Paso 2: WS2812B VS. WS2812: huella de 4 pines (✓)
El espacio adicional entre las pastillas de WS2812B le permite:
- Enrutamiento fácilmente las señales necesarias 3: energía, tierra y datos.
- Con trazos más gruesos para conectar la alimentación y tierra, que permite para que corrientes más altas funcionar con seguridad en un PCB

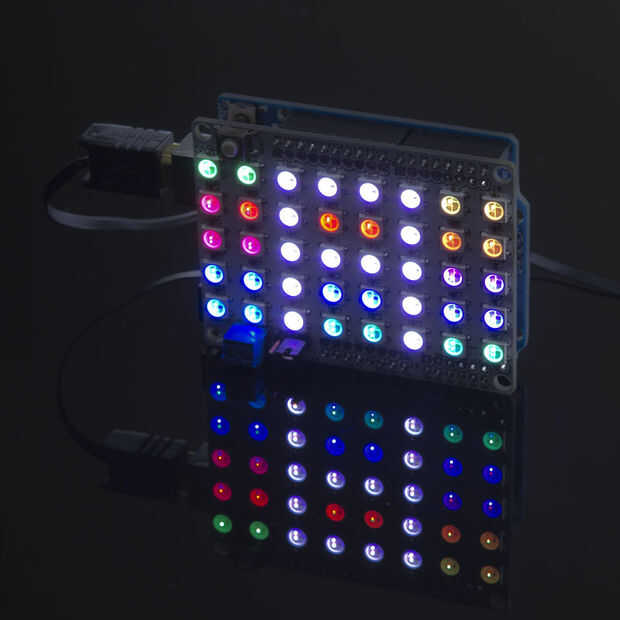

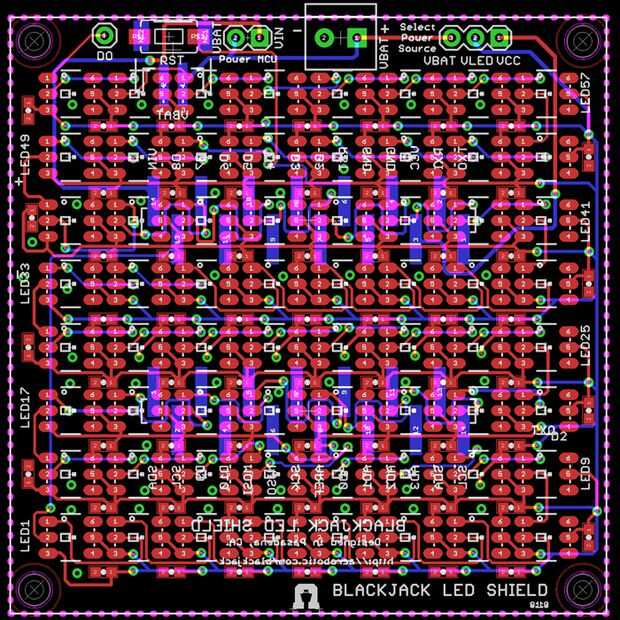

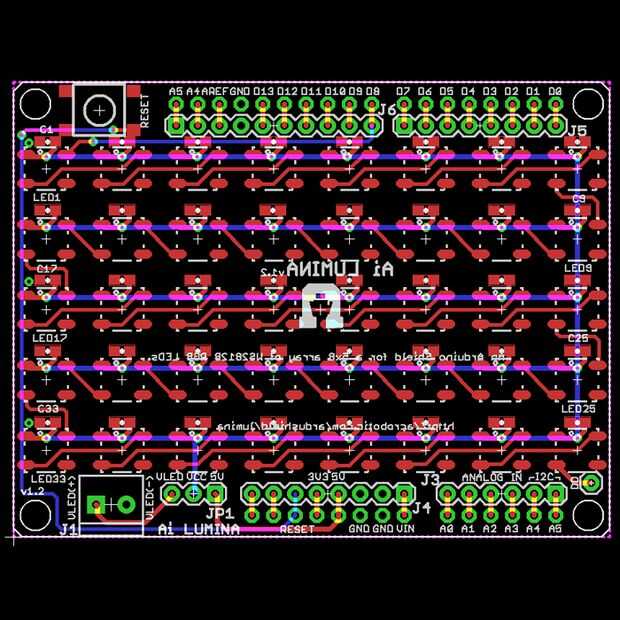

Podemos ver en las imágenes sobre cómo fácil es para una matriz de 5 x 8 para el Lumina Shield para Arduino usando estos nuevos LEDs, para la comparación, incluimos un viejo diseño de una matriz de 16 x 16 mediante WS2812s. Los archivos de diseño para el escudo de Lumina se pueden encontrar en este repositorio de Github.

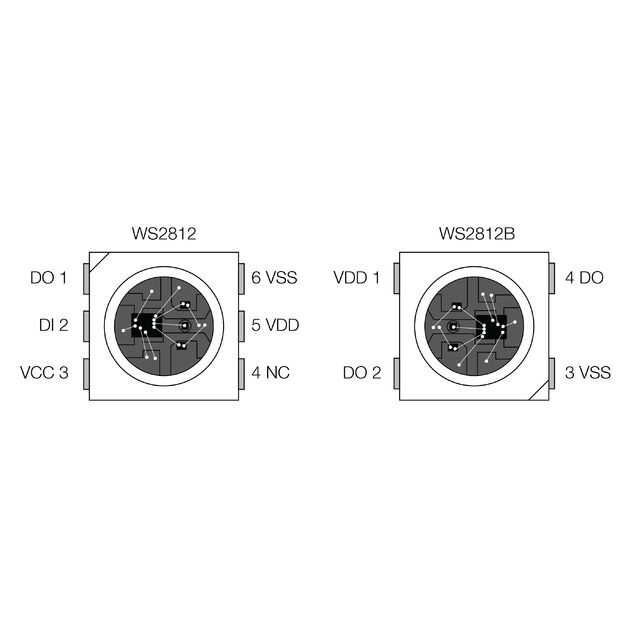

Una cosa importante a destacar es que, por razones que no podemos detallar, el diseño de la WS2812B tiene una pequeña muesca en la esquina del paquete indicando el pin 3 en lugar de pin 1! Necesitamos prestamos especial atención al soldar estos a mano, para que no orientamos el módulo como lo haríamos con ICs típico (o el WS2812, para el caso).
*.tftable {tamaño: 12.0px; color: rgb(251,251,251), ancho: 100.0%; ancho de borde: 1.0px; color del borde: rgb(104,103,103); frontera-colapso: collapse;} *.tftable th {tamaño: 12.0px; color de fondo: rgb(23,21,21); ancho de borde: 1.0px; padding: 8.0px; estilo de borde: sólido; color del borde: rgb(104,103,103); Alinear texto: izquierda;} *.tftable tr {color de fondo: rgb(47,47,47);} *.tftable td {tamaño: 12.0px; ancho del borde: 1.0px; padding: 8.0px; estilo de borde: sólido; color del borde: rgb(104,103,103);} *.tftable tbody tr:hover {color de fondo: rgb(23,21,21);}
| Pin # | Símbolo | Función |
|---|---|---|
| * Muesca en el paquete indica que este pin. | ||
| 1 | VDD | LED de la fuente de poder |
| 2 | HACER | Salida de señal de datos de control |
| 3 * | VSS | Tierra |
| 4 | DIN | Entrada de señal de datos de control |
Otro detalle digno de mencionar es que los pines de alimentación (VDD) y tierra (VSS) diagonalmente en uno con el otro. Así, los rastros conectar a estos pines pueden ser bastante gruesos! Sin embargo, si cometemos el error de soldadura del módulo 'hacia atrás', corto alimentación y tierra (pin 1 y 3). Suerte para nosotros, como veremos en el siguiente paso, WorldSemi ha incluido un circuito de protección de polaridad inversa que impida la WS2812B siendo dañado por este error —, por supuesto, recomendamos evitar el error en conjunto :)
