Paso 6: El brazo iso-elastico
Rojo bisagras 1 & 2 - este es el extremo exterior; #1 se une a la escuadra montada de vástago y #2 se conecta al verde #1
Verde bisagras 1 & 2 - exterior final; que #1 se conecta a la Red #2 y verde #2 se coloque en el soporte de montaje del trípode.
Las bisagras superiores de luz azul 1 y 2 y las bisagras inferiores azul oscuro 1 y 2 (bisagras interiores) a los exteriores, que se completan el paralelogramo.
1) Utilice una sierra para cortar un extremo de cuatro (dos por juego) de las bisagras (los internos) en ~1-1/8 "de longitud.
2) una vez que los extremos cortos se conectará a las dos bisagras exteriores con arandelas de latón, separación de las correas de la bisagra (ver notas en la imagen). Usé los pernos avellanados para este paso ya que ayudó a auto centro los pernos y había prevenido cabezas de los pernos de chocar cuando el brazo se mueve a través de su gama entera del movimiento. Una vez hecho esto te deben han dos juegos de bisagras Unido; el par luz azul y verde y el par de bisagras azul y rojo oscuro.
3) luego alinee un sistema (ya sea el superiores o inferiores bisagras) de las correas de bisagra larga (interiores y exteriores) y asegure con el corto 1/4" tornillos y tuercas.
4) ahora si te retiras las cintas alrededor de forma del rectángulo se dará cuenta de los orificios no coinciden, porque se desvía en la dirección equivocada para las bisagras. Pero hay un montón de sitio para el taladro 2 requiere, sólo Marque y perfore hacia fuera con un 1/4" pedacito de taladro. A continuación, doble vuelta alrededor y asegurarlos como hiciste con las otras correas.

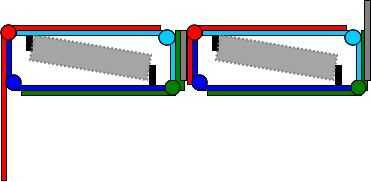

5) Utilice los tornillos 10-32 x 1/2" como los retenedores sean los resortes (ver imagen) uno de los pernos es en la esquina superior izquierda (aquí utilicé el 1/4 orificio existente en la cinta de la bisagra). El otro está en la esquina inferior derecha (para este uno perforé un agujero de 5/32", cerca del empalme de la bisagra, para conseguir la tensión del resorte es necesario). Por ahora, sólo tiene que utilizar un muelle temporal o puede omitir ese paso por ahora, hasta que los pones todos juntos.
6) para un control de calibración/alineación inicial, mida la distancia (en ambos lados) entre el centro de los puntos de pivote de la bisagra. La distancia entre la luz azul y verdes las bisagras debe ser igual a la distancia entre las bisagras de rojas y azules. Además la distancia entre las bisagras azules y rojas luz debe ser igual a la distancia entre las bisagras azules y verdes oscuras. Para ajustar estas distancias simplemente afloje los pernos apropiados y mover las bisagras y vuelva a apretar, hasta que las distancias sean las correctas.
