Actualizado luz Solar de noche Garden-Variety (3 / 5 paso)

Paso 3: Soldadura de la PCB de la luz del jardín

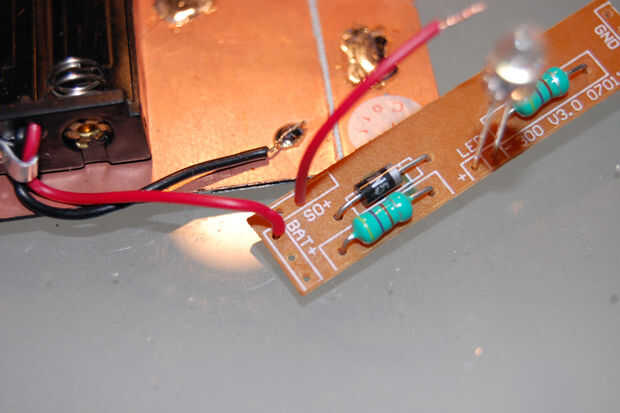

Mantener el jardín luz PCB en su lugar encima del aislamiento, por lo que el LED está en el centro. Usando su posición como referencia, cortar el cable rojo del soporte de la batería para que llegará a la ubicación de "BAT +" en la PCB. Esto es donde uno de los terminales de la batería se utiliza para soldar. Tira de un poco de aislamiento y soldar el cable en su lugar.

Ahora, tienes dos trozos de alambre de izquierda, que fueron cortadas de soporte de la batería: rojo y negro. Si no tienes ningún cable, o son demasiado cortos, no importa, sólo tiene que utilizar cualquier cable aislado que tienes.

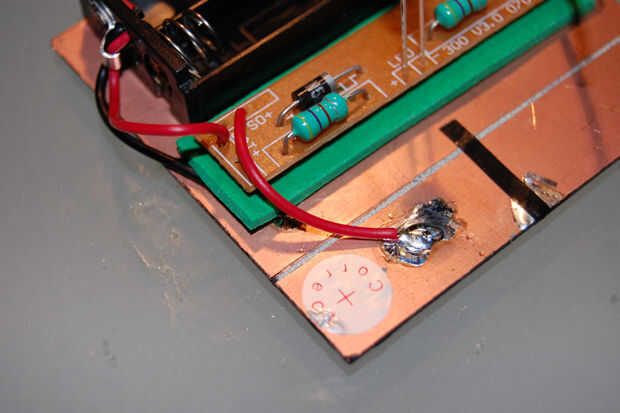

Hay dos cables más izquierda para añadir. Tome el cable rojo sobra y cortado a la medida para ejecutar entre el terminal positivo del panel solar y el "SOL +" agujero en la luz del jardín de PCB. Pele los extremos de los cables y soldarlos en el lugar.

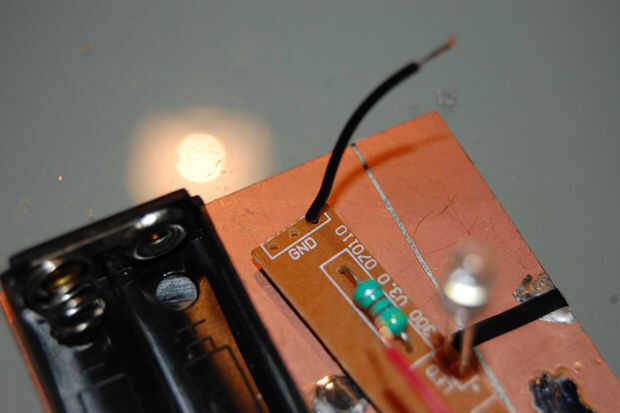

Tome el cable negro sobra y soldadura entre el orificio de "GND" en la luz del jardín de PCB y el carril de tierra en el panel solar.

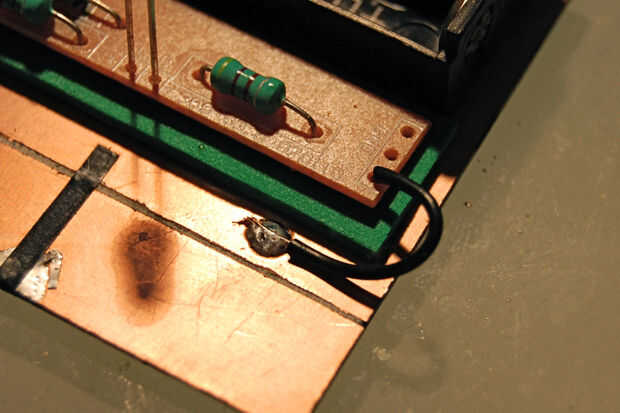

Consejo: Para la soldadura en el panel solar, ayuda a poner una gota de estaño en el cobre primero y luego recalentar la soldadura como empujar el extremo del cable.
