Actualizar radio de tubo con tapas nuevas y entrada IPOD/AUX (4 / 8 paso)

Paso 4: Snip Snip aquí vamos!

Para mí, después de hacer eso, el resto fue tan fácil! solo tengo que lidiar con uno a la vez ahora y no tres. Empecé en la sección del amplificador de la radio usando los casquillos no polarizados donde pude. las tapas de cera no polarizadas lo que te puedo decir y sería un enorme dolor de cabeza a ingeniárselas colocar en los polarizado correctamente. Utilicé el mylar (los rojos) aquí también, y unos donde poder es enviados a través de circuitos de los interruptores y transformadores. He utilizado cerámica como casquillos entre postes de tubo de acoplamiento.

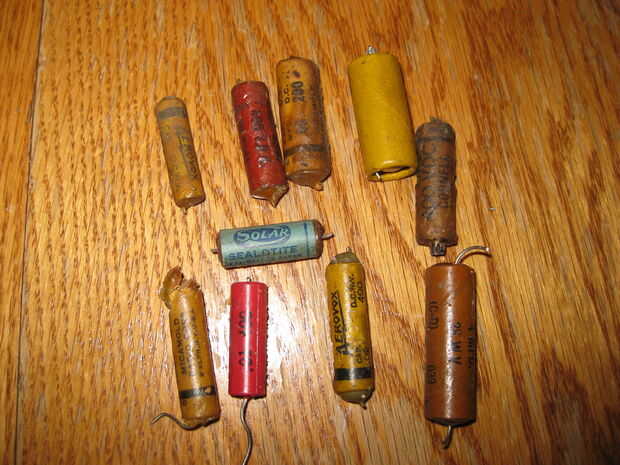

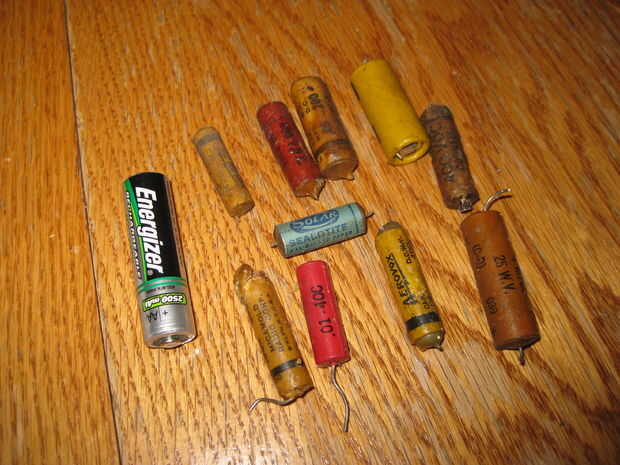

para empezar a hacer esto, comience con una tapa y cortar el la lleva en la tapa para dejar algo de plomo para la soldadura en el otro. (resulta más fácil reubicar Si olvidas y y también fácil de soldar). doble comprobé el valor en la vieja gorra de cera para que coincida con mi uno nuevo. luego había trenzado cada pata tapa nueva alrededor de la cabeza vieja y había soldado en. Estos no son polarizados por lo que no importa que forma su puesto en.

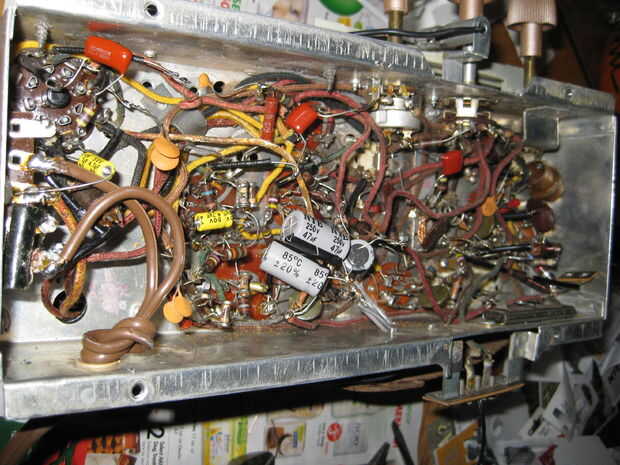

como puede ver en la imagen que fue paralelo a un par de casquillos de cerámica para obtener el valor que necesitaba. Hay también los condensadores de cerámica algunos originales aquí, y im dijo que no necesitan cambiar si están rotos o quemados. ¿por qué no puso cerámica por todas partes en vez de los cera y papel de los? no dude en comentar este i me gustaria saber!
Sólo paraban de moverse un condensador en un momento mi forma de trabajo a través de cada sección y luego terminó en el otro lado de la radio en am / fm tapas de circuito. También hay algunos choques de RF y transformadores aquí, sería una buena idea ohm éstos hacia fuera con un multi medidor para asegurarse de que no tienen una conexión abierta en alguna parte. Compruebe que los cables, como se puede ver en la imagen son el tipo de tejido cubierto que podría cortas contra el chasis si se frota un agujero en él. mina extrae grandes y el material sigue siendo muy fuerte.
