Actualizar su lanzamiento de espacio con un botón físico puesta en escena de Kerbal Space Program (2 / 6 paso)

Paso 2: Conecte el circuito

Ahora vamos a empezar a construir el circuito.

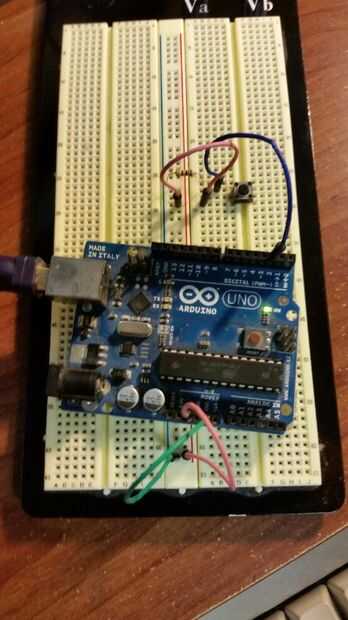

Primero, use un cable puente para conectar el pin de 5v de tu Arduino a la columna roja en su protoboard. Hacer lo mismo con el conector de tierra (GND) y la columna azul. Esto nos permitirá obtener alimentación de Arduino en cualquier perno de la placa a lo largo de la línea roja y nos permite conectar a tierra a cualquier pin a lo largo de la línea azul.

En segundo lugar, introducir el pulsador en la placa. La ubicación exacta no importa mucho, sólo asegúrese de que la en y hacia fuera los pernos están en filas separadas. Ahora, ejecute un cable de puente de la columna roja de la placa a un lado del interruptor. Conecte el otro extremo del interruptor en la columna azul usando un resistor. Por último, conecte el mismo lado del interruptor que conecta la resistencia a uno si los pines de Arduino. He usado pin 2.

Es para el circuito básico!
