Actualizar un Smart Pals aprendizaje Bear (3 / 7 paso)

Paso 3: Conectar componentes a embudo

Si usa encabezados de disidentes, ahora es el momento para unir a las tablas de desglose de embudo o acelerómetro.

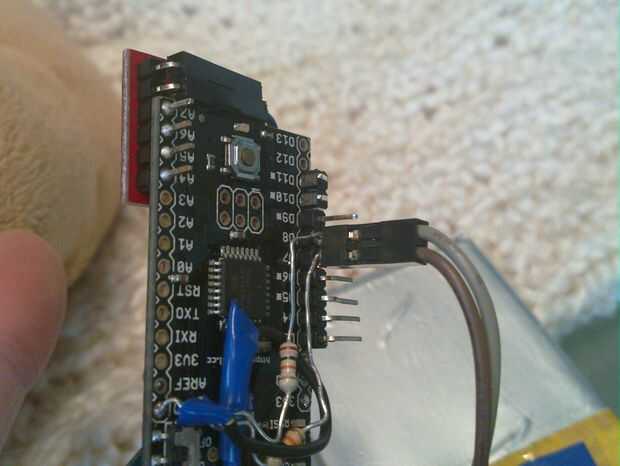

Quería ahorrar espacio, así había conectado el acelerómetro a la FIO a través de cabezales en los pines de entrada analógicos y enrutado de los cables de alimentación y tierra.

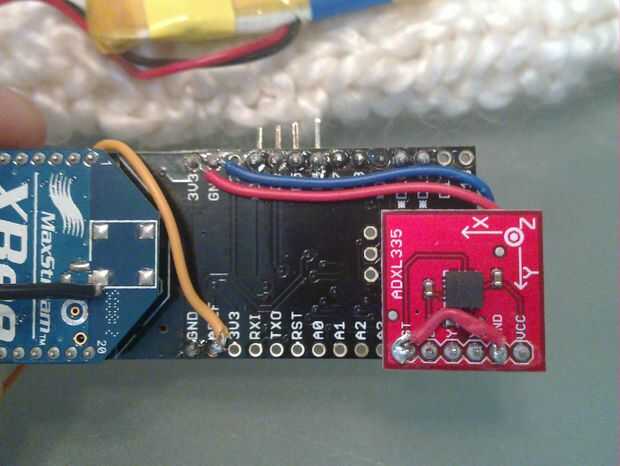

Conexiones para el acelerómetro están la siguiente:

pernos de Breakout - pernos FIO
X - A5
Y - A6
Z - A7
GND - GND
VCC - 3V3

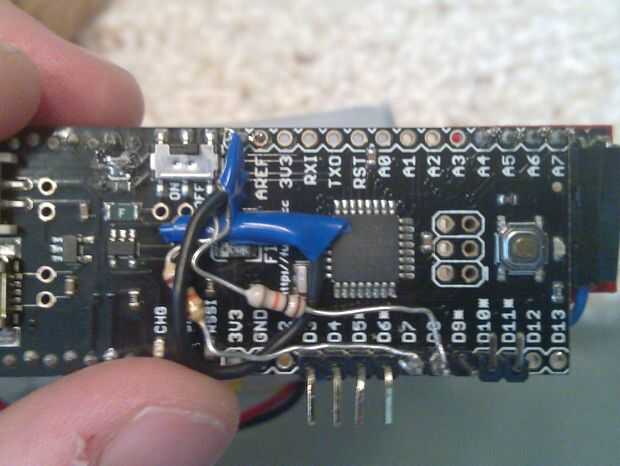

Conexiones para el botón están la siguiente:

hilos del botón - pasadores de FIO
botón izquierdo, wire1 - 3V3
botón derecho, wire1 - 3V3
botón izquierdo, wire2 - D7
botón derecho, wire2 - D8

ANTES DE INSTALAR EL XBEE EN EL ENCHUFE DEL EMBUDO

Configurar lo XBee que estará dentro del oso como un "aparato"
Configurar lo XBee conectado al equipo como Coordinador

Instrucciones más detalladas están aquí:
http://funnel.CC/hardware/FIO

Esto no importa mucho para la comunicación serial, pero importa para la programación inalámbrica.
Sí, usted puede reprogramar su oso sin abrir para arriba!
