Paso 5: Protoboard el circuito

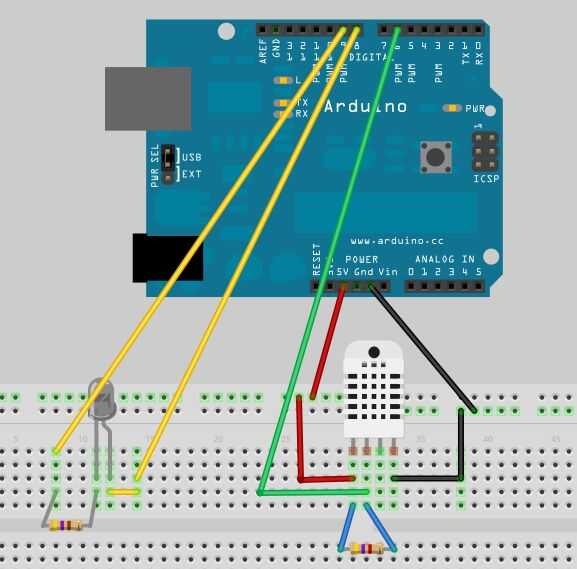

Los pernos en el diagrama son específicos para el código de Arduino. Si cambia los pernos, no olvide cambiar el código en la siguiente sección.
El LED bicolor se utiliza para decirle si el Arduino está conectado a la aplicación. Si no has usado de antes, las clavijas están enfrente de, permitiendo que la electricidad fluya en ambas direcciones. Cuando Arduino está conectado a la red, pin 9 es bajo y el pin 8 es alta. Esto producirá un color verde. Cuando el cliente se desconecta, se invierten las clavijas y el led se ilumine rojo.
Cada sesenta segundos, el Arduino pondrá a prueba su conexión con la aplicación. Si se conecta el LED es verde y el Arduino va a leer desde el DHT22. Se convierte la temperatura en grados Fahrenheit y la temperatura y la humedad relativa se envían en una petición GET a GAE.

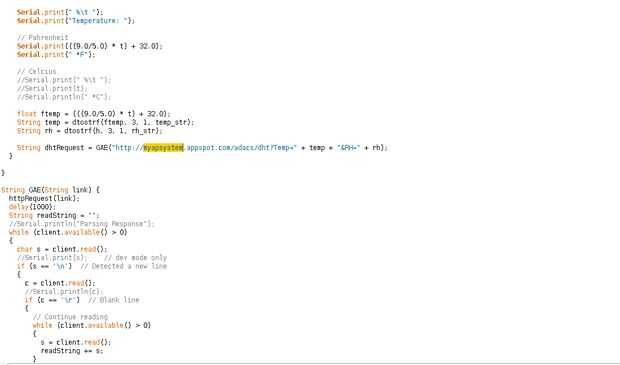

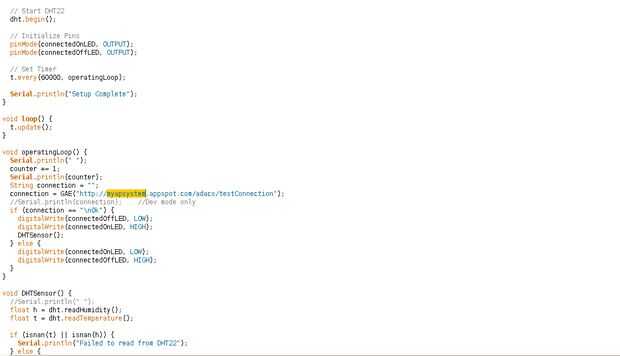

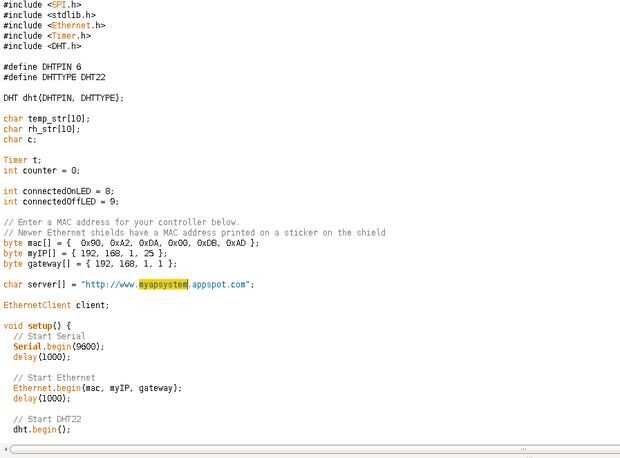

El Arduino de código debe apuntar a su identificador de aplicación, así que actualizar el código en los tres lugares destacados en las fotos. Tome nota, sólo cambia la parte resaltada de la url.
Por último, seleccione la placa Arduino Uno en el menú herramientas, asignar el puerto serie correcto, entonces subir el código, abrir a un monitor serial y esperar. El Arduino no está establecido a leer durante 60 segundos.
