Paso 4: Conectores de alimentación y cableado de tira del LED
La energía está conectada al dispositivo por medio de dos tornillos abajo terminales soldadas juntas en los extremos con un alambre grueso de doble filamento (utilicé algunos 18AWG cable) utilizado para transferir la energía de un extremo a otro. El poder para las tiras de LED está conectado a lo terminales de rosca, con algunos de lo LED tiras conseguir conexiones cruzadas.
Conectores:
- se requieren 2 juegos de pares de terminales de rosca, los agujeros de inserción deben hacer frente la misma manera para cada par.

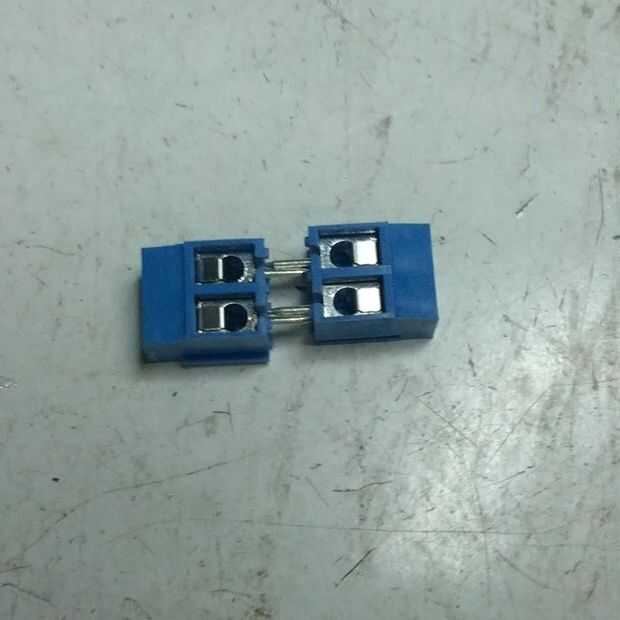

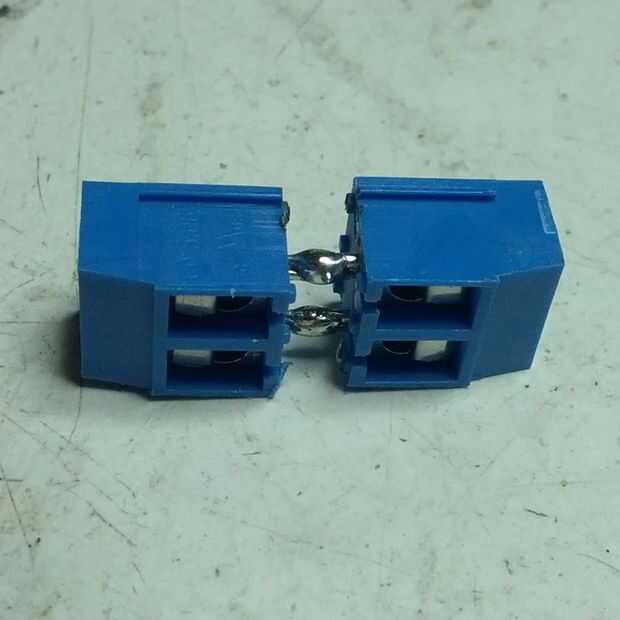

- Los ponen al lado como en las imágenes y soldarlos juntos. Hacer 2 sets.
Cableado:

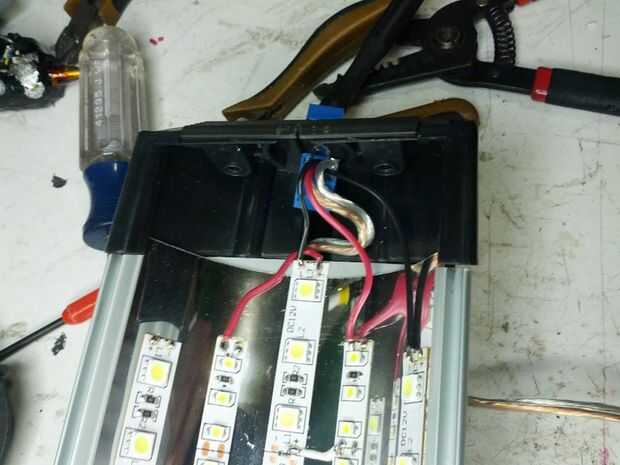

- Posición terminal en el extremo del casquillo donde va a ser cuando el dispositivo se pone juntos de nuevo, tener una idea de cómo de largo para cortar los cables por lo que llegará a los terminales de las tiras.

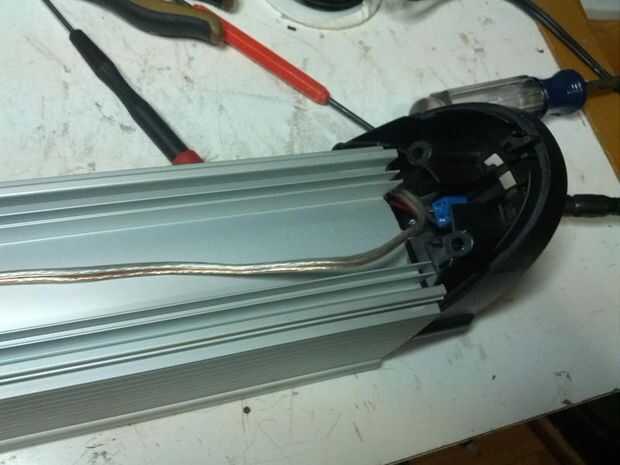

- Ejecute el cable de calibre pesado bajo el reflector (fuera del camino) a través de al otro extremo y cortar.

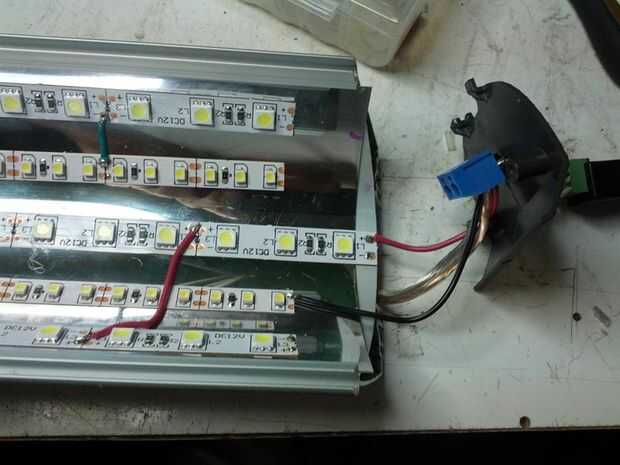

- Los bloques de terminales utiliza podrían sólo sostener una sola hebra de 18AWG cable y un cable de solo 22AWG, por lo que había soldado un cable desde una de las polaridades (+ 12v o GND) en una de las tiras de la luz a la terminal, en ambos extremos. Por lo de las tiras de LED 5, sólo hay 4 conexiones a los terminales, el resto de las conexiones (10 total ya que cada una de las tiras de LED 5 requiere conexión a + 12v y GND) se realizan Cruz a los tiras, cojín con un cable de puente.
