Paso 4: Cerradura de paleta

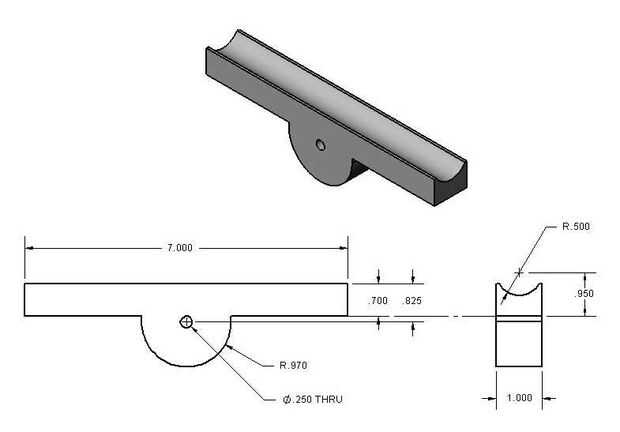

El soporte de paleta que la paleta se graba a puede hacerse de cualquier material que puede ser cortada con una sierra de banda de trabajo de la madera de mecanizados en un molino. Fabricar esta parte según las dimensiones indicadas en el dibujo abajo.
Las dimensiones críticas para esta parte son (1) 1 pulgadas de ancho por lo que opera sin mucho juego dentro de los lados de la rueda giratoria, (2) el orificio del eje de 1/4 de pulgada para encajar el eje sin bamboleo y (3) el radio de 1/2 pulgada de la ranura que el palo se adapta a, por lo que la paleta se puede graba firmemente a la rodillera.

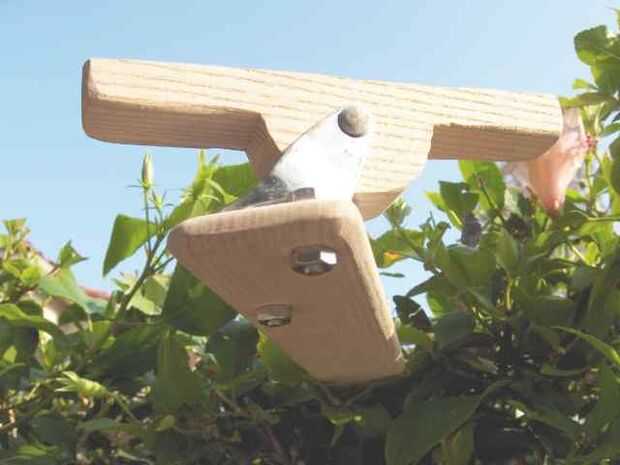

«««Comprar estos 2" echadores del eslabón giratorio en cualquier tienda de mejoras para el hogar. Buscar modelos utilizando un perno y tuerca para el eje. Puede reutilizar el eje de este diseño, o sustituir un perno de liberación rápida algo caro a fascilitate retiro fácil de la paleta de la luminaria. También busque modelos de ruedas giratorias que tienen cuatro orificios en la placa base en lugar de un solo tornillo que sobresale de la base.

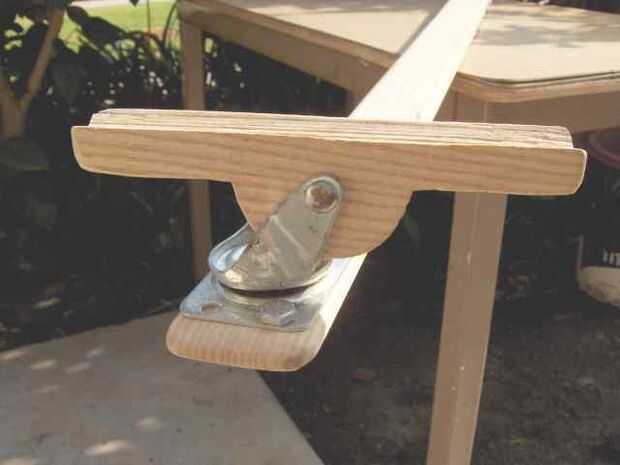

Marcar el patrón de dos opuestos agujeros de montaje en el brazo y el montaje de los pernos de la rueda giratoria en el extremo del auge usando 1/4 de pulgada que sea lo más corto posible. Tornillos más cortos reducen la posibilidad de enganche de la ropa de la persona.
