Adaptación de un microteléfono a un teléfono celular (3 / 7 paso)

Paso 3: Abrir el auricular con cable

Teléfono celular manos libres auriculares también contienen un micrófono y altavoces uno (o a veces dos). Simplemente vamos a intercambiar el micrófono y el altavoz en el auricular de teléfono antiguo para el micrófono y uno de los altavoces en los auriculares manos libres moderno. Vamos a hacer esto cortando el enchufe de los auriculares manos libres moderno y conecta con el extremo del cable telefónico en espiral. El truco es para conectar juntos los cables correctos.

Lo que tenemos que hacer ahora es identificar los cables en el cable de auricular de manos libres. Cada auricular es diferente, hay no hay un mejor enfoque. Si el auricular es similar a la Im un usar en este ejemplo, estás de suerte. Si no es así, usted tendrá que utilizar este procedimiento como una guía y tuya averiguar.

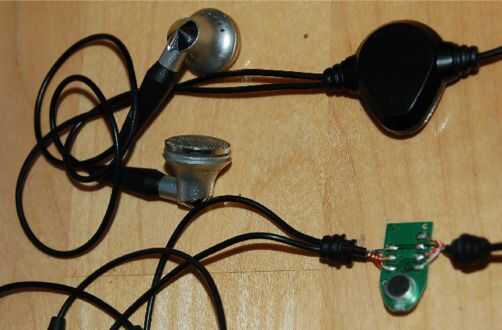

Si se puede, el siguiente paso es abrir el gabinete de micrófono en el auricular de manos libres. Esto le mostrará a los cables y sus funciones. La figura 3 muestra un recinto de micrófono ambos "as built" y hasta se abrió.

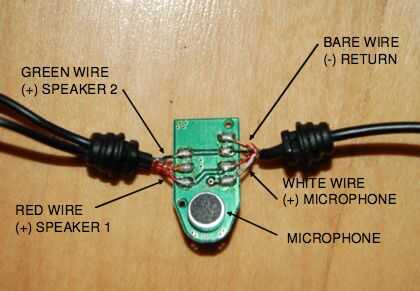

La segunda imagen es un Close-up del micrófono "abierto a" recinto, mostrando los cables identificados. Como en la primera imagen, los altavoces están a la izquierda, y la conexión con el teléfono celular está a la derecha.

Observe cómo los cables rojo y verdes que van a los altavoces de brote de oído pasan directamente a la placa de circuito impreso de micrófono (PCB). El desnudo volver cable, compartido por los altavoces y el micrófono está conectado a un plano de tierra en el pequeño PCB y pasa hasta los altavoces. El cable de micrófono blanco proviene la derecha (el lado hacia el celular) y callejones sin salida en el micrófono PCB.

Por lo tanto, ahora sabemos que los cables a utilizar.
