Adaptado Touch - un ratón de almohadillas sensibles, equipadas para usted (4 / 13 paso)

Paso 4: Meter en protoboard y puesta

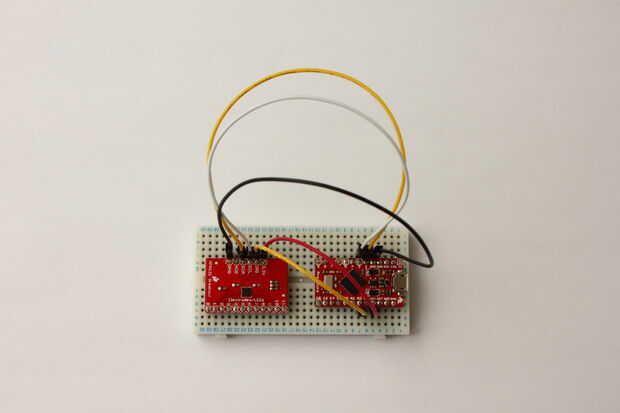

Poner las dos placas rojas en la protoboard y alambre para arriba exactamente como se muestra.

Cosas simples - Vcc a 3.3V con un cable rojo, tierra a tierra con uno negro.  Los otros como se muestra aquí:

IRQ (en MPR) a A2 (en ProMocro)
SCL (en MPR) a 3 (ProMicro)
SDA (en MPR) 2 (ProMicro)

Deja una fila de agujeros vacíos en la protoboard junto a pins 0 a 11 en el chip del MPR - estas usaremos más adelante para unir nuestras almohadillas sensibles.

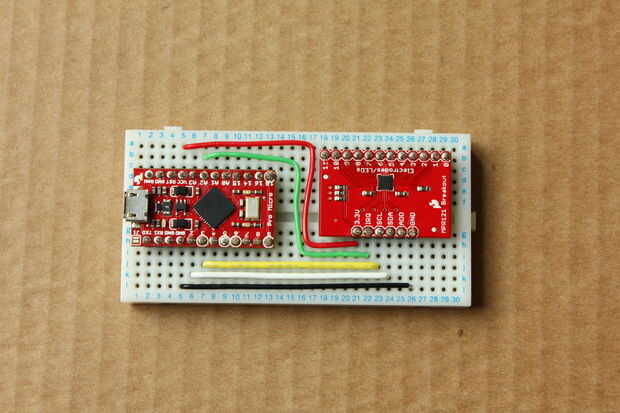

Eres puede parecerse más a la segunda foto se muestra si usted está usando los cables de puente.
