Paso 2: Programar el transceptor Bluetooth

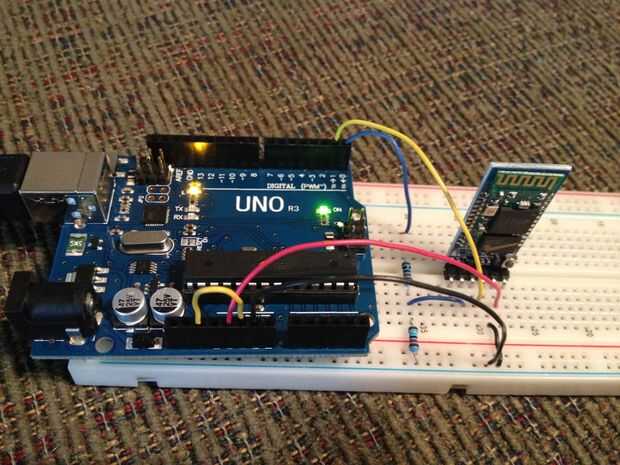

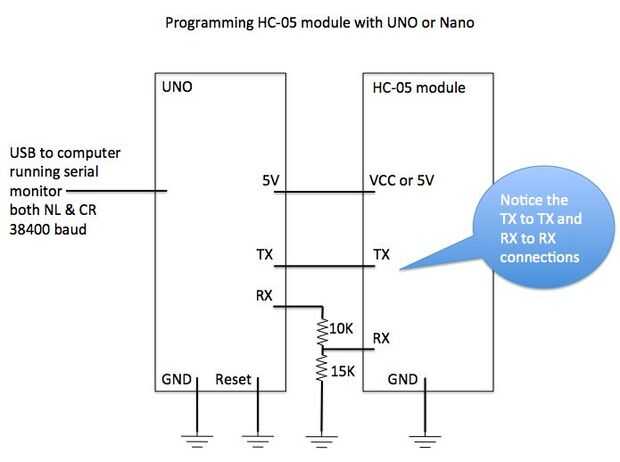

Establecer el transceptor Bluetooth a 57600 baudios y darle un nombre y una contraseña para que puedas sincronizarlo con el ordenador y comunicarse con el Mini Pro. El esquema y la imagen muestran el cableado y mostrar utilizando un UNO para ello.

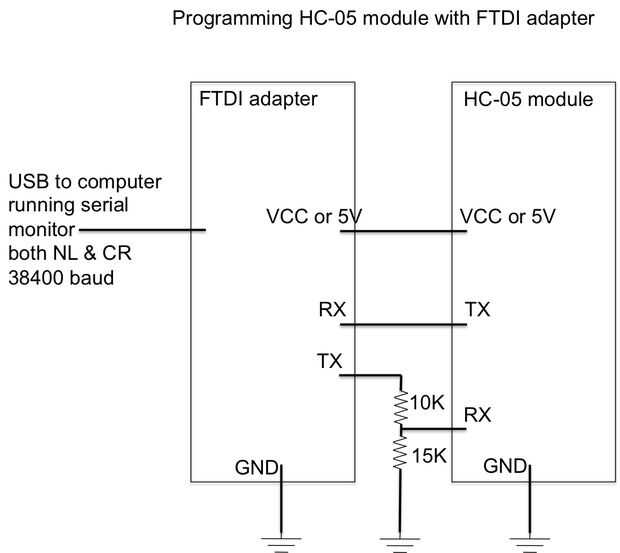

La ONU puede estar ejecutando un boceto que no hace nada con el puerto serie, como el esbozo de Blink, o puede conectar el pin de Reset a GND para hacer que el procesador principal UNO hacer nada. Sólo estamos utilizando el adaptador de USB a serial en la ONU para comunicarse con el transceptor Bluetooth. También puede usar un adaptador FTDI para programar la emisora.
Presionado el botón de clave en el transceptor Bluetooth y conectar el Arduino al ordenador para energía. Después de la energía usted puede soltar el botón. El LED del receptor parpadeará lentamente para indicar que está en modo programación y escucha los comandos en velocidad a 38400.
Abra la ventana de Monitor serie. Establecer el final de línea en ambos NL & CR y baudios tasa a 38400. Entrar en la línea de envío y haga clic en enviar. Está bien si la respuesta ve a la primera en comando es ERROR. Envíanos en otra vez y entonces debería responder OK. Usted puede entrar en comandos de inferior o superior. Usted debe ver una respuesta aceptable en el Serial Monitor para cada comando. No verás el comando entras repetido le en el Monitor Serial, sólo verá las respuestas OK. Ingresa estos comandos y ver las respuestas:
at OK at+orgl OK at+role=0 OK at+polar=1,0 OK at+uart=57600,0,0 OK at+name=Arduino OK at+pswd=1234 OK
Cerrar la ventana de Monitor Serial y desconecte el Arduino para quitar poder. Vuelva a conectar el Arduino al ordenador para energía. Ir al Panel de Control o preferencias del sistema en su computadora y par el transceptor Bluetooth con el ordenador mediante la contraseña que programado en el transceptor como el código de emparejamiento.
El transceptor Bluetooth ahora está preparado para utilizar con Arduino. Está programado para la velocidad en baudios 57600, cual es la velocidad en baudios de bootloader en el Mini Pro. Si usted necesita una velocidad diferente, siga el mismo procedimiento anterior, excepto el cambio la a + comando uart para programar su velocidad preferida. El nombre de transceptor Arduino se muestra arriba es un ejemplo. Se puede nombrar lo que queráis. También se puede programar con cualquier código de emparejamiento lo desea.
