Paso 4: Completar el cableado

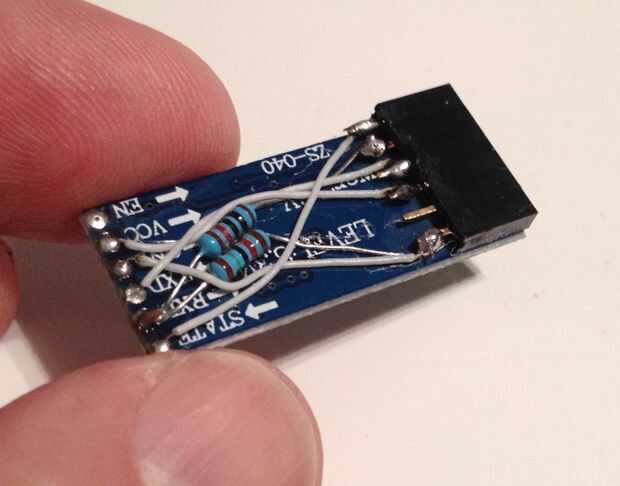

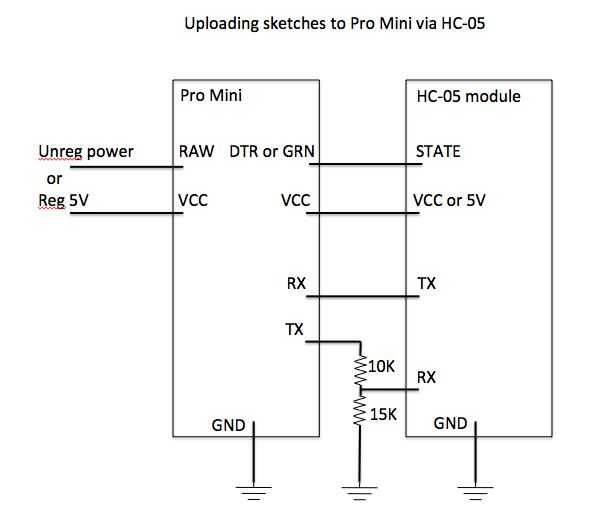

Alambre a la cabecera de hembra para conectar:
- TX de Mini Pro a RX de HC-05 a través de las resistencias del divisor de tensión
- RX de Mini Pro a TX de HC-05
- VCC de Mini Pro a VCC de HC-05
- BLK o GND del Mini Pro a la tierra de HC-05
- GRN o DTR del Mini Pro estado de HC-05

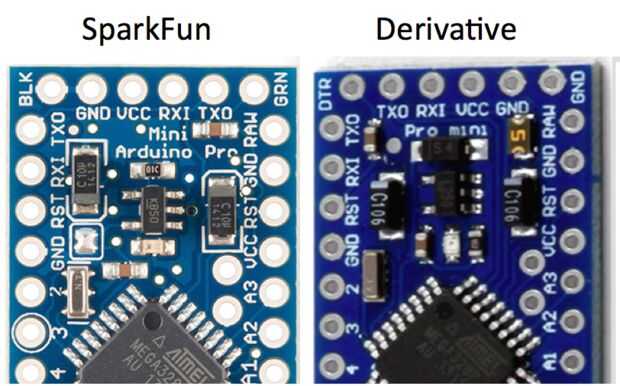

Derivados vendidos en eBay a menudo han invertido patillas de la cabecera de la programación, en comparación con el modelo original de SparkFun, como se ve en la foto de arriba. Me gusta mina de alambre para que la parte superior de la HC-05 es hacia arriba cuando esté enchufada en el Mini Pro. Si alambre la cabecera de la mujer en el HC-05 para un Mini Pro de SparkFun, para usarlo en un derivado se Dale la vuelta y enchufarlo. Te recomiendo poner un poco de pintura verde en el lado DTR de la cabecera para recordar la orientación.
