Adaptador Bluetooth de serie para Mini Pro (5 / 7 paso)

Paso 5: Verificar 5V está disponible en la cabecera del Mini Pro

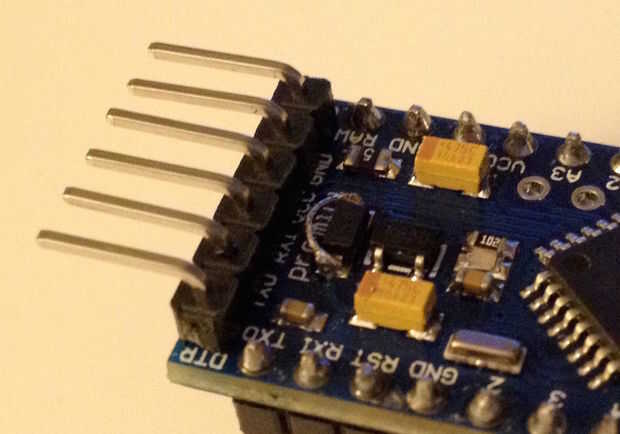

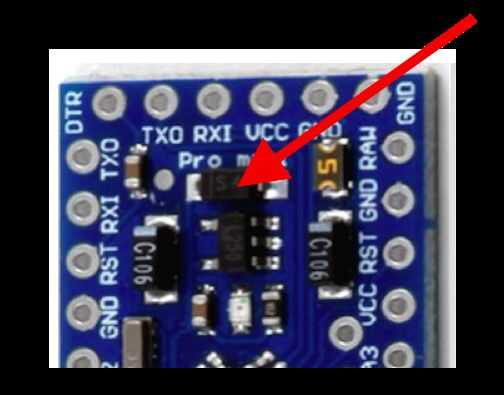

Otra diferencia entre SparkFun y derivados: algunos derivados tienen un diodo agregado al circuito que impide el fluir hacia la cabecera Programación VCC. La cabecera programación puede proporcionar la energía para el Mini Pro, pero el Mini Pro no puede alimentar al programador. Se trata de un componente adicional que no está en el Mini Pro oficial esquema en la página de SparkFun. Tengo un tablero derivado, por lo que he añadido un pequeño alambre para cortocircuito el diodo. Esto permite que el Mini Pro alimentar el transceptor Bluetooth.
