Paso 10: Soldadura de alimentación y tierra a la protoshield

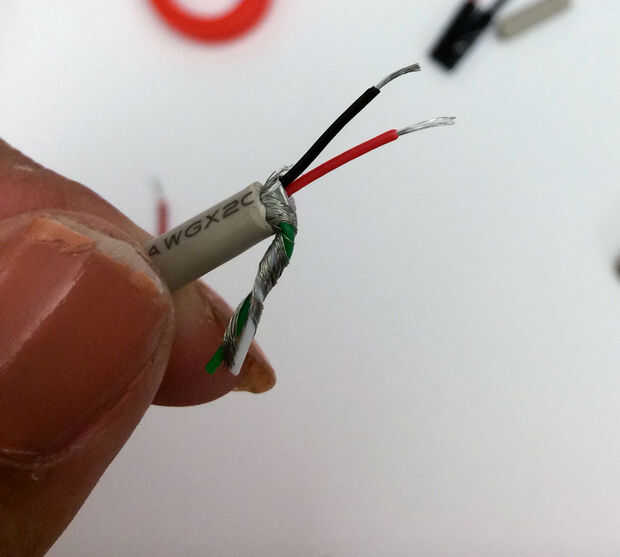

Tira la red y cables negros así exponen desnudo alambre para soldadura en su
protoshield.
Estos serán los alambres finos, así que tenga cuidado, pero si equivocamos, siempre puedes
Corte el cable más corto y empezar de nuevo.

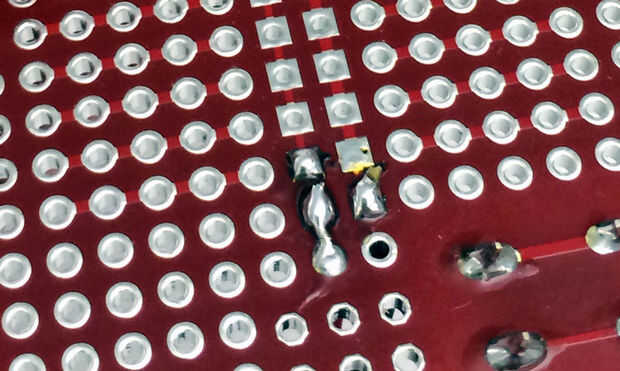

Una vez que tenga sus extremos pelados va ser de soldadura en su
autobuses de energía respectiva. Si usted usa rojo y los cables negros como lo hice
rojo con rojo y negro con negro.
Suelda estos cables delgados puede ser complicado, pero asegúrese de que no
accidentalmente la soldadura sobre en el bus de energía opuesta (hace poco). Si eso
sucede se puede obtener su trenza de soldadura y mecha hasta la soldadura y volver a empezar
otra vez.
Para mí (en este ejemplo) tenía problemas para conseguir los cables de estar lado a lado,
lo mío se compensan. También no importa mucho donde se sueldan los cables
en la misma fila, justa como están en su columna correcta.

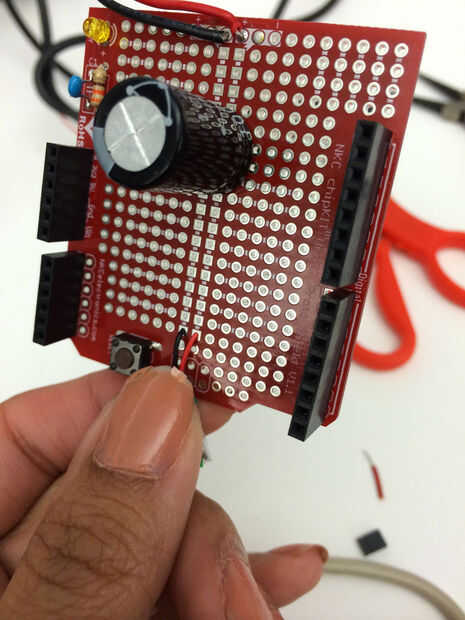

Cuadro 4 muestra lo que debe cuando está completa.
