Adaptador ChipKIT Proto-escudo de fuente de alimentación externa USB (2 / 13 paso)

Paso 2: Abra su protoshield chipKIT y conocer las partes

NKC electronics es el fabricante de la protoshield chipKIT.

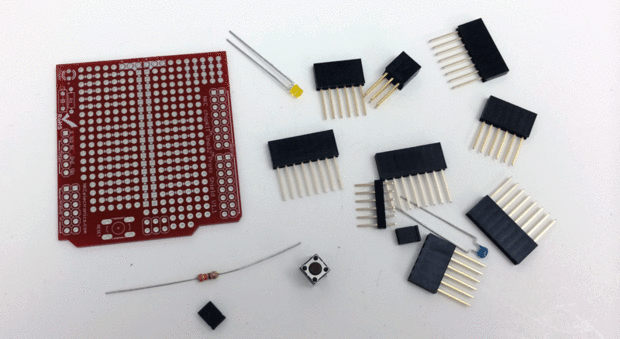

Dentro de la bolsa la debe tener todo lo necesario para continuar con el tutorial.
Las cosas principales que son:

  • Resistencia
  • LED
  • condensador de disco de cerámica
  • Botón
  • 1 sistema de cabeceras (la bolsa viene con dos filas, pero sólo tenemos que rellenar uno).

Echa un vistazo en la pantalla.

Hay dos canales de centro en el escudo que corta el escudo por la mitad.
Ésos son los buses de energía que nos enfocaremos en.

Usted puede obtener una mejor comprensión de la pantalla leyendo la hoja de datos NKC creado.

Una vez que tenga los componentes que necesarios de la bolsa + escudo que podemos trabajar en armarla.
