Adaptador ChipKIT Proto-escudo de fuente de alimentación externa USB (3 / 13 paso)

Paso 3: Montar los componentes del indicador

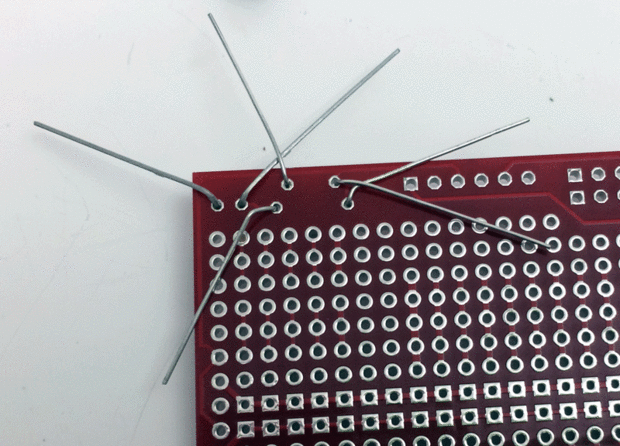

Hay una variedad de maneras para soldar componentes en la protoshield.

Me gusta todos los componentes a través de la Junta Directiva primero y doblar las piernas para que mantengan en. Entonces, es sólo una cuestión de añadir un poco de soldadura en un solo paso y recorte el exceso conduce apagado.

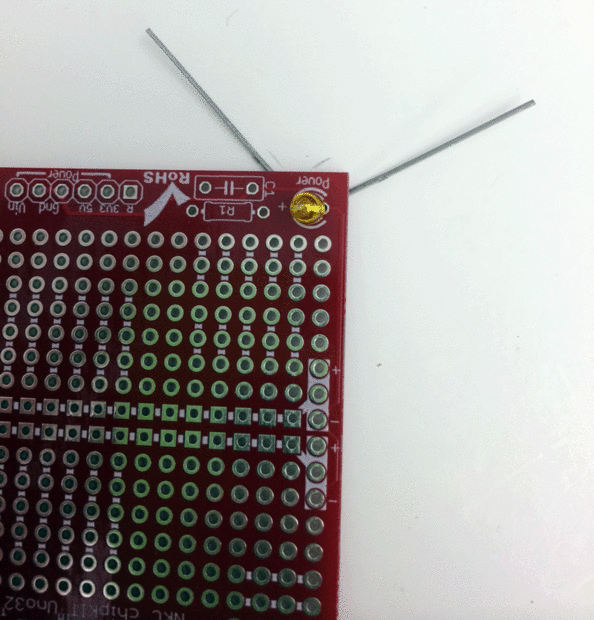

Otros pueden sugerir que se recorta las puntas antes de colocarlos en el tablero. No importa cómo lo haces, necesitas soldar el resistor de indicador, LED, condensador y el botón en la pantalla.
