Adaptador ChipKIT Proto-escudo de fuente de alimentación externa USB (5 / 13 paso)

Paso 5: Crear los conectores de alimentación

El escudo va a utilizar las dos cabeceras de energía externa que están justo al lado de la entrada de barrell en el chipKIT.

Es necesario tener dos cables de protoboard que tienen extremos hembra por lo menos en un extremo (M-F o F-F)

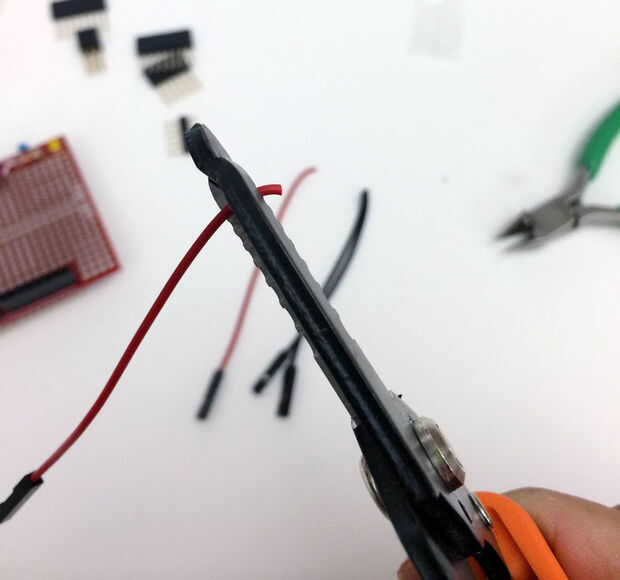

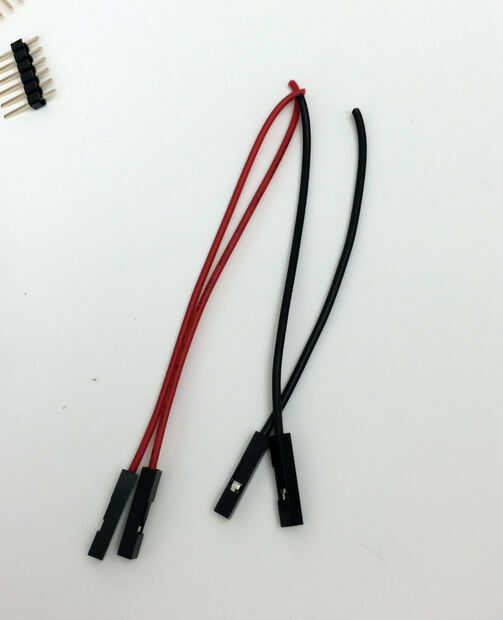

Tome los cables de puente mujer y cortar cada uno por la mitad.

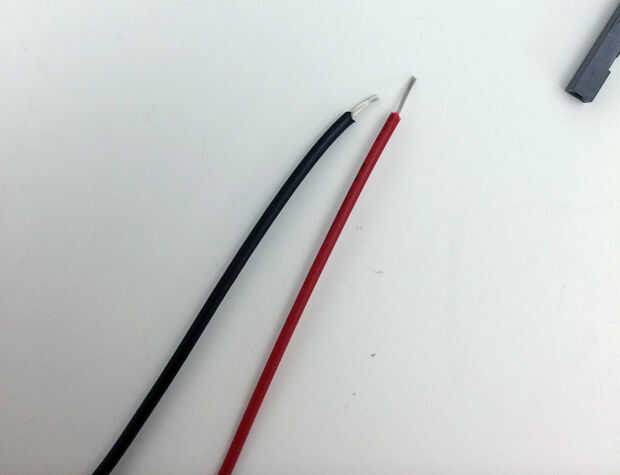

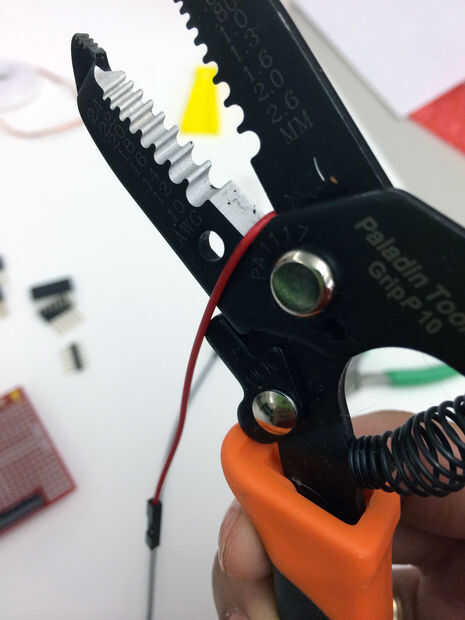

Luego, tira de los extremos de cada uno para que tengas una placa final y uno de los extremos pelado.

Voy a soldar el extremo pelado en el protoshield.
