Adaptador ChipKIT Proto-escudo de fuente de alimentación externa USB (6 / 13 paso)

Paso 6: Soldar los cables en la placa en los terminales de alimentación

(este conjunto de instrucciones es mejor si usas las fotos para las guías, pero probaré y explicarlo).

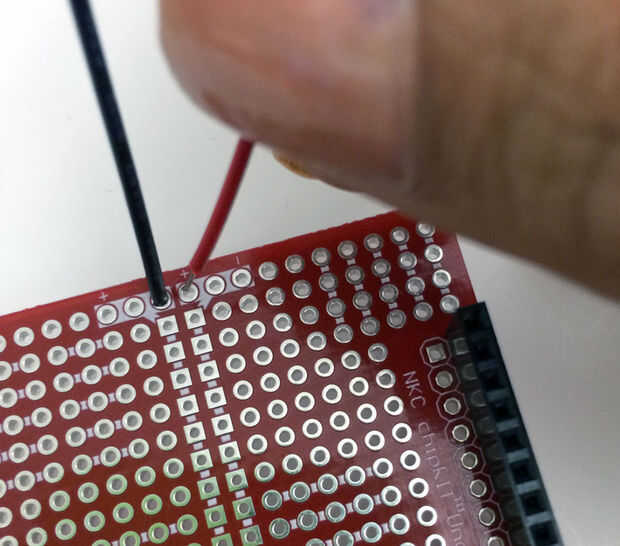

Si te fijas en la parte posterior de la protoshield hay una fila de agujeros con cajas débiles alrededor marcadas con + y - y + y - (Foto 1).

Vamos a usar el - de la primera casilla y el + de la segunda.

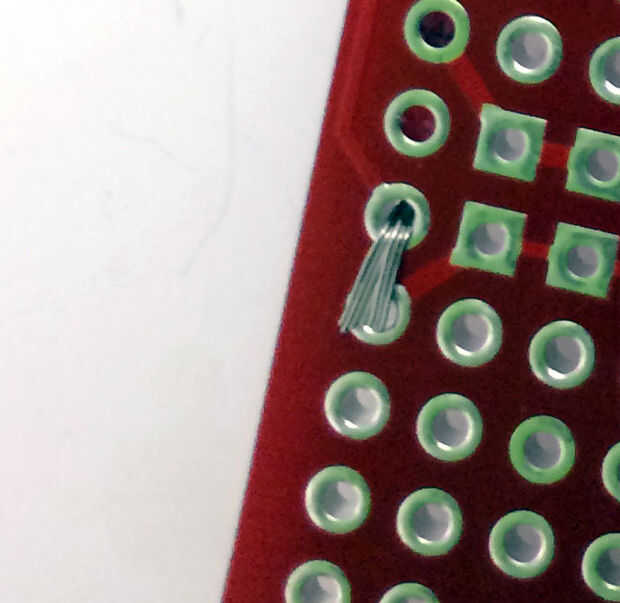

Si eres capaz de mirar de cerca en la parte posterior de la Junta a ver rastros que se extiende desde los agujeros.

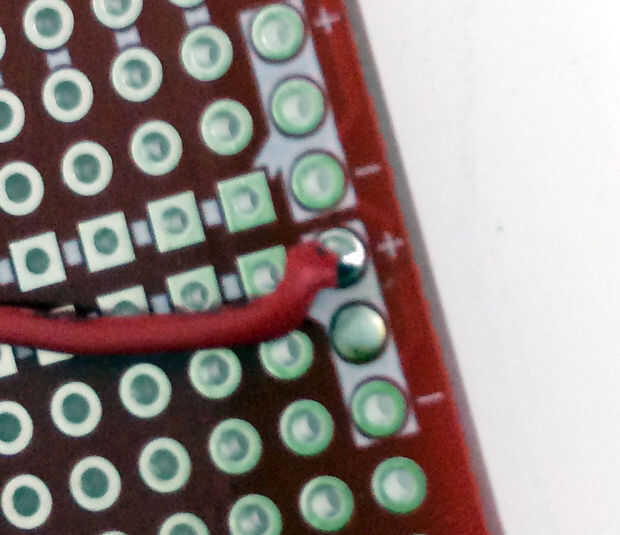

Asegúrese de que suelde bien el cable en ese punto (incluso gotea sobre el orificio siguiente si es necesario (Foto 3).
