Adaptador ChipKIT Proto-escudo de fuente de alimentación externa USB (7 / 13 paso)

Paso 7: Prueba tu escudo está recibiendo alimentación

Ahora tienes los puentes soldados en listo para poner a prueba para ver si está conectada la potencia.

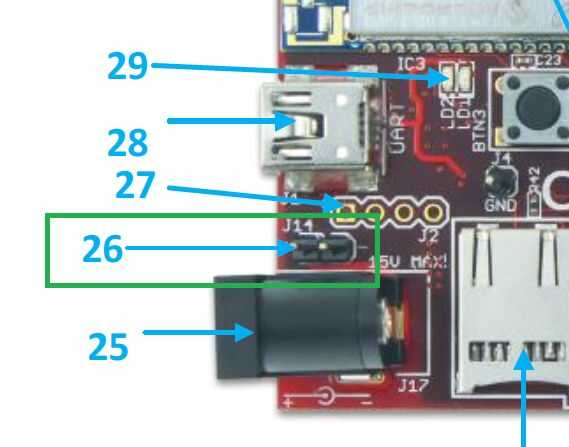

Asegúrese de que la configuración del puente de la potencia es a UART, luego conecte el protoshield a su chipKIT.

A continuación, conecte los cables de protoboard a sus respectivas terminales, + y -.

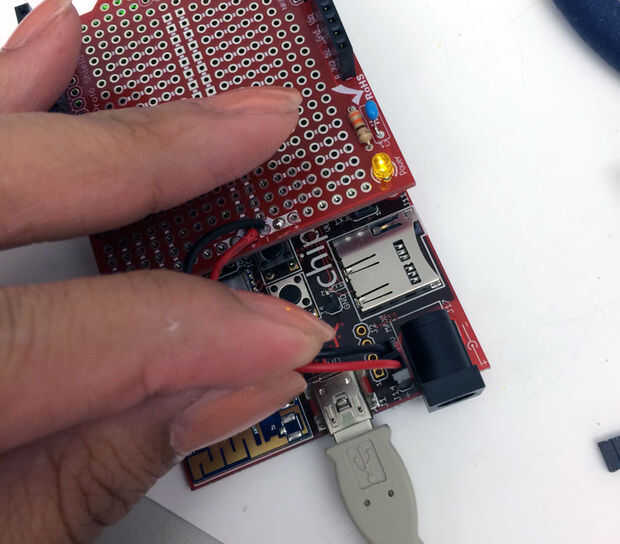

Conseguir su cable USB y conecte el chipKIT a una fuente de energía (o computadora).

Debería ver el LED enciende para arriba.

Si entonces no, compruebe su configuración otra vez del puente, puede probar la configuración de USB.
De lo contrario tendrá que comprobar cómo soldamos los cables del conector.
