Adaptador de 90 grados para VexPro VersaPlanetary caja de engranajes para la robótica primera (29 / 41 paso)

Paso 29: Hacen colector de barra para los brazos

Este es el tubo de la caja de aluminio que todo monta a en nuestra pieza de demostración.

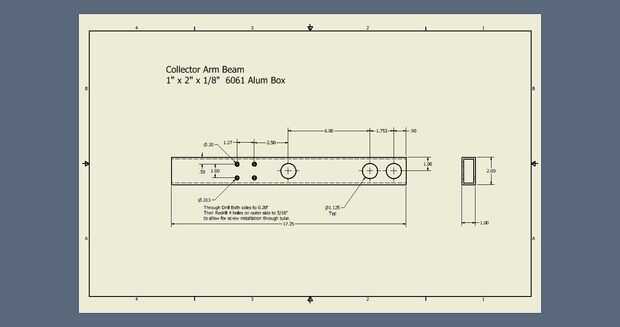

Un dibujo detallado está por encima de si usted quiere hacer esta parte.

Utilizamos un taladro y el diseño los agujeros con un calibrador del dial.

Rodamiento de agujeros es perforado piloto perforado a 1/4" y luego terminó con 1,125" Rotabroach.

Tenemos un conjunto de éstos,

http://www.Amazon.com/Large-Diameter-Rotabroach-cu...

pero éste puede comprar individualmente a continuación.

http://www.McMaster.com/#4093a56/=11xc3h5

http://www.McMaster.com/#4093a73/=11xc3pi+

No utilice una sierra del agujero estándar, el ajuste no será lo suficientemente bueno para un asiento de cojinete.

Hemos hecho un gran agujero rectangular en la pared exterior de nuestro tubo de demostración para la visibilidad que ves en las fotos. No es necesario para la Asamblea, esta función no está en el dibujo.
