Adaptador de batería BLS-1 para la réflex digital Olympus E-30 con un LBH1 PS (2 / 3 paso)

Paso 2: Modding el PCB y caso

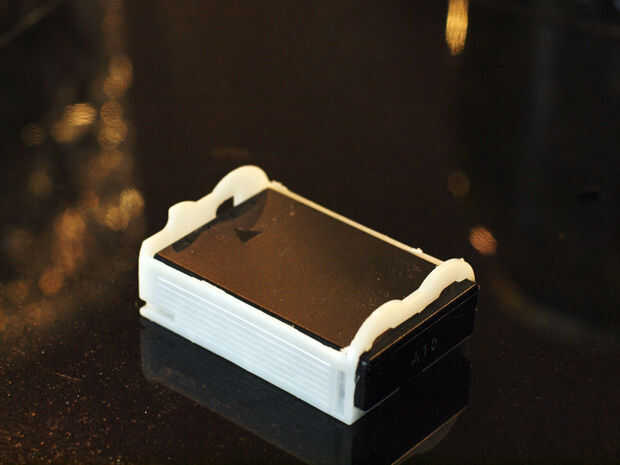

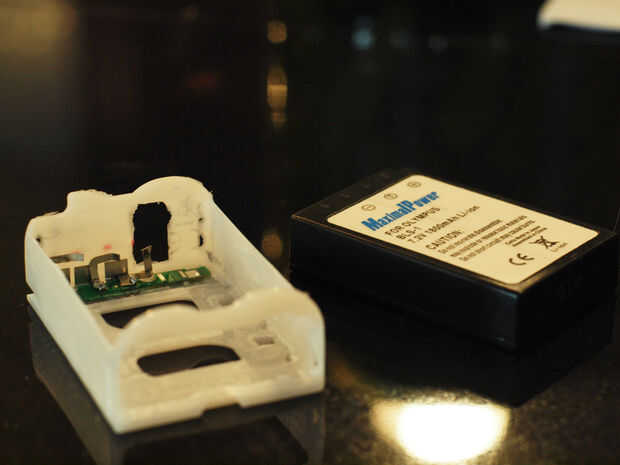

Para hacer el caso acomodar la BLS-1, deberás cortar un agujero para en la parte inferior de la PS-LBH1. Usted también querrá afeitado por los lados. Usé una dremel y una mano firme. Eliminar todo excepto las paredes del adaptador. Vea las imágenes de abajo.

Para el PCB, quité ambos de los componentes eléctricos (que supongo que eran para la regulación de voltaje). Yo entonces soldado en tiras de metal de los clips de batería así que el +, T y - fósforo para arriba con el BLS-1 cuando Resbálelo adentro. Ellos casi coinciden, por lo que usted realmente no necesita añadir mucho. Sólo asegúrese de que los contactos pueden doblar un poco cuando se inserta la batería y presionando contra ellas.

Utilice un voltímetro para confirmar que tienes 7-8V a través de los terminales con la batería insertada.

Usted también tendrá que afeitarse abajo el interior cara del adaptador donde los contactos son para que la batería encaja completamente dentro del adaptador.

En este punto, puede parecer como si la batería no es segura, pero una vez dentro del compartimiento de batería de E-30, la tapa del compartimiento se Asegúrese de que la batería no hay donde ir.
