Paso 7: Utilice un viejo (no atx) fuente de alimentación.
Hacerlo bajo su propio riesgo. No seremos responcible para alguna o todas las cuestiones. Las posibilidades de muerte causa de electrocución pueden ocurrir. Obtener un profesional de ayuda antes de empezar este proyecto si es incluso menos poco seguro. Asegúrese de cubrir las líneas vivas expuestas para asegurar que sin riesgo de electrocución.

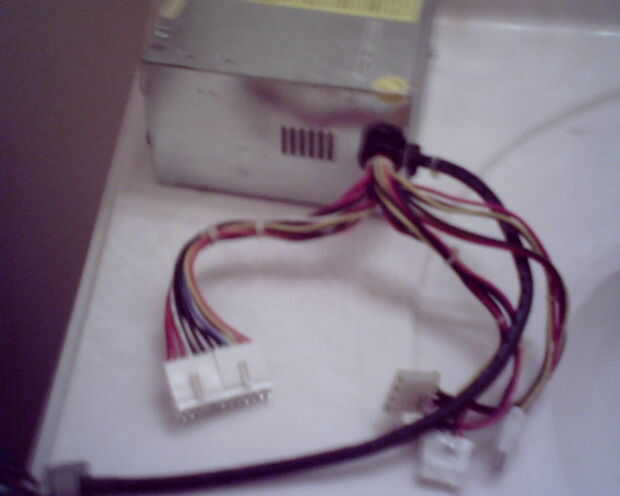

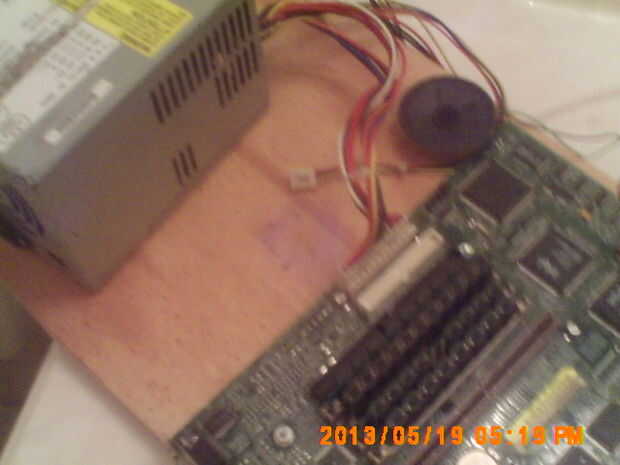

Quería hacer un Pi de frambuesa donde podría tener varias unidades en un caso. Energía de varias fuentes en una caja me pareció un desastre. En su lugar decidí utilizar una fuente de alimentación vieja "A" (no atx). No quiero cortar el cable de la fuente de alimentación. Me puse a buscar una placa base muerta en la caja de basura. En el picrure adjuntada: e! Ahora, tenía que salir la antigua diversión de calor (usada para remoción de pintura. Mayoría de las motherboards "AT" se une a la pc como

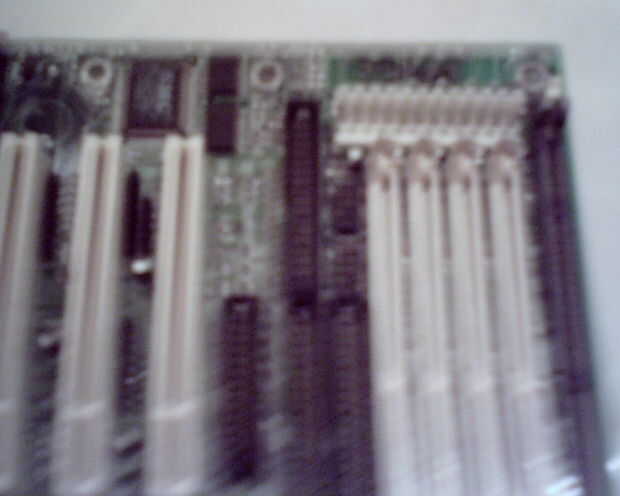

Pero si tienes una motherboard muerta no será necesario el poder suministrar encabezado ya. Así que la placa parecía el picrure adjuntada:

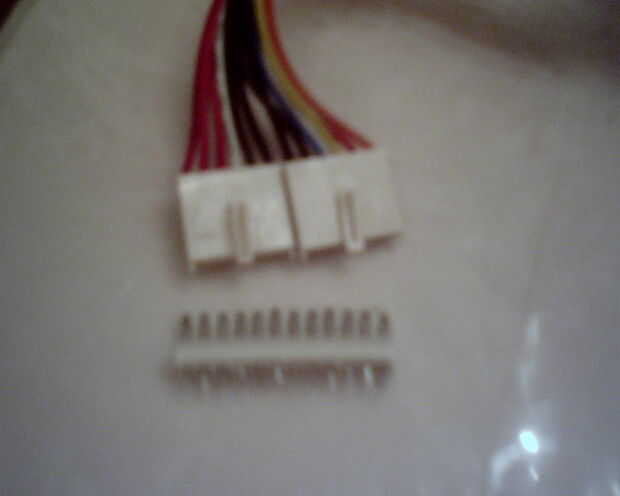

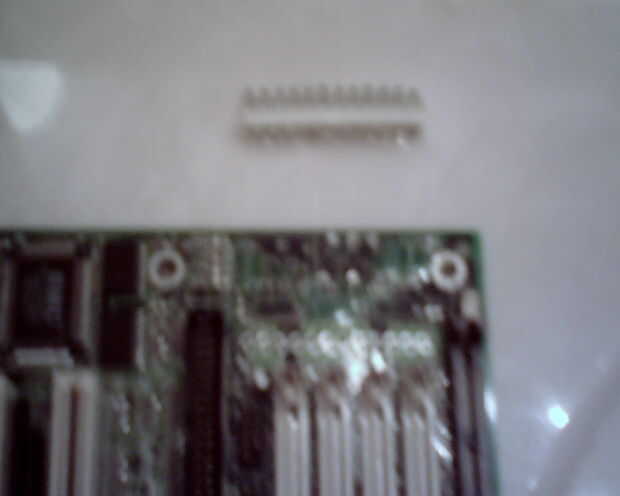

Ahora queremos añadir calor a la parte posterior de la placa base para liberar la cabecera. Tenga cuidado ya que es caliente. Soldadura podría venir volando y quemaduras. Usar ropa protectora. Luego una vez que el encabezado es libre y enfriados, deben buscar como
el picrure atado:
Ahh, piezas libres!!!! Así que ahora puedo usar el encabezado con el Raspberrty Pi una vez yo he soldado algunos cables en la cabecera. Fuente de alimentación de PC debe apaga y desconecta de la pared mientras se suelda. Es decir la soldadura la cabecera desconectada de cualquier cosa. Sugerencia: Asegúrese de también utilizar una pistola de pegamento para sellar las conexiones de soldadura por lo que nada puede conseguir en cortocircuito hacia fuera.

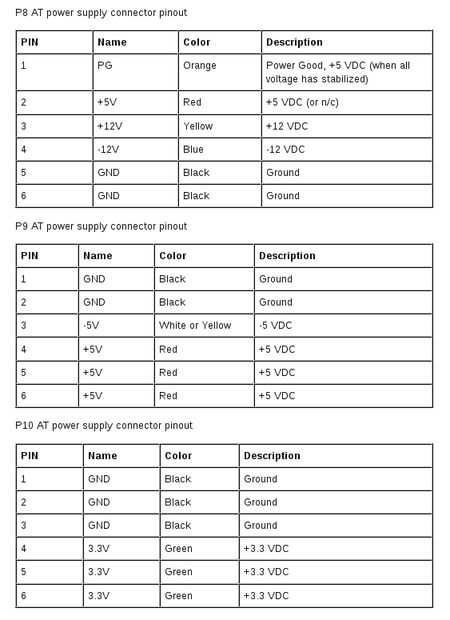

Usted necesitará un pinout listado para ese particular alimentación que desea utilizar. (Diferentes fuentes de alimentación no son todos iguales cuando se trata de las conexiones!)

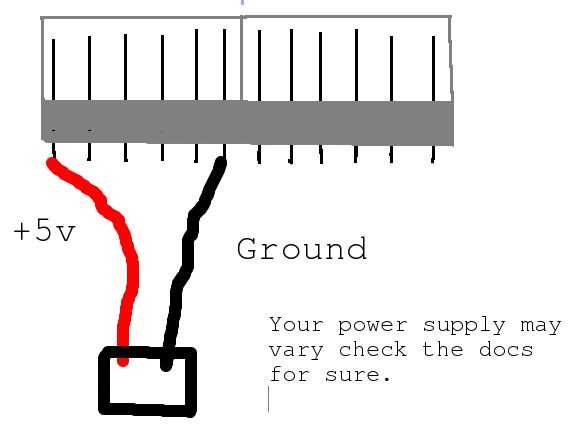

Esta fuente de alimentación sólo utiliza dos de los tres conectores. Pero lo que necesitamos es un + 5v (generalmente rojo) y una tierra (generalmente negra) para alimentar el Raspberry Pi. Así que eventualmente nos podríamos poder hasta cuatro unidades. La unidad de disco cables podría usarse aso, pero sean unidades que podríamos atribuimos a la frambuesa Pi.
