Paso 2: piezas
C1, C2: 1 uF
C3, C4, C6: 100 nF
C5: 10 uF
IC1: MCP1703CB, MCP1703T-3302E/cognitiva-ND Digikey, 0,52 €
IC2: MC9S08JS16L, MC9S08JS16LCWJ-ND de Digikey, 0,92 €
IC3: oscilador de cristal de 8 MHz, Digikey CW515CT-ND, 2,20 €
R1, R2: 33 ohmios
R3, R4: 1 k
R5: 1 k
LED rojo: 5 m m LED, 0,20 €
AZUL-LED: 5 m m LED, 0,20 €
S1: programación botón momentáneo, 1550254 de Farnell, 0,88 €
S2: interruptor de encendido/apagado
X1: conectador del USB, por ejemplo, 1654060 de Farnell, 1,22 €
X2: sub-D 9 pines, por ejemplo Farnell 1653939, 0,33 €

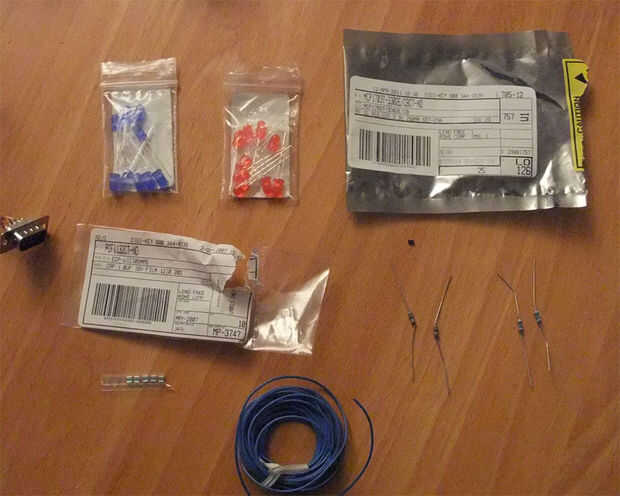

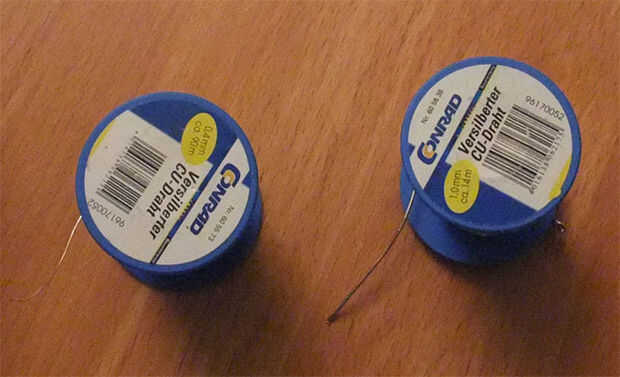

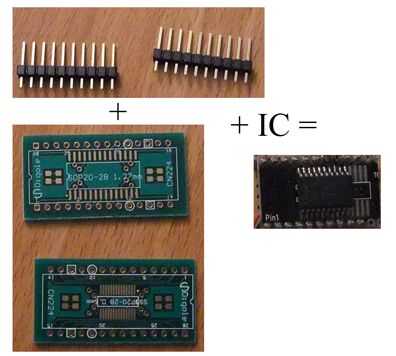

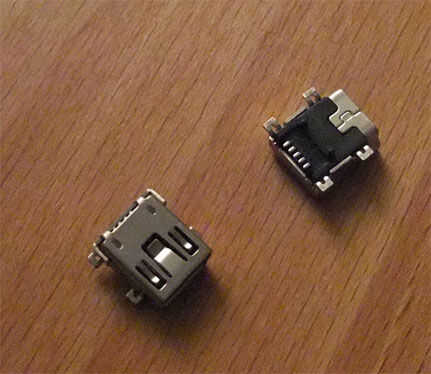

Vea las imágenes de algunas de las partes. Para el botón momentáneo me gusta este tipo, estable y agradable a la prensa. Para el PCB he utilizado el tipo con soldadura de puntos por un lado, lo puede conseguir barato en eBay. Para conectar el conector USB, he soldado el alambre fino, alambre de cobre plateado de 0,4 mm, y para el montaje de la USB he soldado de alambre grueso, alambre de cobre plateado 1 mm, que soldado en los cuatro contactos exteriores del conector USB, que es bastante estable. Para el IC SMD puede conseguir adaptadores baratos de eBay. Así que sin las bobinas de alambre, en suma se puede construir por menos de 20 €.
