Adaptador de lente Tilt-Shift para imprimir (3 / 5 paso)

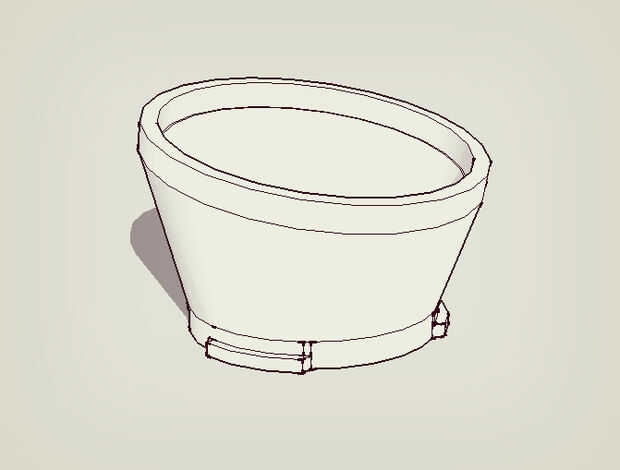

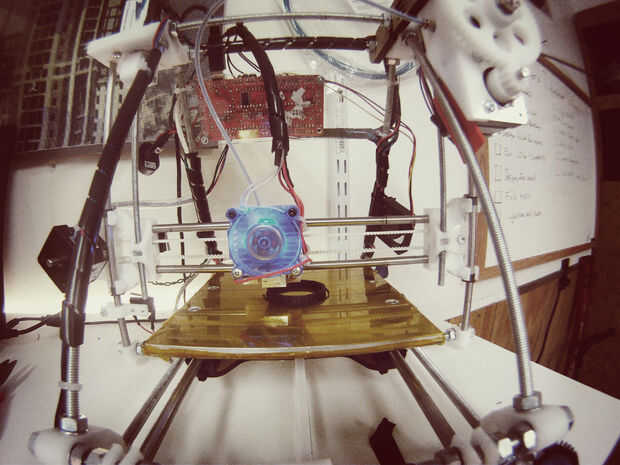

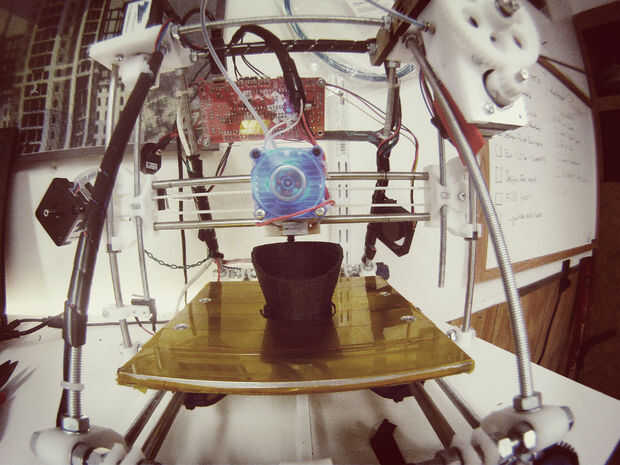

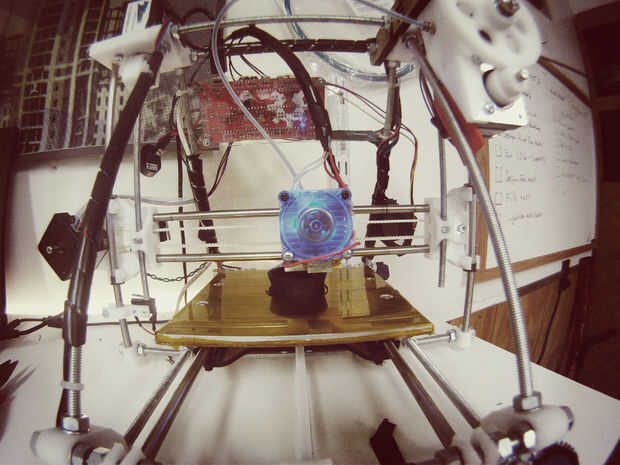

Paso 3: Crear modelo 3D

No dude en descargar y modificar mi modelo actual, que puede ahorrar algo de tiempo. Sin embargo, yo voy también guiará a través de cómo creé este modelo basado en las medidas que tomamos en los pasos anteriores. Antes de comenzar con su primer modelo 3D, es bueno comprender en parte de la consideración y las limitaciones de impresión 3D. Ponoko tiene un gran post sobre este tema aquí. Una gran consideración a tener en cuenta es que los voladizos de más de 45 grados se requieren una estructura de apoyo que es igual a más material de la impresión. A continuación verás el video de mi trabajo en este modelo en skechup, sólo he estado trabajando en sketchup para un par de semanas así que si tienes algún puntero deja un comentario abajo, intenta conservarlo constructiva.

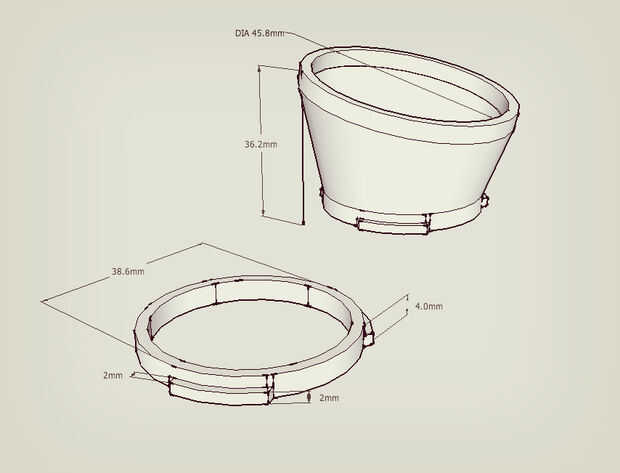

Estos son los pasos básicos en sketchup (voy a publicar un video pronto)

1. trabajar en mm
2. Círculo de centro radio
3. desplazamiento dentro de 2mm
4. borrar centro
5. desplazamiento dividido por 6
6. vista superior
7. 3 fichas de 1.5mm byond outter el anillo de compensación
8. Herramienta de línea de conectar fichas al anillo (l) uso esc para final de línea
9. vista de la ISO
10. destacar todas las caras inversas
11. sacar fichas 2mm
12. saca el círculo 5mm
13. Seleccione haga clic bien en grupo
14. dibujar círculo de nuevo en la cara
15. desplazamiento de 2mm y para sacar 10mm
16. Seleccione la cara superior y gire la herramienta
17. Vista izquierda cara
18. Gire 10 grados
19. medir el diámetro interior
20. destacar otra vez arriba y escala hasta dia cumpla el diámetro de la lente
21. destacar a todo el grupo y guardar como .stl usando esta atenuación
