Adaptador de pantalla I2C LCD para Arduino con PCF8574A (2 / 6 paso)

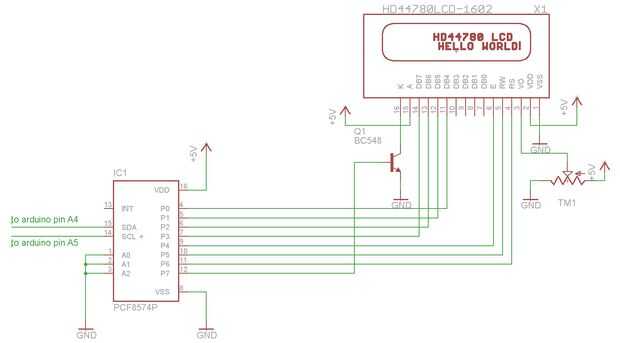

Paso 2: esquemático

Abordar:

utilizando el protocolo de comunicación I2C implica dar una dirección al dispositivo. Los componentes adecuados para nuestro proyecto son:

PCF8574 -> Dirección 0 x 20

PCF8574A - > Dirección 0x38

Estoy usando al segundo, por lo que va a recuperar 0x38 en el software.

Estos dirección trabajo si pines de dirección de PCF se pone en cortocircuito a tierra. Si desea utilizar otra dirección consulte la hoja de datos.
