Adaptador de pantalla I2C LCD para Arduino con PCF8574A (3 / 6 paso)

Paso 3: Construir!

Así que vamos a hacer! Yo he construido sobre una placa perforada, pero un perfoboard funciona bien también.

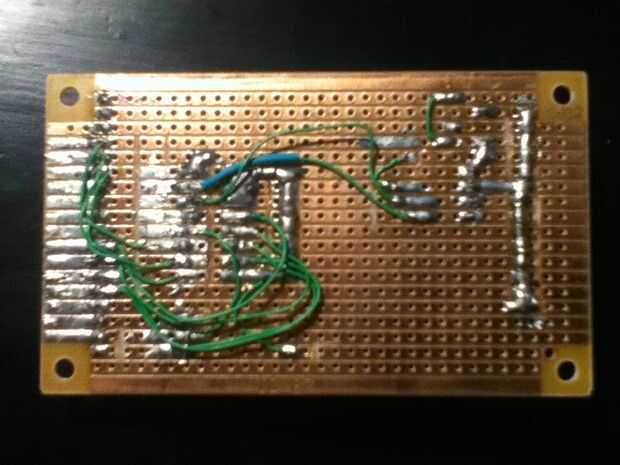

El resultado shud aparecer como la foto. Desordenado. Muy desordenado.

Prueba con un tester en modo de corto circuito (mismo como diodo de prueba, el probador emita un pitido cuando la corriente puede fluir) y la cubierta la espalda con cinta holandesa.
