Adaptador de placa Arduino Nano (1 / 4 paso)

Paso 1: La Junta

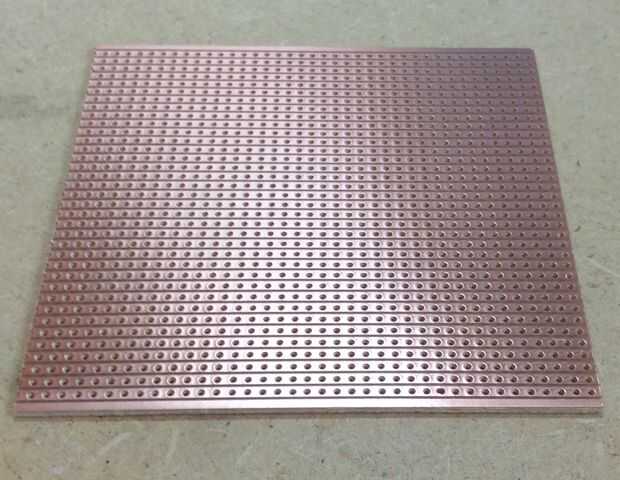

Lo primero que tienes que hacer es medir y marcar el PCB, girar el tablero para que las tiras están ejecutando a través de usted, no lejos de usted.

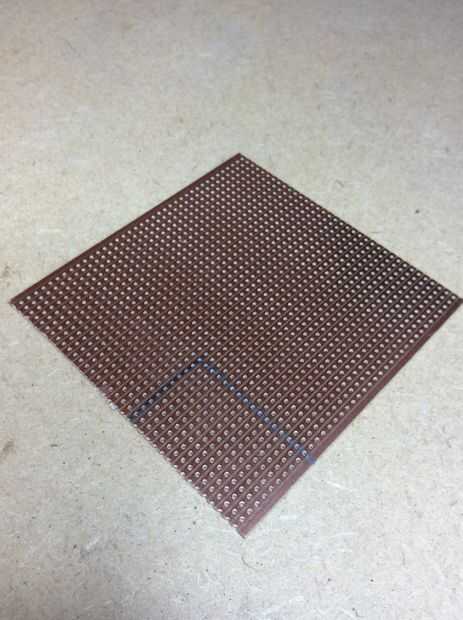

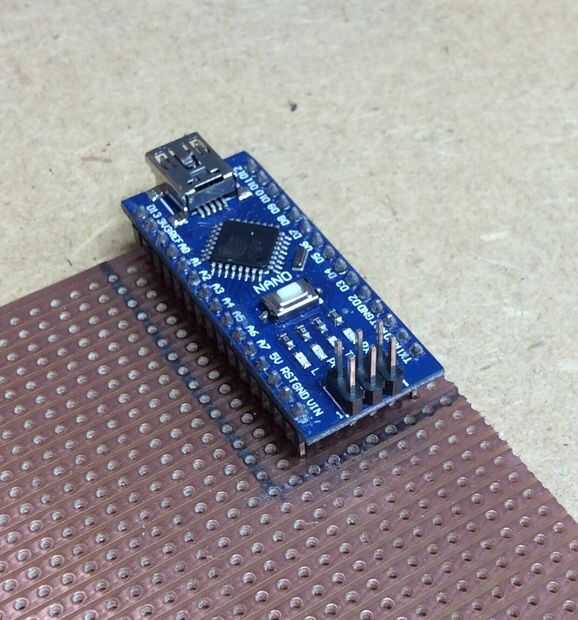

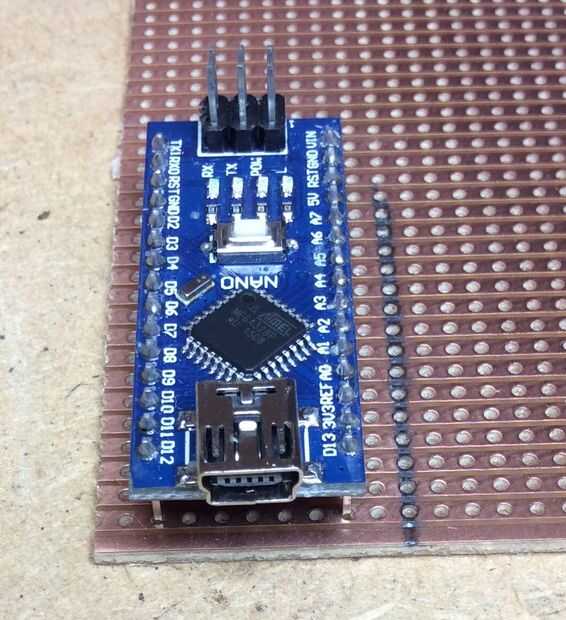

Lugar el nano en el tablero en los agujeros por lo que está apuntando lejos de usted, dejando una columna de agujeros vacíos entre el nano y el borde del tablero. Dejando otra columna de agujeros vacíos en el otro lado de la marca nano la columna siguiente con una línea de lápiz. Marca la primera fila vacía de agujeros en a tapa del nano.
Utilice la regla para obtener líneas rectas.
Corte la tabla de la tira, con la Sierra de mano, a lo largo de las líneas de lápiz.

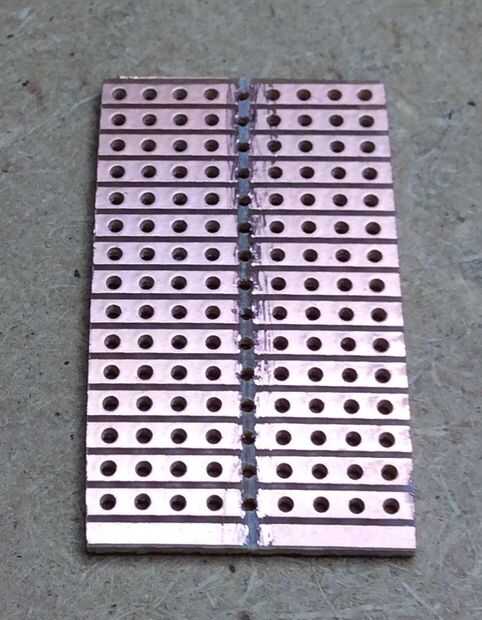

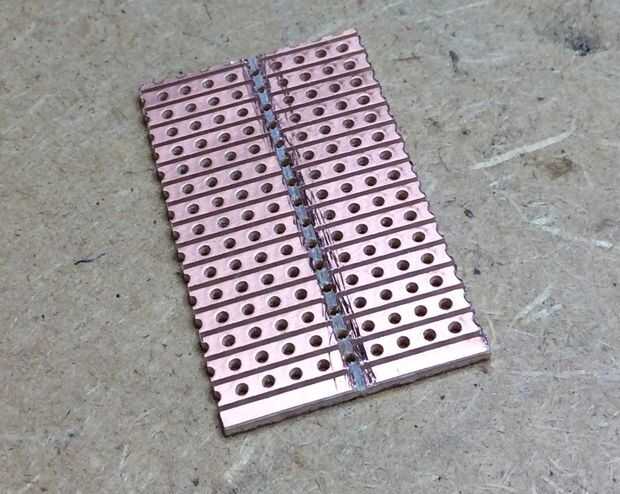

Necesita romper la conexión de la Junta de tira entre las 2 líneas de pernos, utilice la sierra para quitar el cobre en una columna de agujeros por el medio de la Junta.

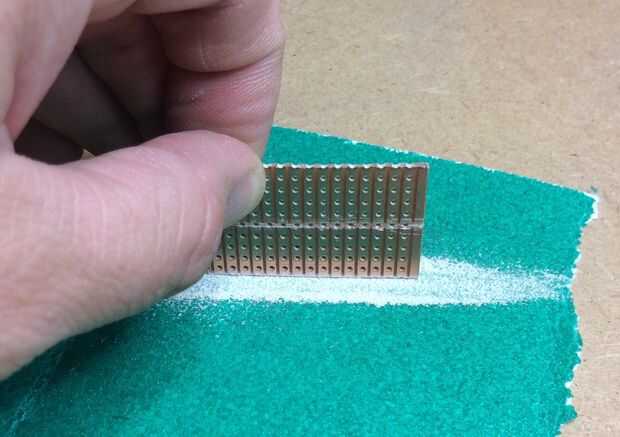

El tablero está casi listo solo tienes que poner en orden los bordes con una lija.
