Paso 1: Trabajos previos de otras fuentes

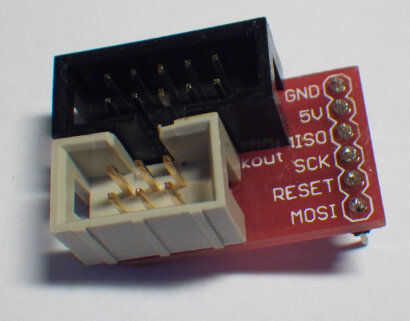

El adaptador de Sparkfun viene como un tablero de circuito pelado que puede terminar con simple pinheaders para el conector de 6 pines y 10 pines compatible con Atmel ISP. Utilizando conectores IDC polarizados hace casi infalible el adaptador ya que accidentalmente no se puede conectar el cable del ISP en la dirección equivocada. La Junta entonces rompe las 4 señales de ISP (MOSI, MISO, SCK y RESET) así como las tensiones de alimentación (GND y VCC/VTG) sobre seis clavijas en su protoboard. La principal desventaja es que el adaptador de Sparkfun no siempre está disponible aquí en Europa...
Hace un año encontré un clon barato del adaptador de Sparkfun en una tienda de chinos en eBay. Lamentablemente esto tenía tan mala calidad en el diseño de circuitos que realmente no puedo recomendar este uno a nadie. ¿También, por supuesto, la disposición de los pines de la placa era diferente del adaptador de Sparkfun - posiblemente debido a problemas de derechos de autor, pero desde cuando te importa fabricantes chinos?

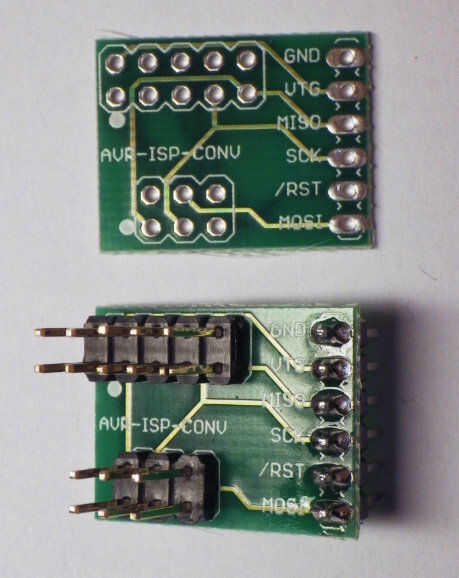

La semana pasada encontré otra fuente, la tienda sueca AB Lawicel vende su propio diseño - pero también aquí primero sólo tienes el tablero de circuito pelado. El diseño es un poco más estrecho que la versión de Sparkfun y así no permite el uso de los conectores IDC polarizados. La ventaja es que es muerto barato y utiliza el mismo diseño exacto como el adaptador de Sparkfun.
Mi propio diseño fue inspirado por la forma que del conector de 10 pines IDC se une a los clones prevalentes del USBasp programador que se puede encontrar por todas partes en eBay.
