Paso 2: Diseñar un circuito impreso
El adaptador de Sparkfun y el adaptador AB Lawicel cuentan con 6 pines y el conector de ISP de 10 pines diseñado por Atmel y llevado a través de sus herramientas de desarrollo para reguladores AVR. Muchos productos de terceros han adoptado el mismo layour, con una fuerte a favor del conector de 10 pines a pesar de que cuenta con un total de cuatro pines redundantes.
Puesto que todos los programadores AVR que me he encontrado con aplicaciones el conector de 10 pines, me pareció innecesario para el conector de 6 pines en mi diseño. Esto me permitió crear un diseño muy compacto pero todavía permitiendo el uso del conector IDC polarizado.

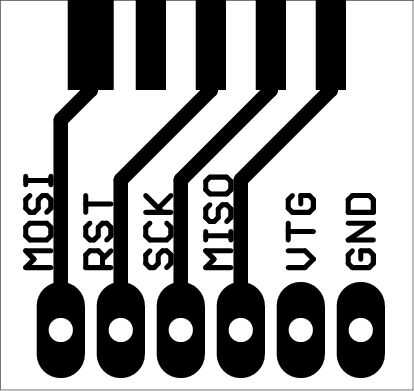

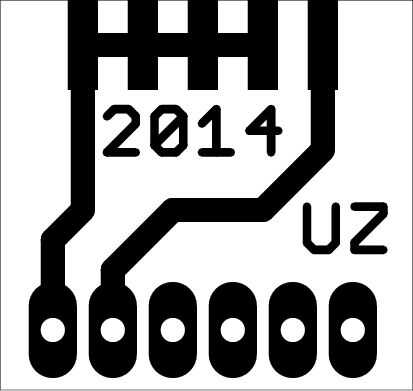

Desde que empecé con el método de transferencia de toner este fue mi primer intento de hacer un diseño de doble cara. Era necesario ya que el conector de 10 pines utiliza dos filas. Como se puede ver en las imágenes el conector IDC "se sienta" en el borde superior de la placa de circuito y las señales se enrutan a un pinheader 1 x 6 para la conexión a la placa. Usted puede encontrar el diseño de 1:1 en los dos archivos PDF y también adjunto los archivos de Eagle .
