Paso 4: Juntándolo

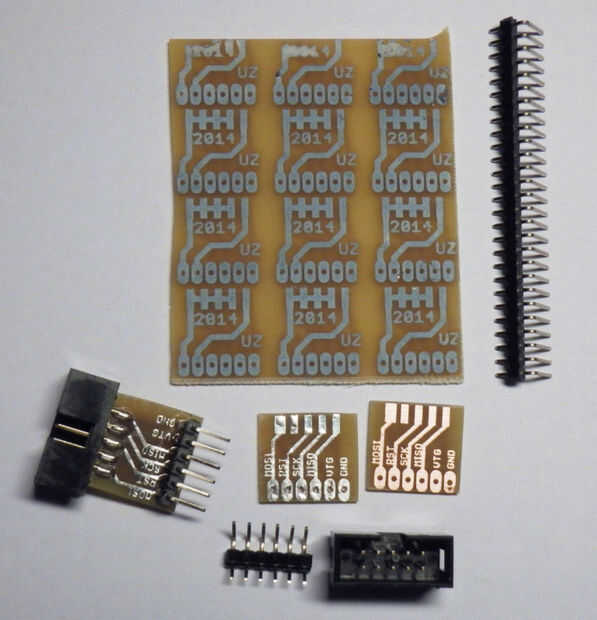

No hay mucho que decir aquí. Hay exactamente dos cosas soldar a la placa de circuito: el conector de 10 pines IDC y el pinheader de 6 pines. Por supuesto se puede también usar a un pinheader de 2 x 5 en lugar del conector IDC. En mi diseño el pin 1 del conector se muestra como un cojín más grande en el circuito, identificar la posición correcta del conector o conectado el cable.

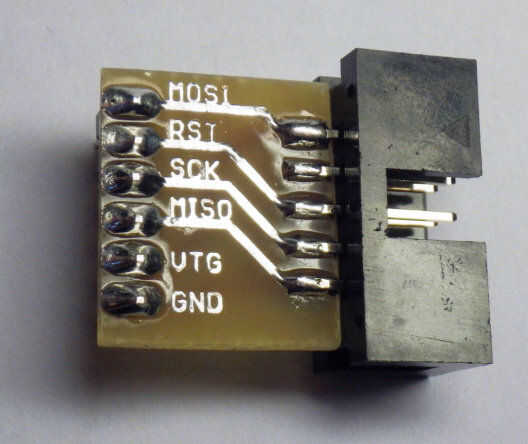

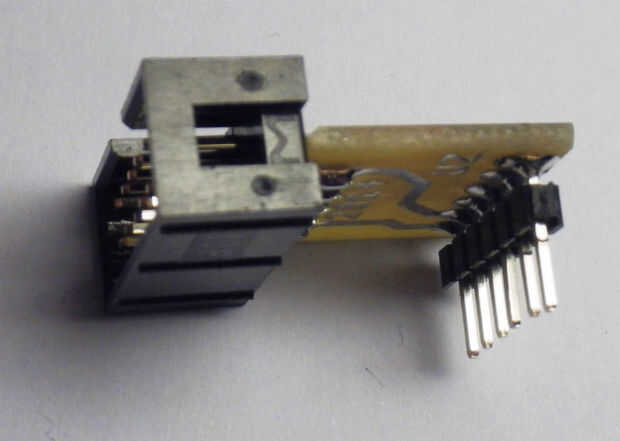

Para el 1 x 6 pines a la placa puede elegir ya sea un conector de 90 grados recta o doblado. Sólo observar que no se platean los agujeros en una placa de circuito grabado en casa y que por lo tanto tienes que soldar el conector en el "componente" y "soldadura" lado de la placa de circuito.

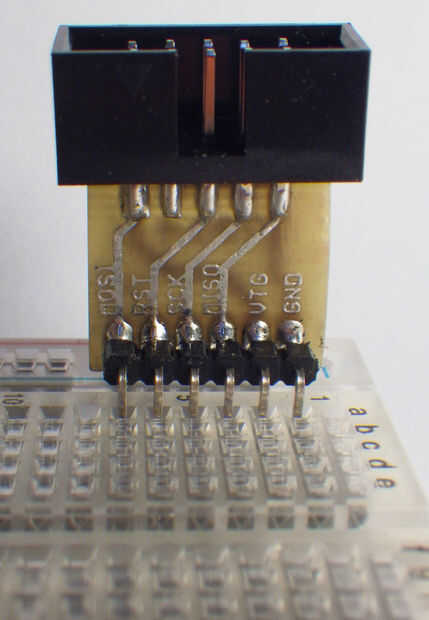

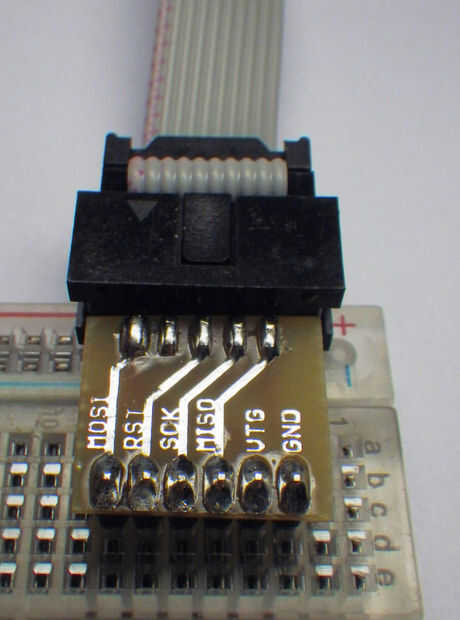

Al principio consideré sólo el conector doblado de 90 grados que permite el adaptador de pie derecho en el protoboard. Pero quizás el diseño con el conector recto sea aún mejor: permite el adaptador mentir sobre la placa y así reduce la tensión en la placa y el propio adaptador.
