Adaptador de programación de 10 pines a 6 pines para AVRs (3 / 6 paso)

Paso 3: Ordenar los cables

6 el gato del perno está doblada hacia el cable, pero en el conector de 10 pines que tenemos que hacer un truco para conseguir los cables en el orden correcto.

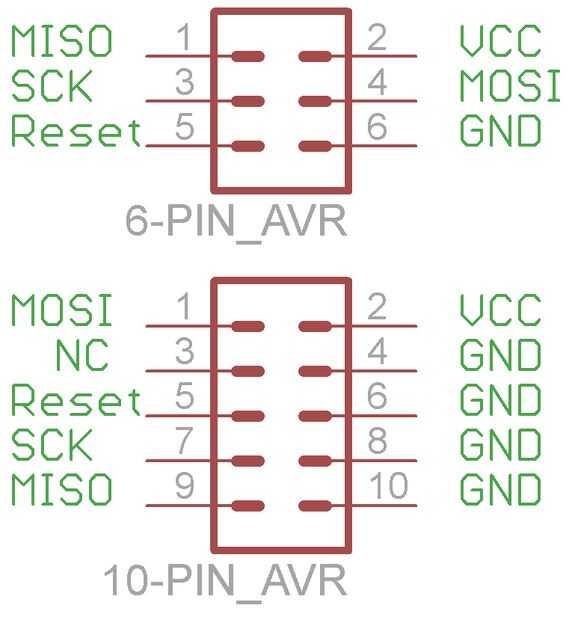

Primero recordar a sí mismo en el paso 2 y color que se asigna a la función que, obtenemos para el conector de 10 pines la secuencia:
1 verde de Mosi
Naranja de 2 VCC
3 no conectado, gratis
4 violeta GND
5 reset azul
6 violeta GND
7 amarillo SCK
8 violeta GND
9 rojas de miso
10 violeta GND

Como sólo tenemos un cable violeta, podemos elegir qué pin nos gustaría tomar. Ellos están conectados en el conector de 10 pines del programador de todos modos.
