Adaptador para batería de cámara (2 / 2 paso)

Paso 2: Construir

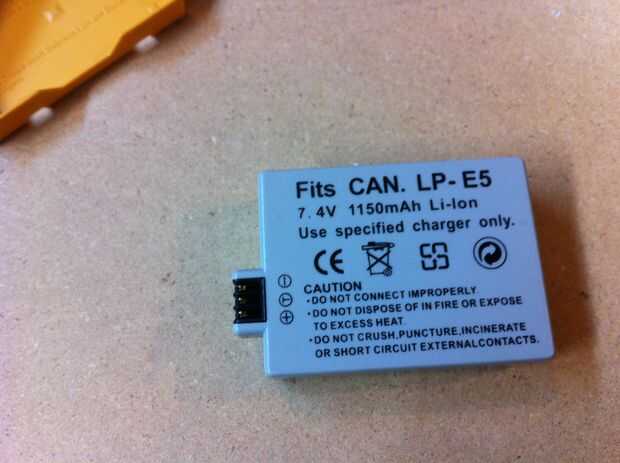

Lo primero que debes hacer es encontrar que los contactos te tendrá que utilizar en la batería. Utilice el multímetro para encontrar lo positivo y lo negativo, marcarlos. Abrir el crack ahora la batería; Esto podría ser difícil, pero mina abrir muy fácilmente. Yo estaba usando una maquinilla de afeitar para cortar alrededor de la costura en el lado de la batería pero he descubierto que si solo presiono la batería se desintegraría.

Dentro de la caja de batería, encontrará un circuito conectado a la batería. Necesita desconectar Corte cuidadosamente los cables conectarlos.

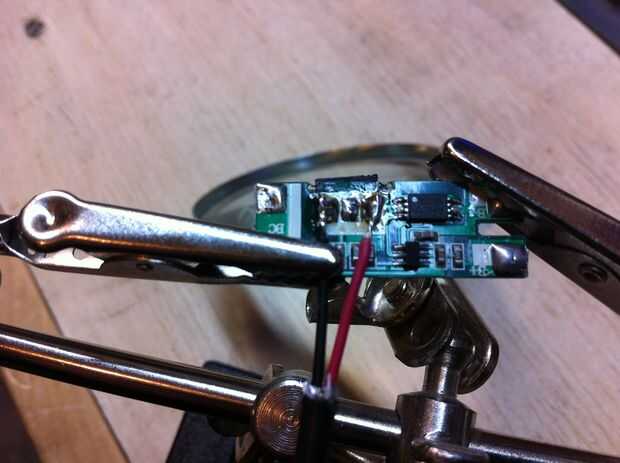

Ahora es necesario soldar el cable que unirá el paso de DC a DC hasta la placa de circuito. En la parte trasera de la Junta en la batería que utiliza, allí estaban las almohadillas de soldadura para los contactos de la batería, identificar las teclas correctas y los cables de soldadura.

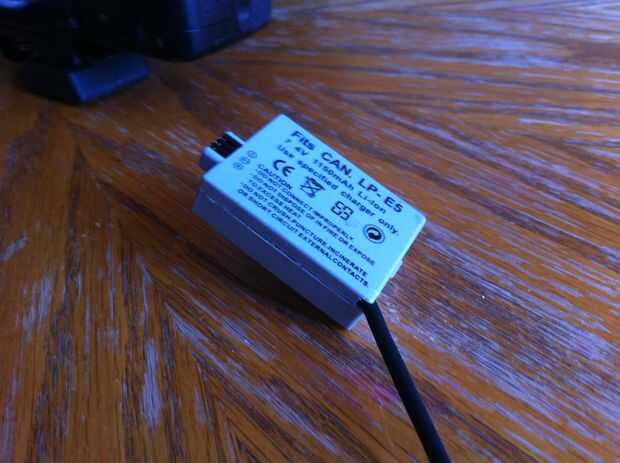

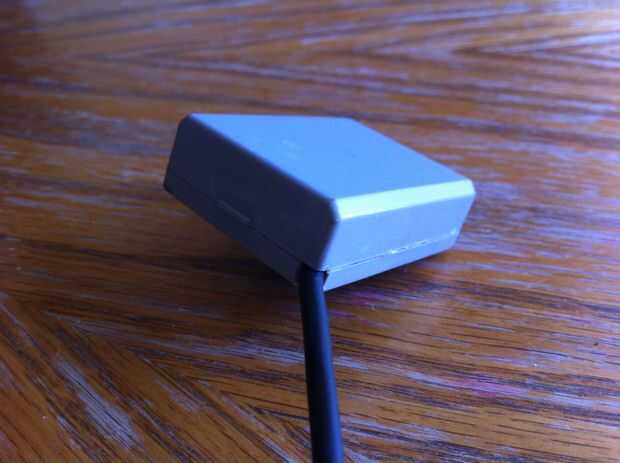

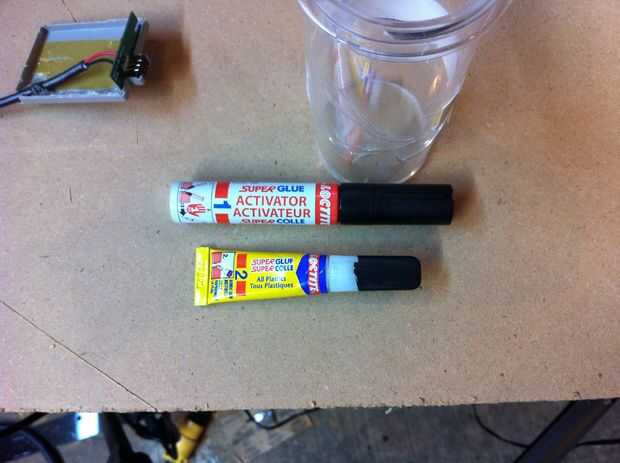

Usted necesitará la caja ligeramente donde sale el cable de la muesca. Verifique en la cámara donde la pequeña aleta de goma es para que el cable salir así que todavía puede cerrar la puerta de la batería. Un nudo en el cable o pegamento en el interior si la batería del caso para que accidentalmente no tire de los cables de la placa de circuito. Ahora pegan el compartimento.

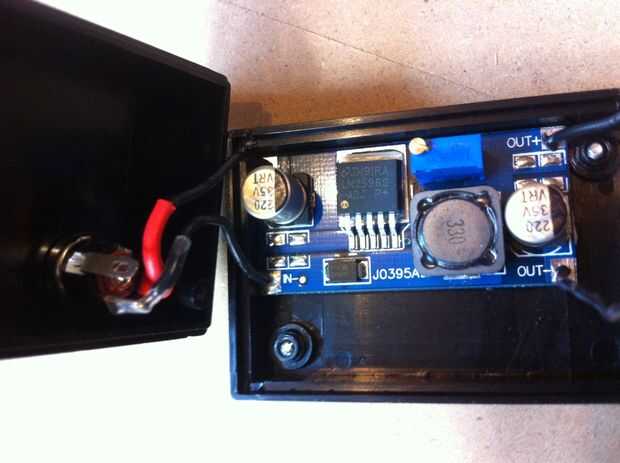

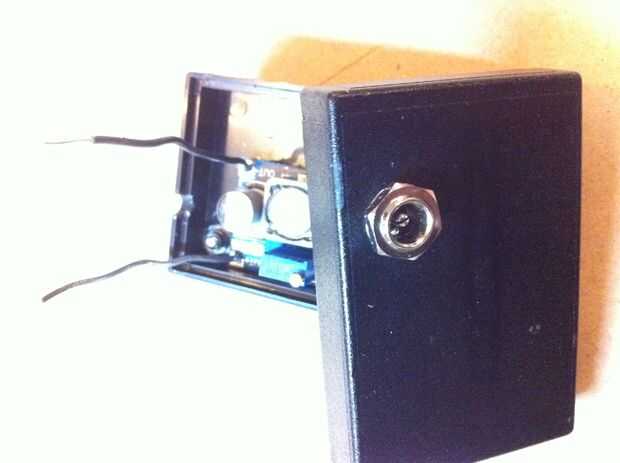

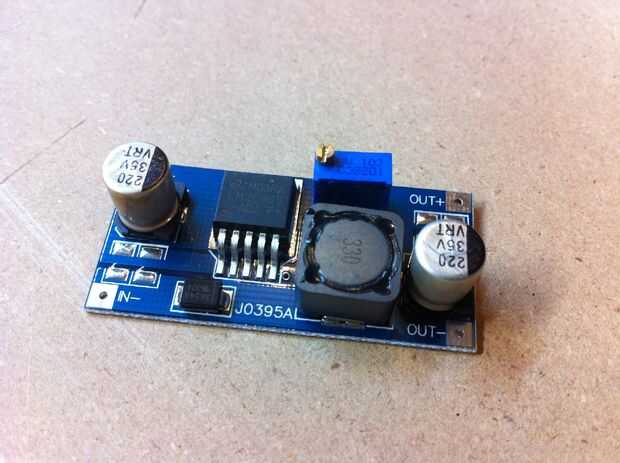

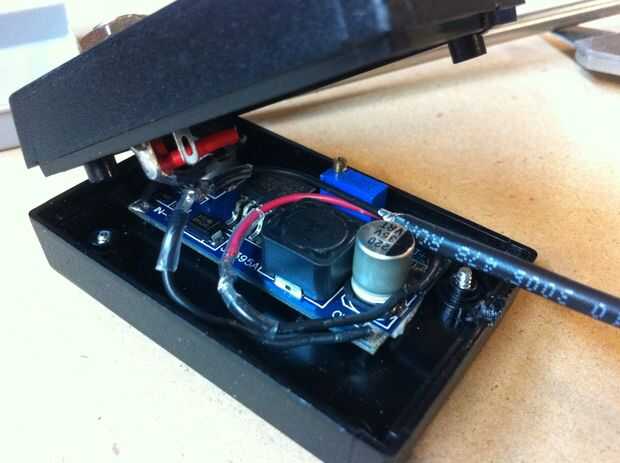

Ahora, perfore un agujero en el recinto para el paso hacia abajo. Soldar unos cables a las almohadillas de 'in' del paso abajo, conéctelos a los conectores apropiados en la toma de CC.

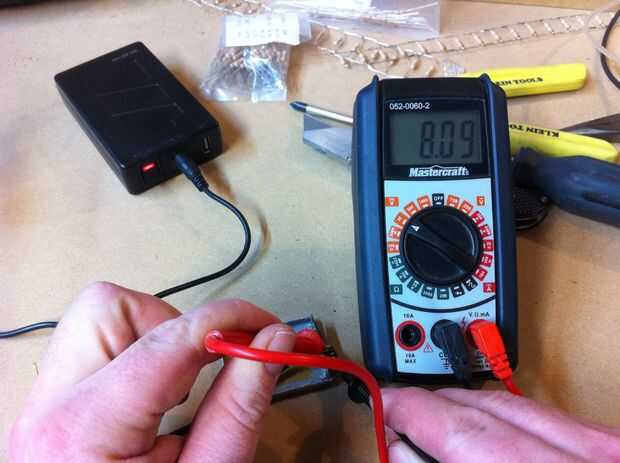

Conectar los 12v o 18v (o cualquiera que sea la batería que va a utilizar) en el jack dc, conecte el multímetro a los cojines de 'out' en el paso hacia abajo y gire el tornillo de ajuste en el paso hacia abajo hasta que vea el voltaje que desee. Utilice el voltaje de una batería completamente cargada de la cámara como guía. Puede ser una buena idea para cubrir el tornillo de ajuste con algun pegamento caliente para que no se puede mover accidentalmente.  Asegúrese de que su voltaje de salida coincide con la tensión de la batería de la cámara.

Soldar el cable de la batería de la cámara con las teclas 'out' en el paso hacia abajo. Asegúrese de que tener la polaridad correcta. Muesca de un orificio por donde el cable se deja el recinto y cerrar para arriba.

Ahora prueba con el multímetro y prueba otra vez! Asegúrese de que tener la tensión correcta y la polaridad correcta antes de poner esto en la cámara.

OK, eso es todo! Ahora puede encender su cámara con baterías mucho más grandes para largas jornadas de tiro, lapsos o uso intensivo del vídeo.
