Paso 2: montar
Adaptador FTDI:
Prueba los 2 tipos de Chips FTDI, otros tipos deberían funcionar así. Estoy suponiendo que identificar como VID 0x0403 & PID 0x6001 funcionan de la misma. Ambos los he probado que trabajo utiliza ese VID y PID
Electrónica:

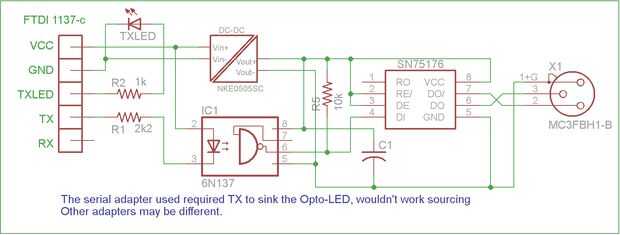

Esquema lo explica todo, es bastante simple hacerlo punto a punto en un tablero perforado. Utiliza la clase con cobre filas trazadas. Con una buena disposición necesarios los cables puente mínimo y huellas de corte. Debe ser fino probar antes de poner en un caso.
El NKE0505SC y el 6N137 aislar completamente el FTDI USB adaptador y el equipo de la radio y los dispositivos de recepción en el circuito DMX. Proteger el ordenador y el adaptador USB de shorts, ruido y otros problemas. Mientras que todavía siendo alimentado por el puerto USB.

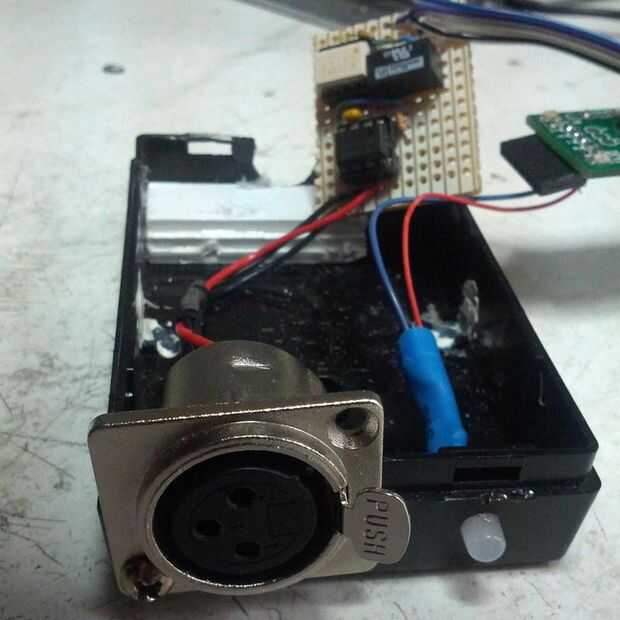

Caso: Utiliza una caja de plástico 2 parte que era para una fuente de alimentación en línea DC
- Extrae cualquier electrónica
- Dio cuenta de cómo se adapta la electrónica, se debe montar la Junta FTDI para que el mini gato del USB se puede acceder desde el exterior, para esto apilados algunos bloques para arriba para que el chip FTDI'd conector USB se sentó en el medio.
- Perforó un agujero desde el exterior de la caja que es suficientemente grande para el enchufe del USB encajar en.
- Pensé dónde y corte un orificio para la toma de montaje XLR hembra panel. Cual generalmente es 7/8"
- Orificios para montar el panel de montaje de los tornillos.
- Taladrar un agujero de 5mm para el LED de TX

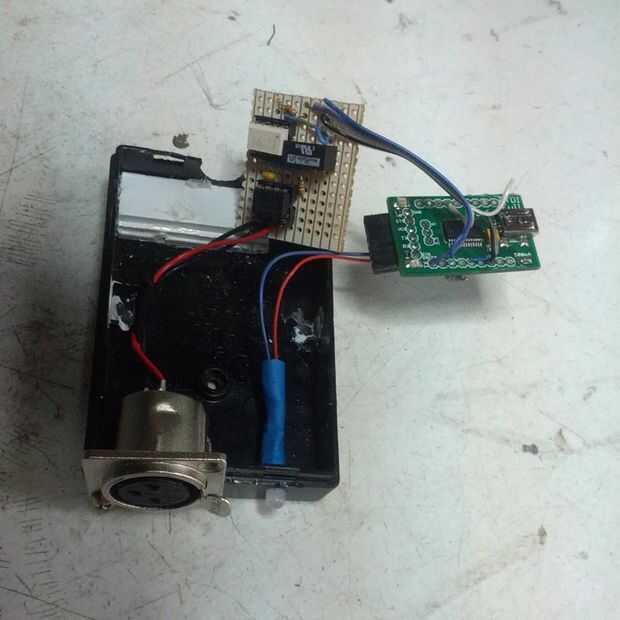

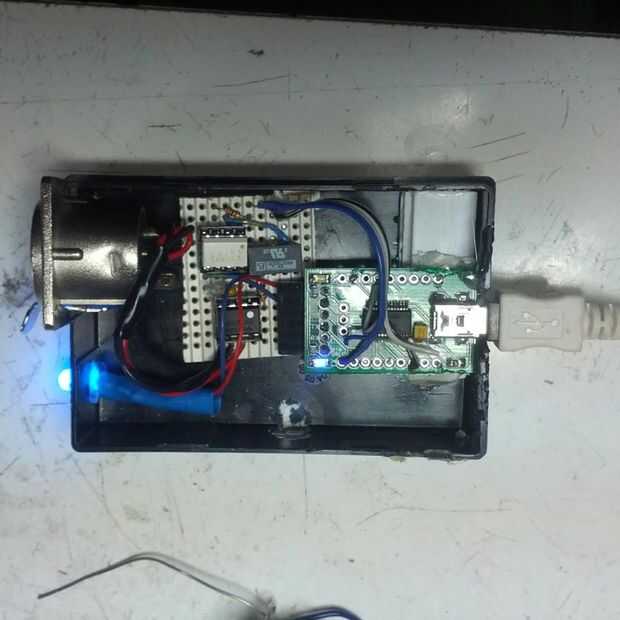

- Inserta toda la electrónica, pega caliente la Junta FTDI en lugar con el conector USB accesible desde el exterior.
- Cerrado para arriba.
- Por último lanzó algunas calcomanías sobre el caso para que sea más reconocible, ya que se ve como una fuente de alimentación.
