Paso 2: Preparación: planos
Función: Nr. 1
Queremos tener uno completamente funktional puerto USB en cualquier caso. (alimentación y datos) Así que tenemos que conectar el enchufe directamente en un puerto. Me di cuenta de huellas demasiado (especialmente los thoses que se utilizará más adelante para los datos) en los problemas de causa de PCB. Echa un vistazo en el paso 7 para ver como lo hice el PCB "diseño". El segundo puerto necesita energía sólo por lo que podemos conectar el + y -. Hasta ahora tan fácilFunción no. 2: en combinación con Nr.1 muy fácil así. Solo soldar un conector USB (macho) a + y el signo menos o la soldadura de una fuente externa directamente a la circuitboard. Trabajar, pero sólo hasta que decides enchufar en el enchufe USB que hemos añadido para Nr.1...
Función Nr. 3:... Si haces así tienes dos voltajes al menos ligeramente diferentes conectados entre sí, sobre todo lo que causará recalentamiento de un powersupplys hasta la regulater voltaje quemada. Así que tuve que buscar otra solución. Primero pensé en un IC para regular ambos voltajes exactamente lo mismo, pero eso sería demasiado compleja, demasiado caro y demasiado fácil cometer grandes errores.
Resolví el problema con un interruptor en el conector de alimentación. Si enchufa la fuente de alimentación externa desconecta mecánicamente la forma de alimentación el conector USB intercambio con su propio. Es una pérdida de 500 mA, pero a quién le importa si se sustituye con 2000mA.
: Nr. 4 como usted saber "normal" cargadores de USB funciona para el ipod/iphone. Es que "piden" el controlador de host antes de tomar el poder. Me no importa porque no tengo ningún producto de apple, pero sé que mucha gente le da una solución sencilla. En instructables he encontrado esta solución () a carga de iPod / iPhone. En nuestro caso se incluyen las resistencias al segundo puerto no necesita las líneas de datos. (paso 10)

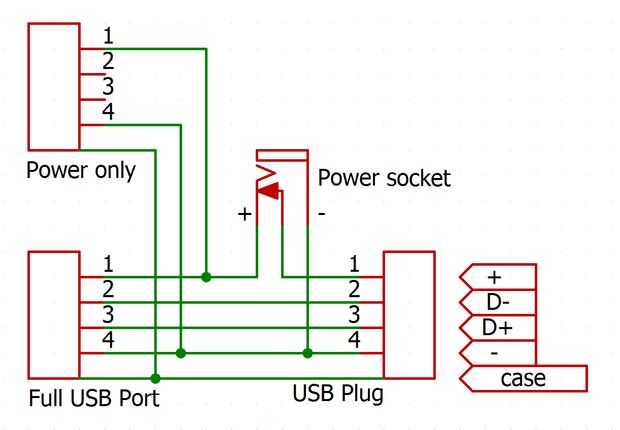

El esquema final se muestra en la foto de arriba. El circuito con función de carga de IPod incluido se muestra en el paso 10.
