Adaptador USB multi propósito (7 / 14 paso)

Paso 7: Construcción: Circuitboard

El tamaño "perfecto" es siempre tan diferente como sus partes se comparan a la mía, figrure así la perfecta posición de las partes y y su tamaño perfecto primero. Tenga en cuenta para mantener los rastros tan cortos como sea posible. Entre el conector USB y los puertos USB deben ser por lo menos un espacio del agujero, dos mejor.

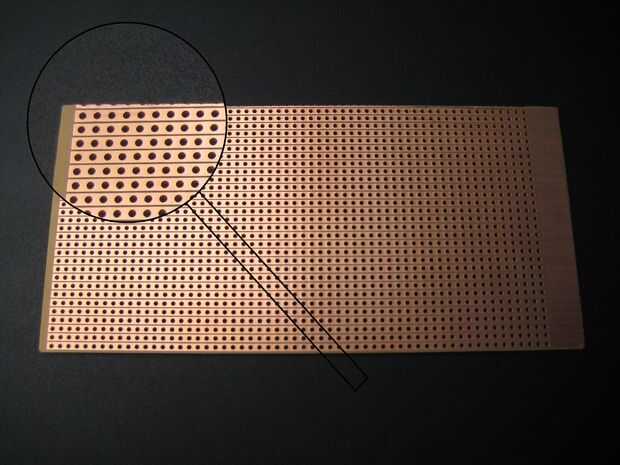

Ahora cortar su parte. No trate de ver entre las líneas, "sacrificar" otros para obtener mejores resultados. Cuando haya terminado con esta toma un archivo y quitar cualquier bordes afilados. Si algunos de cobre en el borde (generalmente 1/4 de una línea) es sobra, eliminar con el archivo así.

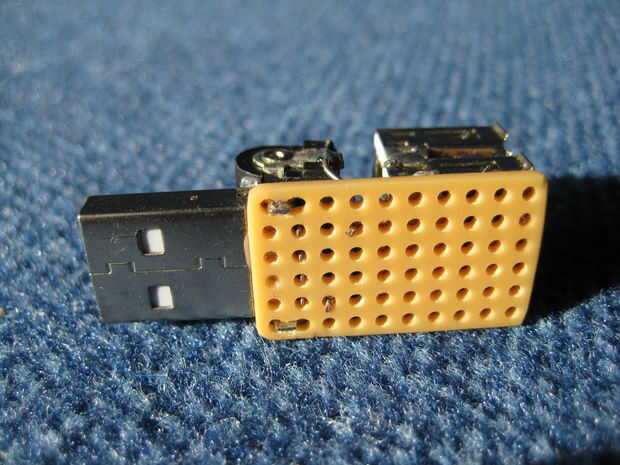

Trate de colocar sus piezas otra vez. ¿Todo encaja? Perfekt. Si no, hacer algunas modificaciones.
Si, por ejemplo. el enchufe tiene cables de conexión demasiado grande de la caja Retire la parte entre dos agujeros para crear uno más grande.
