Paso 9: Utilice! Cableado
Esta sección se presentará y explicará que cada una de la ruptura de los pernos adaptador XBee. Y también algunas formas de la Junta Directiva para el uso con un ordenador o el microcontrolador de alambre
Pinout

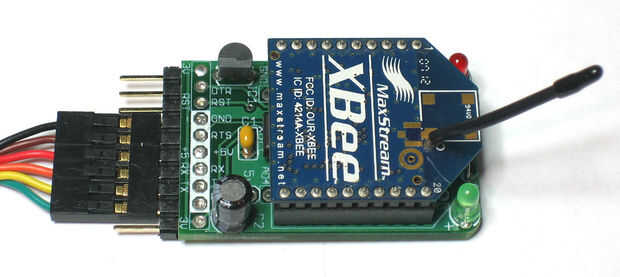

Esta imagen muestra el pinout para el adaptador XBee
1. 3V pin - se trata de un perno de la energía de entrada (si no se proporciona 5V) o una salida del regulador de 250mA siempre que 5V
2. DTR - "Terminal de datos listo" Esto es un pin de control de flujo solía contar el XBee que el host ordenador o el microcontrolador está listo para comunicarse
3. RST - este pin puede usarse para restablecer el XBee. Por defecto es tirado alta por el resistor de 10K en el módulo. Para reajustar, tirar este pin baja.'
4. suelo - terreno común para energía y señal
5. CTS - "Claro para enviar" este es un pin de control de flujo que puede utilizarse para determinar si hay datos en el búfer de entrada de XBee listo para leer
6. 5V - esta es la clavija de entrada de energía en los 3.3V regulador. Proporcionar hasta 6V que será convertido linealmente a 3.3V
7. RX - es serie de XBee recibir pin. Datos en serie es enviados a este pin en el XBee para ser transmitidos inalámbricamente
8. TX - esta serie de XBee transmitir pin. Datos en serie es enviados a este pin de lo XBee, después de que se ha transmitido de forma inalámbrica desde otro módulo
9. RTS - "Listo para enviar" este es un pin de control de flujo que puede utilizarse para contar el XBee a la señal que la computadora o el microcontrolador necesita un descanso de la lectura de datos en serie.
10. ver pin #1
Conectar a un ordenador
Muchas veces, módulos inalámbricos se utilizan como un puente entre un PC y un microcontrolador o un sensor. El XBees debe estar conectado a un ordenador para realizar actualizaciones de firmware y su a menudo más fácil de configurar los módulos (cambio de velocidad, configuración de IDs de red, etc.), así de esta manera.

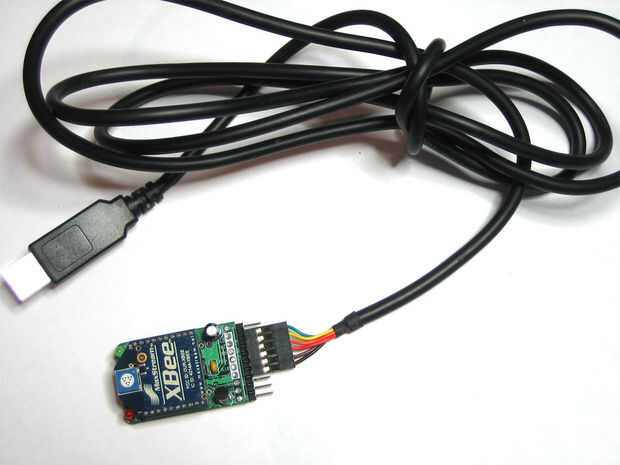

En gran medida la forma más fácil de conectar a un ordenador es un cable FTDI - utilizar 3.3V o 5V. Estos cables tienen un USB serial converter chip moldeado en ellos y son compatibles con cada sistema operativo. Así configurar o actualizar o conexión es realmente trivial. Simplemente enchufe el cable en el extremo del módulo para que el cable negro se alinea con la tierra. Existe un contorno blanco que muestra donde se conecta el cable.
Otro método de conexión es utilizando un USB o serie breakout Junta. Cada tablero de arranque va a ser un poco diferente así que Compruebe la documentación. Asegúrese de que los pasadores de transmisión/recepción no se intercambian, etc..

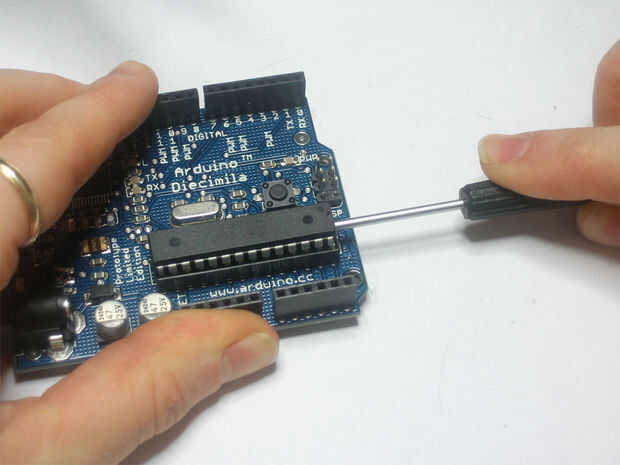

Finalmente, es posible utilizar un Arduino de astillas para conectar un XBee a un ordenador. Básicamente, esto está usando el chip FTDI en Arduino para pasar los datos en serie. En primer lugar, haga palanca suavemente el microcontrolador de su zócalo con un destornillador plano pequeño o similar. Trate de asegurarse de que las clavijas no Haz dobladas. Ponerlo en un lugar seguro. Preferiblemente en una bolsa antiestática.

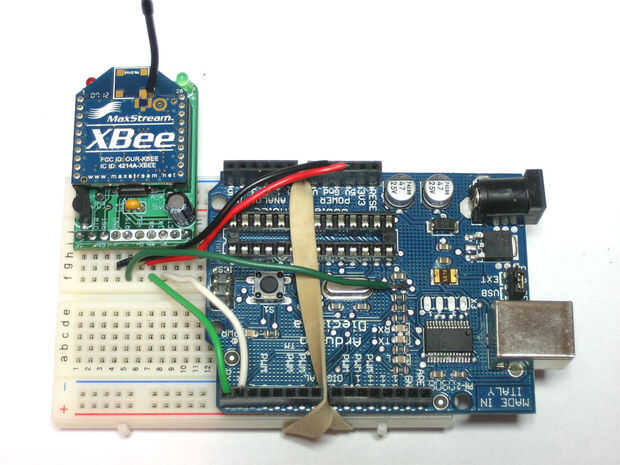

Luego conectar el + 5V pin en el XBee a la línea de 5V de Arduino. Lo mismo para la tierra. La línea de TX de lo XBee se conecta a la línea TX del Arduino (porque estamos reemplazando el microcontrolador, no hablar). Lo mismo con RX.
Si usted está planeando probar y actualizar el módem - que es bastante común, conecte la línea RTS a la derecha de la soldadura de punto a como se muestra. Es la mejor conexión que puede llegar a la línea RTS. Si no está actualizando, puede omitir este cable
