Paso 3: ¡ Hágalo! Soldadura lo! Parte 1
En primer lugar, asegúrese de que tener todas las piezas necesarias. Compruebe la lista de materiales. También te puede interesar un módulo XBee, ya que hace un poco más fácil a la posición de las tomas de 10 pines

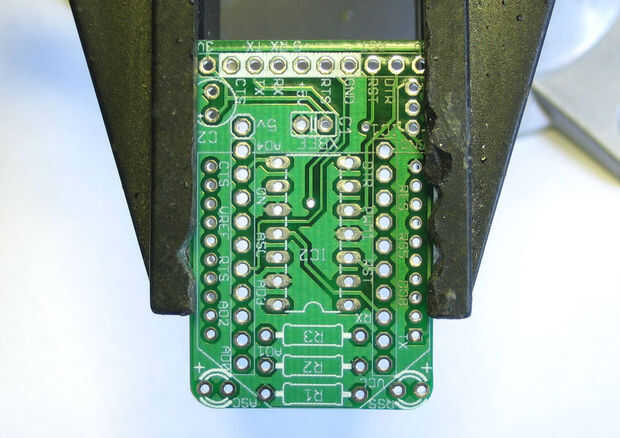

Para comenzar, colocar el PCB en un tornillo de banco o de tercera mano para que sea fácil trabajar en. Calentar el soldador a 700degF y conseguir todas las piezas y herramientas listos para su uso.
Lo primero que pondremos es R3, un resistor de 10 K (marrón, negro, naranja oro). Este resistor se utiliza para mantener el XBee en el modo reset, para que por defecto está en.

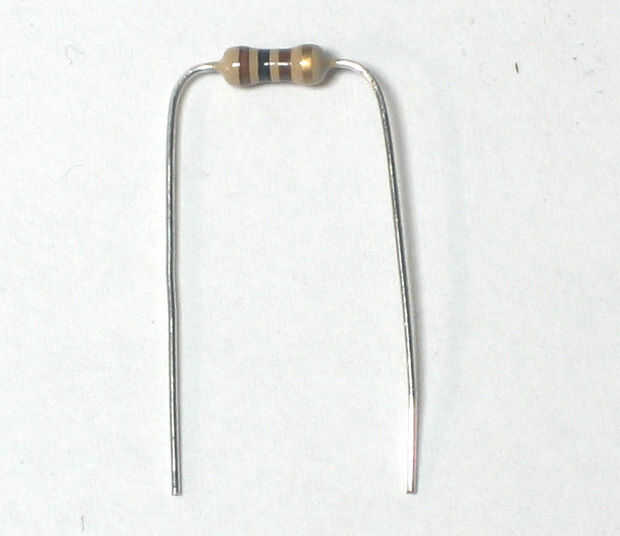

Doble la resistencia en un elemento básico como se muestra y deslice en pulgadas (el stock de la foto siguiente muestra un resistor de 100 ohmios pero ignorar las rayas y centrarse en la forma)

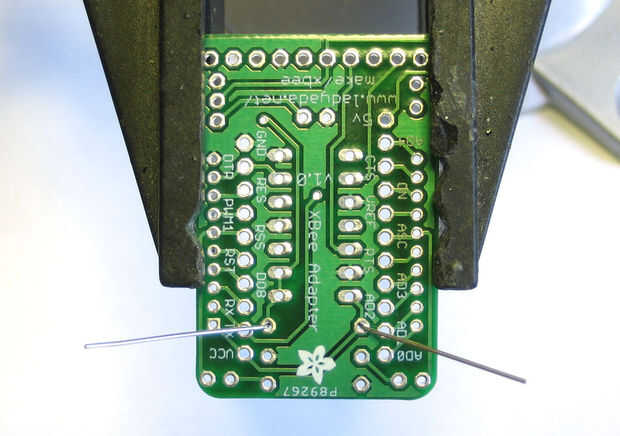

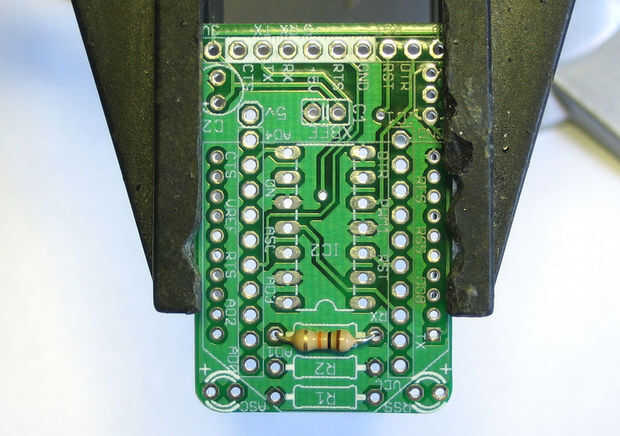

Colocar la resistencia en el lugar marcado con R3. Resistencias no tienen polaridad que significa puede poner en 'de cualquier manera' y que funciona muy bien. Doble las patas de alambre hacia fuera para que se sienta la resistencia contra lo PCB.

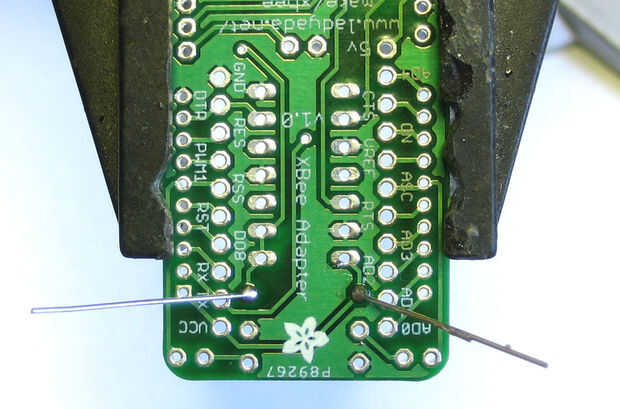

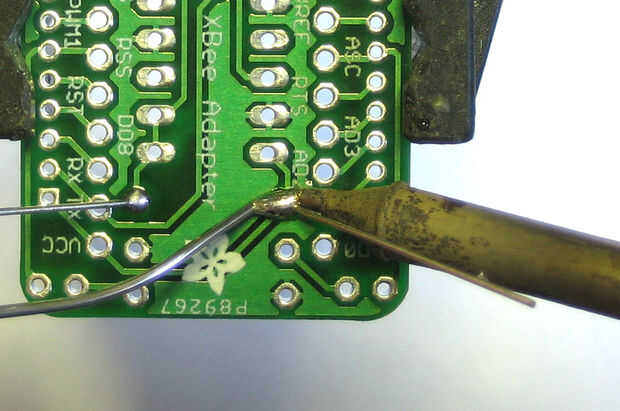

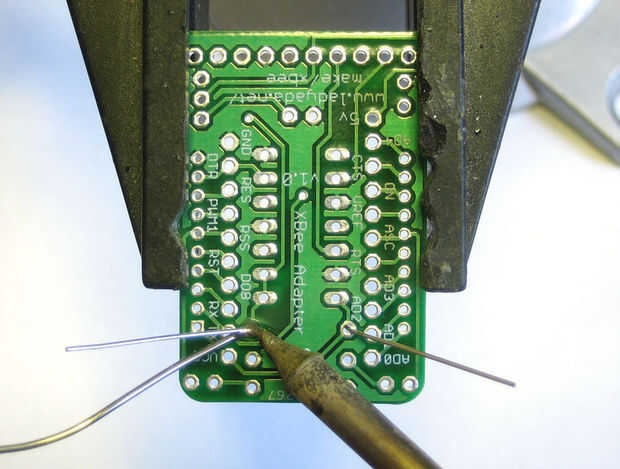

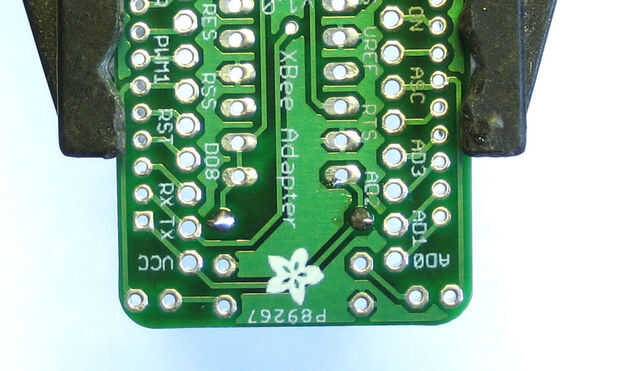

Voltee el PCB. Con su Cautín, mantenga caliente tanto la almohadilla (el anillo plateado alrededor del agujero) y cable () al mismo tiempo durante 2 ó 3 segundos. Luego meter el extremo de la soldadura en crear una Junta de soldadura agradable. Hacer esto para ambos conductores.

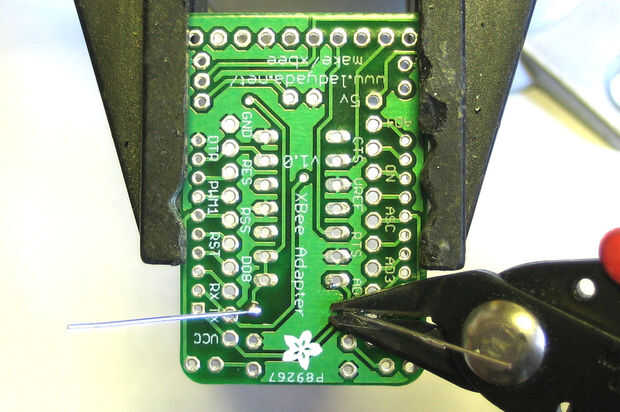

Usando las cuchillas diagonal, cortadas el largo lleva justo encima de la Junta de soldadura.
