Paso 4: ¡ Hágalo! Soldadura lo! Parte 2

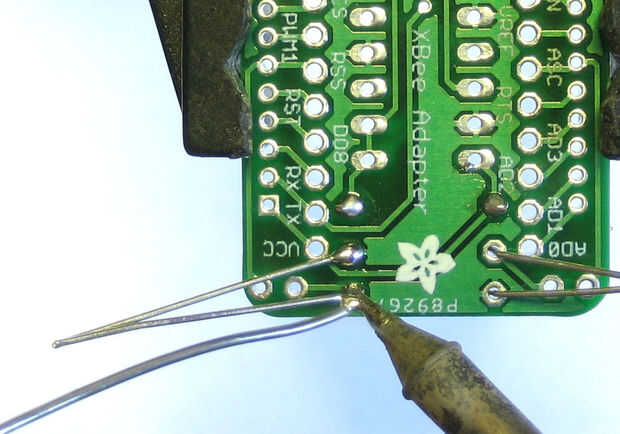

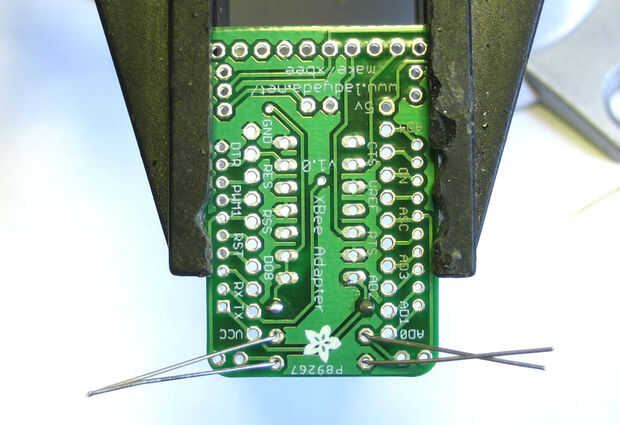

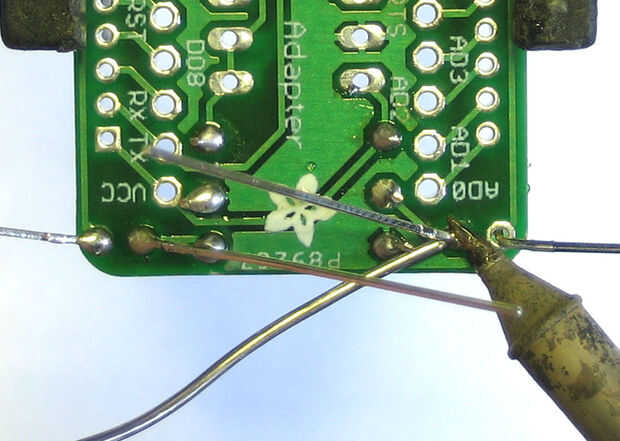

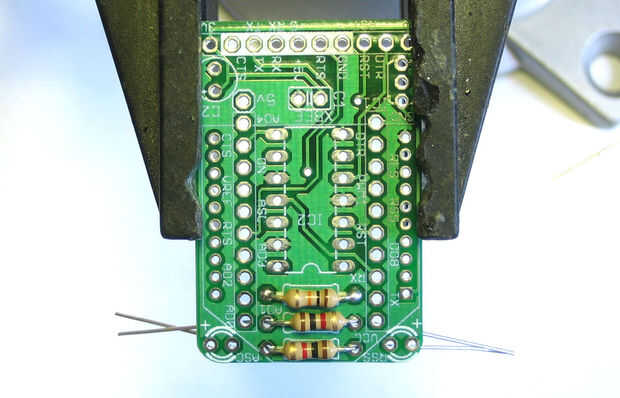

La soldadura de estas dos resistencias utilizando las mismas técnicas que aprendiste de la primera.

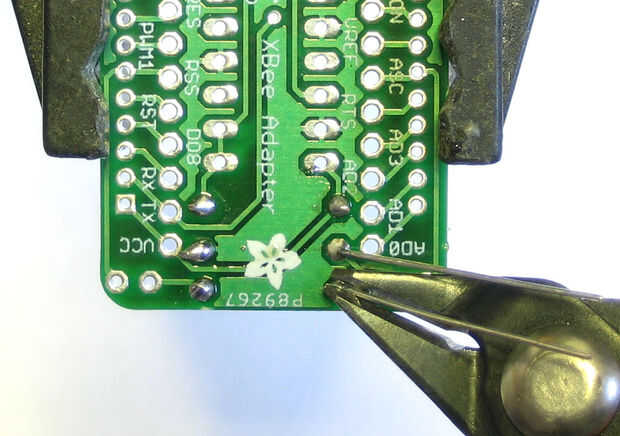

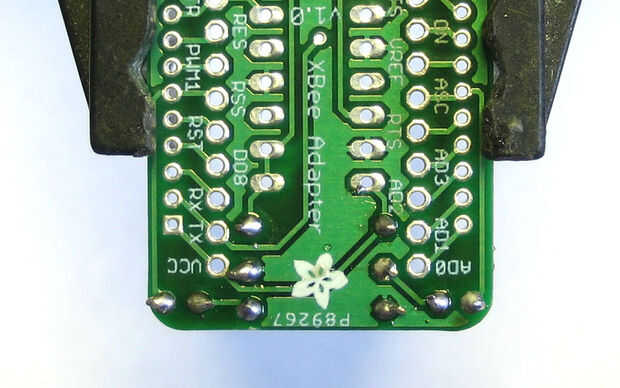

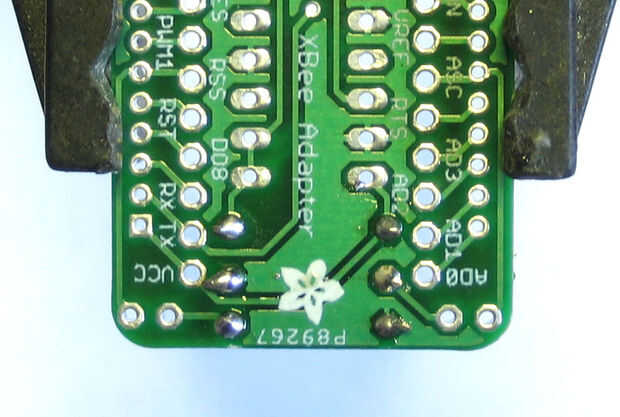

A continuación, utilice las tijeras para cortar los largos cables de las resistencias.
A continuación están los dos LEDs: uno LED indica que el XBee es para arriba y correr ("Asc"), los otros indcates cuando datos es recibidos por la unidad "(RSSI del) y es muy útiles para la depuración.
En estos ejemplos, el LED verde será el "asociado" indicador y el LED rojo será el "recibió fuerza indicador de señal"

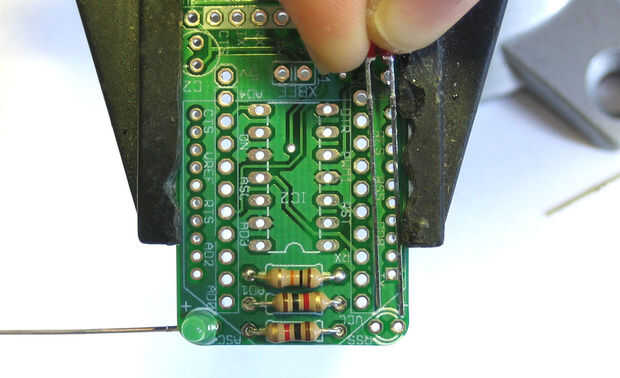

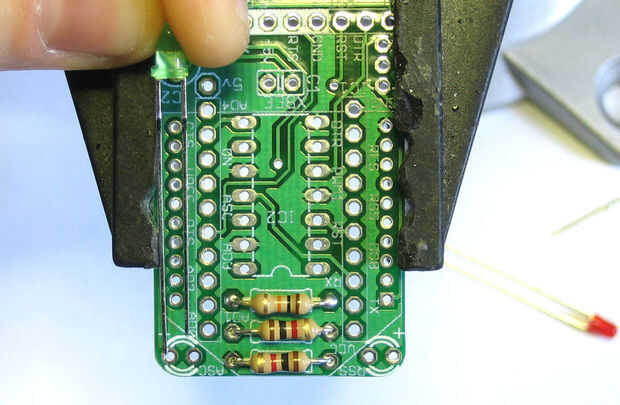

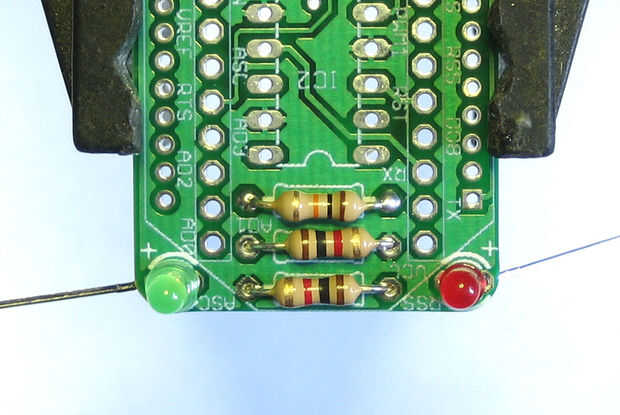

LEDs están polarizados, a diferencia de los resistores. Esto significa que deben soldarse en correctamente para que funcione. El cable más largo del LED es positivo y debe ir en el agujero marcado con un +. Ver las imágenes para una vista detallada de cómo se colocan los LEDs. Si se colocan mal, los LED ' s simplemente no se encienden y puede ser muy confuso

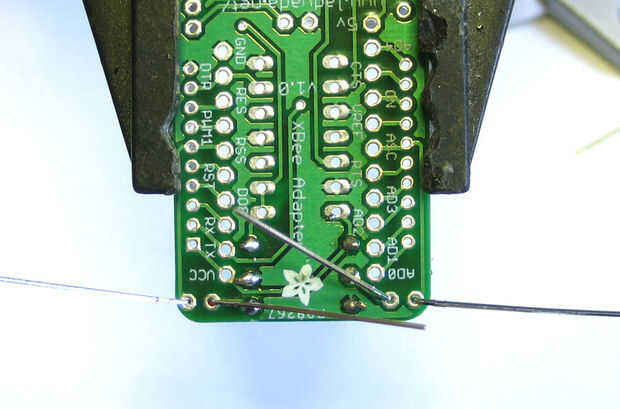

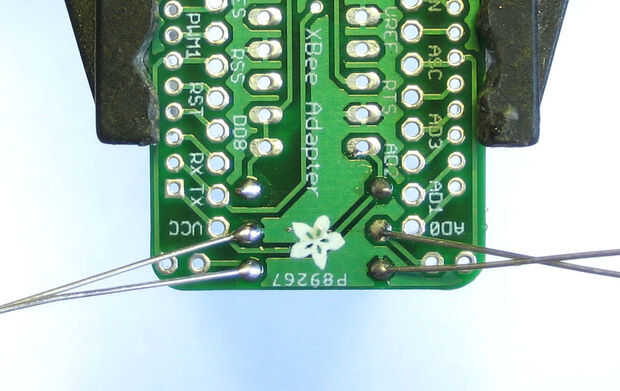

Una vez que se han duplicado comprobar que los LED están correctamente, voltee la placa y soldadura en ambos LEDs. Luego enganche los cables de
