Paso 5: ¡ Hágalo! Soldadura lo! Parte 3

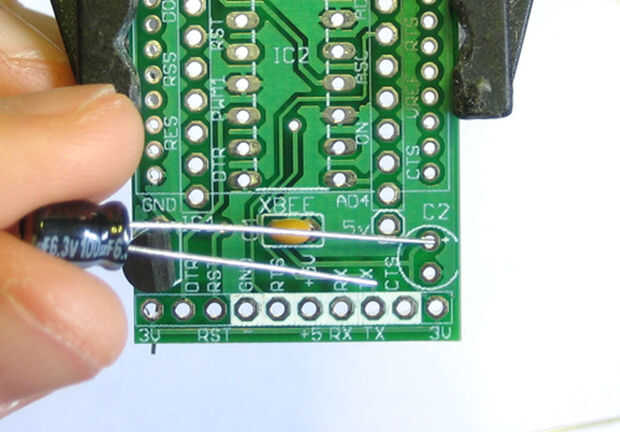

Una vez que el condensador electrolítico es insertar los 3.3V regulador y el condensador de cerámica más pequeños. El pequeño condensador cerámico ayuda a filtrar hacia fuera ruido de alta frecuencia de la alimentación y el regulador convierte la entrada de 5V a 3.3V agradable y constante que requiere que el XBee.
El condensador de cerámica es no polar, tan lugar 'de cualquier manera'
Los 3.3V regulador debe colocarse correctamente, pero es fácil de hacer: simplemente coincidir con la forma en la serigrafía con el semicírculo del regulador.

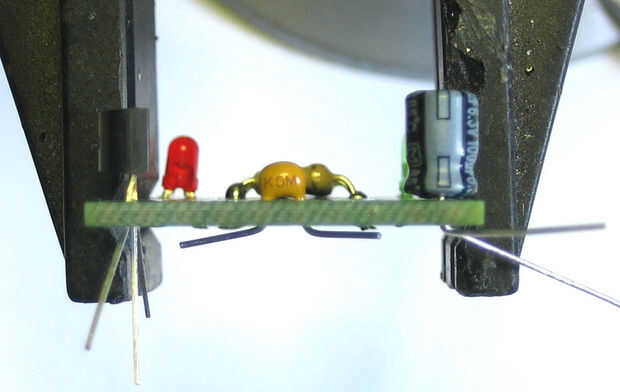

Asegúrese de que el condensador y regulador de sentarse cerca de la placa, especialmente si usted está planeando utilizar un módulo XBee Pro.

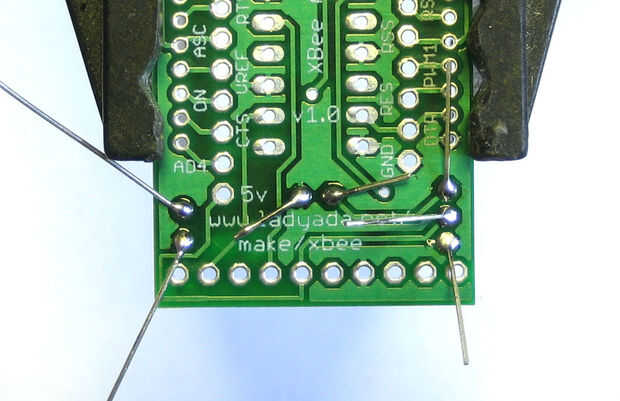

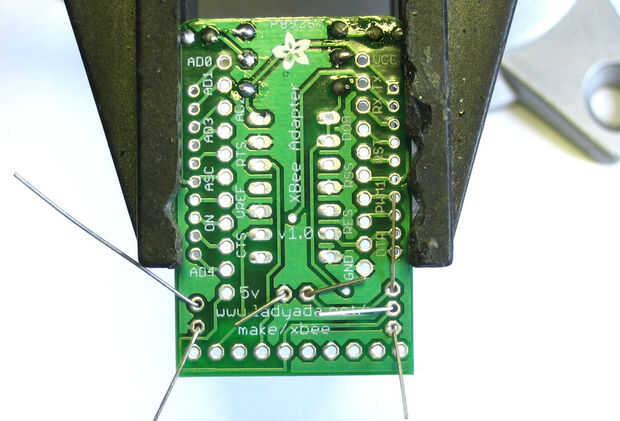

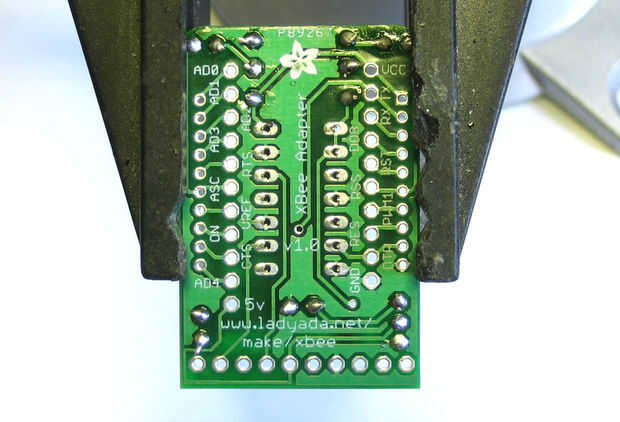

Ahora la soldadura en los componentes de suministro de potencia y las puntas del clip

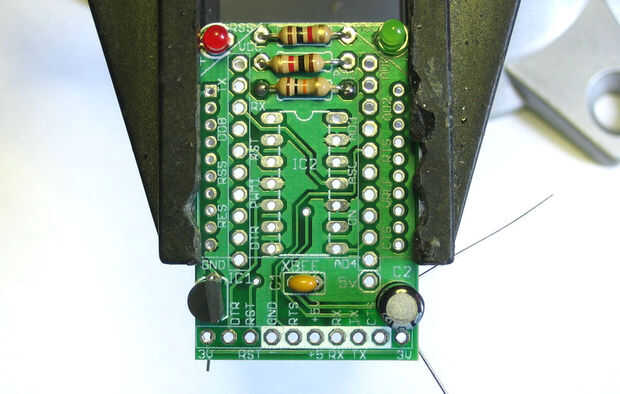

El siguiente es el chip de búfer. Este chip convierte la señal de 2V 5V de la tira inferior de pines a 3, 3V por lo que puede conectar con seguridad lo XBee para circuitos de lógica de 5V. Si usted está planeando utilizar las dos líneas de pines de ruptura paralela en lugar de las líneas en la parte inferior de la PCB, puede que desee omitir el búfer. Sin embargo, la mayoría de la gente la querrá en lugar

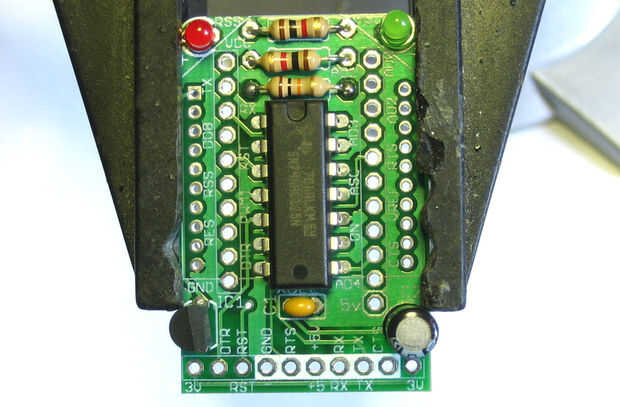

El chip de búfer debe colocarse de la manera correcta para que funcione. Busque una ranura de corte en forma de U en uno de los extremos de la viruta. Esta muesca debe coincidir con la muesca en forma de U en la serigrafía. Ver la imagen para asegurarse de que su derecho en.

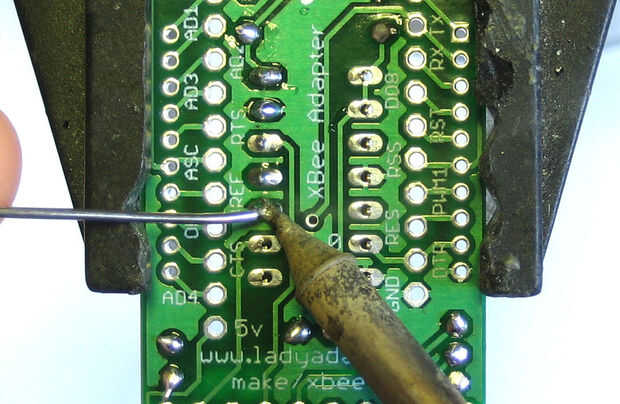

Voltee la placa y soldar en cada pin del búfer cuidadosamente. Los pernos no tendrá que sujetarse una vez que se sueldan en
