Paso 2: Arqueología topológica
Nuestra casa es de tres pisos, construidos en la década de 1970, con algunas adiciones y cambios sobre los años. Como tal, fue muy importante para nosotros abrir y verifique a cada conector modular solo en la casa antes de cambiar nada, o nada había conectado a nuestro sistema de teléfono existente.
Contexto, la planta baja de nuestra casa es el makerspace local 'La madriguera', el primer piso es típico residencial y el segundo piso es Tymkrs (nuestro estudio de grabación, sala de servidores, oficinas, laboratorio de electrónica y sistema de la cañería). Incluyo [y] que corresponden a los códigos de ubicación en el mapa de la pizarra del sistema.
La interfaz de red
No tenemos una caja de interfaz de red. Resulta que las líneas de la compañía de teléfono entra directamente desde el poste de teléfono a través de una pared para un pararrayos / regleta con el interruptor de la caja la tienda del agujero del conejo [S]. Esto me dice que es original a la construcción de la casa (ya que hace ya mucho tiempo se hacen las cosas de esta manera).
La cubierta de misterio
Arriba en el segundo piso oficina allí es una placa de gato misterioso mostrando un logo de sistema de Bell en blanco en lugar de un conector modular [AD]. Curioríficos y curioríficos.
Las tomas de
- Planta baja salón [SSK]
- Primer piso pasillo [H]
- Primera planta dormitorio [MB]
- Habitaciones del primer piso [GB]
- Segundo piso electrónica Banco [B]

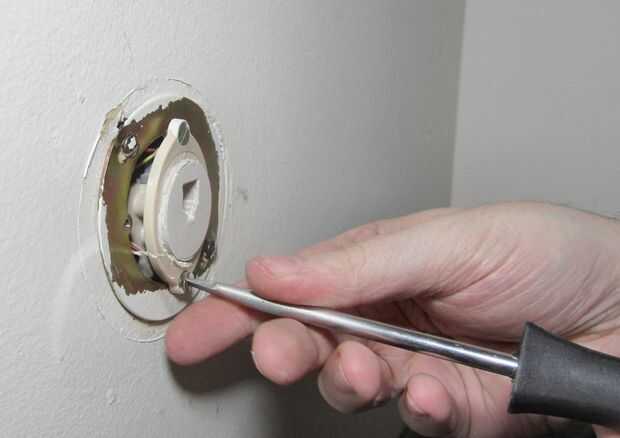

Una vez ubicado y el nombre de nuestros jacks modulares, utilizamos un destornillador de cabeza plana y abrirlos todos.
[S]

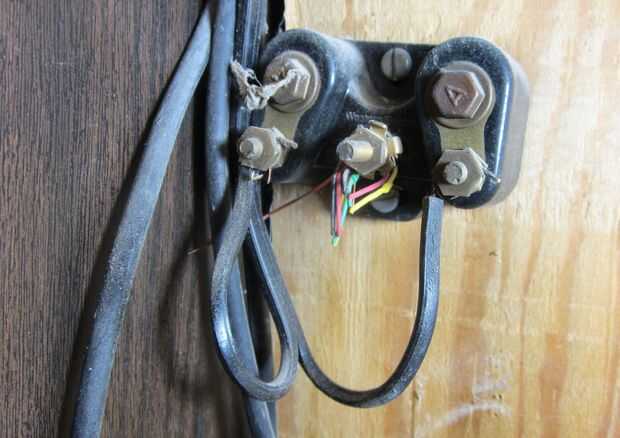

Donde las líneas telefónicas llegan a la casa, encontramos un cable de tres par con sólo el par de WhiteBlue/azul conectado al interfaz de la compañía telefónica. A la izquierda las líneas de la compañía de teléfono conectada al pararrayos y había desconectado el par de WhiteBlue/azul de los terminales. Todas las líneas de teléfono en la casa estaban ahora muertos (y seguro jugar con!).
[SSK]

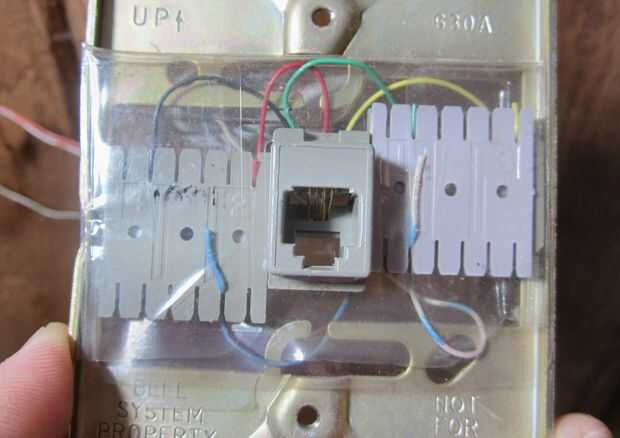

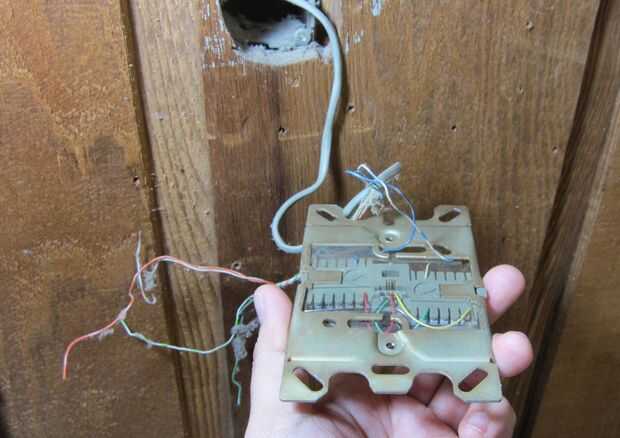

Se trata de una toma de campana sistema de acero inoxidable con pestañas para colgar un teléfono montado en la pared sobre ella. En el interior tenía un bloque de terminal para ponchar. El cable de corriente que era tres pares terminan aquí, con WhiteBlue/azul conectado al anillo de punta en el bloque para ponchar. Es que el cable terminó aquí, inicialmente pensamos que estábamos tratando con un sistema de estrellas.
[H]

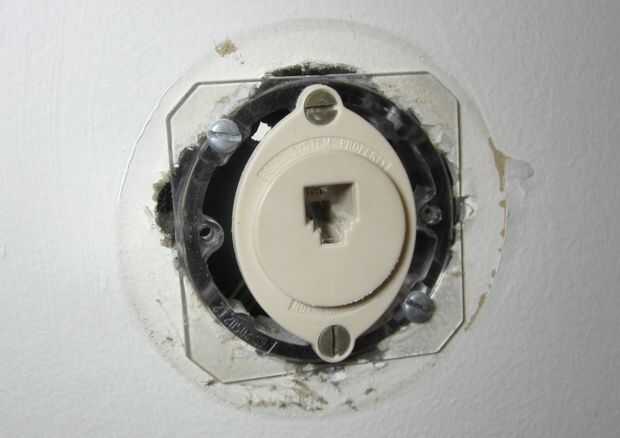

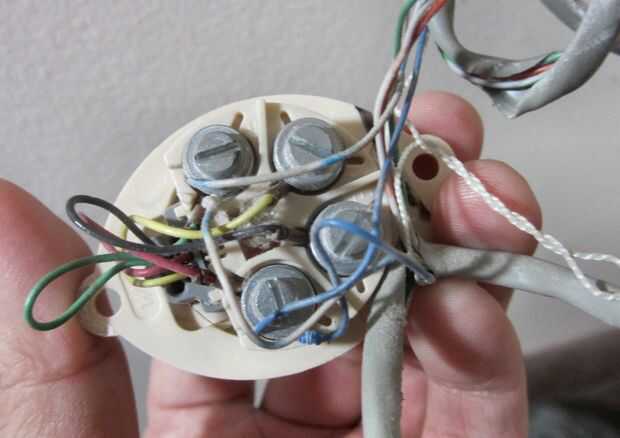

Se trata de un plástico redondo toma sistema de Bell. En el interior tenía GRB & Y terminales de tornillo. El cable de corriente pasado fue tres pares, con WhiteBlue/azul conectado a los terminales de punta/anillo (G/R). Es que el cable de la izquierda a esta jack en dos direcciones, sabíamos que esto no era un sistema de estrellas, debe ser un sistema de lazo con [SSK] el extremo del lazo.
[MB]
Se trata de una caja pegada a la placa base en el dormitorio principal con un alambre con grapas que a lo largo de la placa base de un agujero en la pared. Al otro lado de esta pared es el dormitorio de invitados [GB]. Esto era mucho más moderno y obviamente mayor en décadas después de que el resto del sistema se puso en marcha. Incluso tuve que abrirlo para saber que era un par dos cable GRB & Y. Cheap y pegajoso.
[ES]

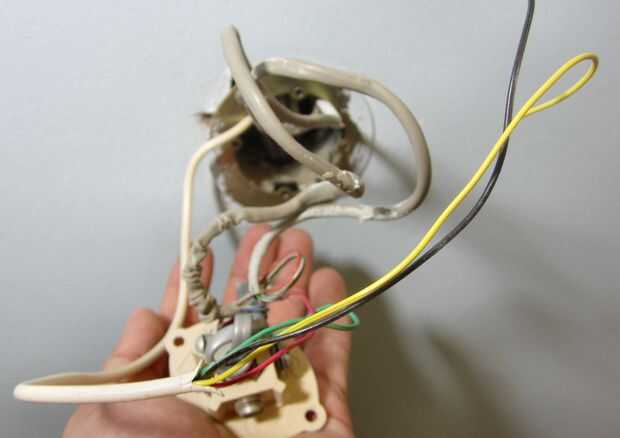

Esta es una ronda sistema de campana de plástico cubierta con un agujero redondo en el centro con GRB & Y terminales de tornillo y de la que cuelga un cable modular flojo. Interior, el cable de corriente más allá de ella es tres pares con WhiteBlue/azul conectado a los terminales de punta/anillo (G/R). Verde y rojo del cable modular está conectado a los terminales G/R, y negro/amarillo de la modular también están conectados a los terminales G/R. Hay un dos par GRB & Y cable aquí así, con G & R conectado a los terminales G/R (sus líneas negras y amarillas se quedan colgado suelto, mierda trabajo alguien). Esto es obviamente el hilo sobre [MB].
[B]

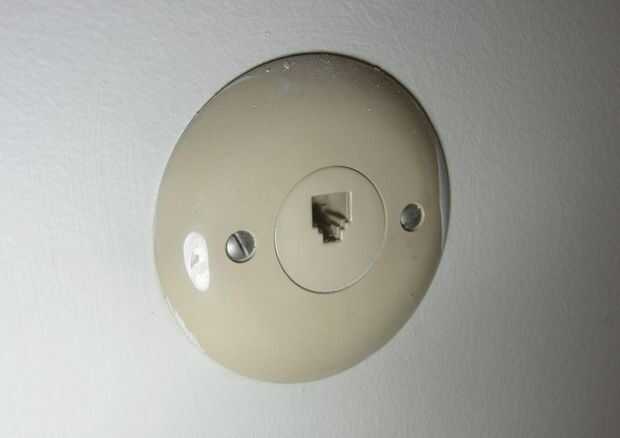

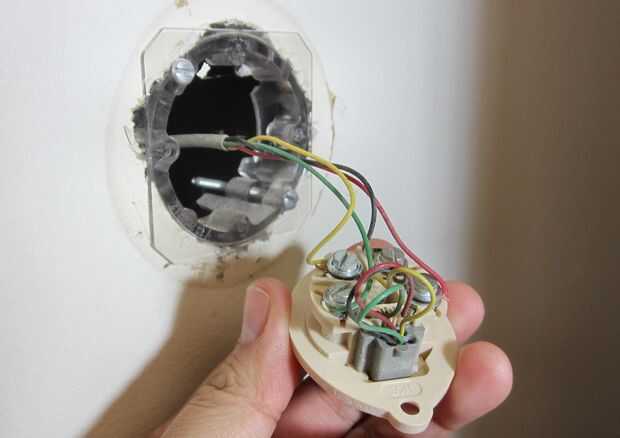

Es un levemente más nuevo redondo plástico Bell sistema modular jack con GRB & Y terminales de tornillo. En su interior, un cable termina aquí. El cable es dos par; G & R a los G & R terminales conectados, y B y Y a Y & B terminales conectados. Este es el único gato en la casa con cable para las líneas duales. EH... esto es un trabajo de calidad, pero obviamente no forman parte del bucle original. ¿Lo que está sucediendo aquí?
[AD]

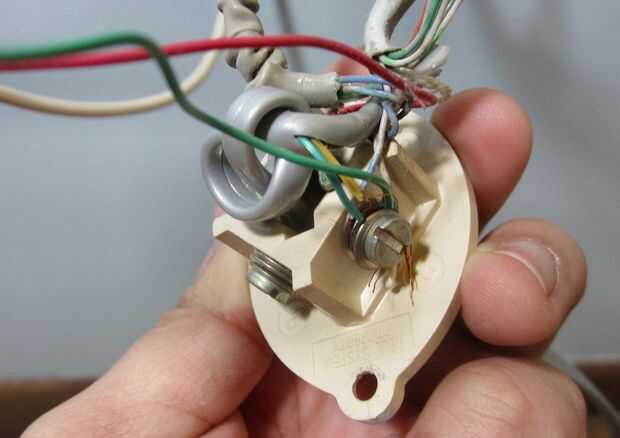

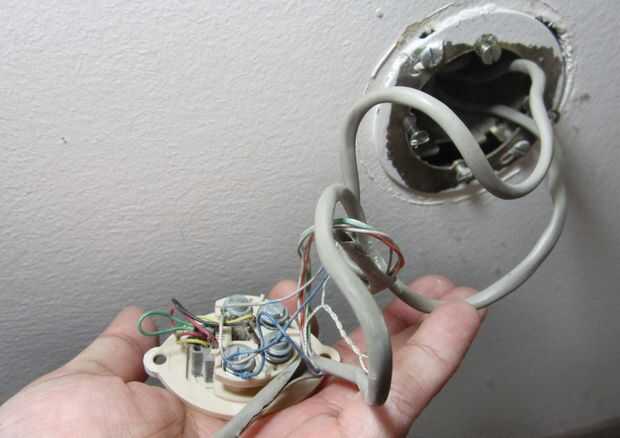

Se trata de una pintada sobre redondo plástico cubierta del sistema de Bell. En el interior, pasa un cable de tres par. También hay una más reciente GRB & Y cable aquí con G conectado a WhiteBlue, R conectado a azul, el negro conectado a adherencia y amarillo conectado a Orange. Ah, esto se debe que [B] se conecta en el sistema!
Razonamiento deductivo
Ahora que nos hemos echado un vistazo a todo. Parece que tenemos un sistema de lazo con dos ramas: [es] y [B]. También parece que cada conector modular solo es por cable (algunos en rotonda formas) para que su par rojo/verde se conecta al par de WhiteBlue/azul en nuestro lazo.

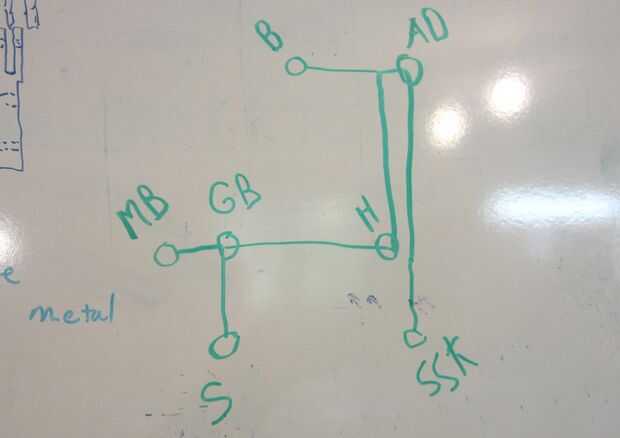

Una vez que recoge todos los hechos y armado con su conocimiento de cómo funciona, es hora de dibujar un mapa de Cómo crees que todo está conectado. Mina dibujé en la pizarra, dejando mucho espacio para notas y ajustes más tarde.
