Paso 3: Un Plan de
Creación de la

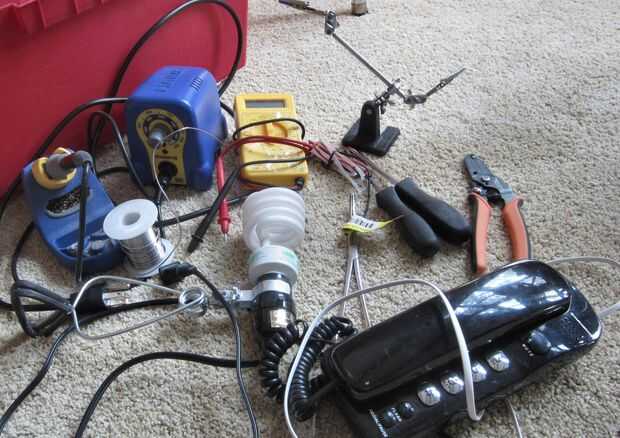

En este punto, hemos aprendido mucho solo vagando por la casa con un destornillador de cabeza plana en colores. Para preparar un plan real para usar esos cables para nuestros propios propósitos, sin embargo, vamos a necesitar para nuestro juego. Para esto, agarré una caja de herramientas y había rellenado con algunos juguetes.
- PBX
- Peladores de alambre
- De la soldadura
- Encogimiento del calor
- Estación de soldadura
- Multímetro
- Luz de trabajo
- Telefonía básica
- Manos ayudantes
- Pinza hemostática
- Destornillador de cabeza plana
- Destornillador de Felipe
- Cable modular con verde pelado y rojo conduce
No todo esto es absolutamente necesario, pero si voy a realizar cambios en cualquier cableado en nuestra casa, voy a dejarlo en un estado mucho mejor que en que lo encontré. Conectores de engarce y suelta los cables pueden haber sido lo suficientemente buenos para la tecnología de la compañía de teléfono, quiero mis parches para ser soldado y sellado en calor tubería de encogimiento.
Inicial de prueba

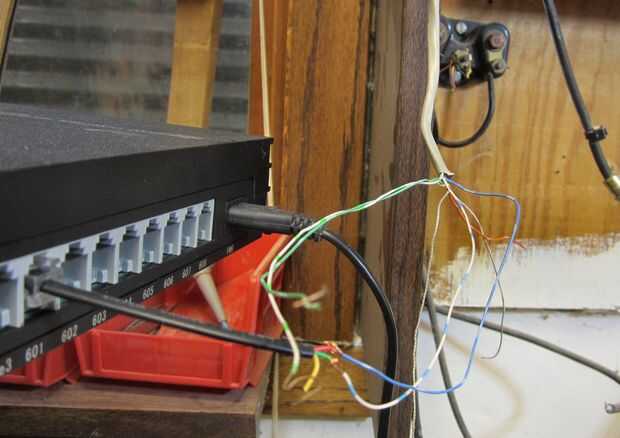

Una vez que tenga un kit de herramientas junto, es hora de probar cualquier hipótesis que afirmó en el paso anterior. En nuestra casa, esto es muy obvio, todo se conecta a un solo par. Así que cabeza a [S] Conecte el par de WhiteBlue/azul hasta el verde y rojo en mi cable modular despojado y conectar a una línea de extensión de mi PBX. Energía hasta la central telefónica. En este punto cada conector modular en la casa debe estar conectado a eso vivo EXT. PBX
Voy a cada gato, conecte mi teléfono básico y busque un tono de llamada del PBX. Parece que nuestros pies pagado apagado. Cada gato de teléfono solo en la casa tiene un tono de marcación.
Si encuentras que lo que pensabas que iba a suceder no, entonces es hora de volver al paso anterior y hacer un poco más de la arqueología. Cuanto más sepas para determinadas sobre el sistema existente con antelación, más fácil será para formular un plan sólido para que lo vuelva a conectar.
Donde poner el PBX
El PBX es donde todas las líneas convergen. Si usted tiene un sistema de estrellas, el PBX va naturalmente en el centro de la estrella. Si usted tiene un sistema de bucle, puede estar tentado a poner el PBX al principio del bucle. Tenga en cuenta que si haces esto, sólo tenemos tantas líneas de extensión como usted tiene pares. Si lo piensas, colocando su PBX en algún lugar a lo largo del bucle (y su lazo en medio) le da dos veces tantos pares discretos para trabajar con. Otra cosa a considerar es que si pones tu PBX cerca de algunos de los equipos debe conectarse, esos dispositivos no necesitan tomar pares dentro de la pared en todo.
En mi caso, me di cuenta de que es [AD] en medio del bucle (duplicación de mis pares) y en una rama (darme dos pares más) y la derecha por encima de uno de los escritorios en la oficina (me ahorro un par de uno de los teléfonos) y cerca de la sala de servidores (me ahorro dos pares más de equipo que necesita estar cerca del conmutador de red). ¡ Gracias cubierta de misterio! Por ser inteligentes sobre donde estoy poniendo mi PBX, aunque mi sistema de circuito sólo tiene tres pares, voy a ser capaz de implementar fácilmente siete extensiones discretas y una línea dedicada a.
Planificación de extensiones
Lo primero es identificar cualquier gatos que comparten el mismo número de extensión. En mi caso quiero la habitación y el pasillo al ring al mismo tiempo cuando entra una llamada. También quiero el dormitorio de invitados y la banca electrónica para compartir una extensión para que los equipos antiguos que viven en la habitación pueden ser trabajados en el banco sin tener que cambiar cualquier configuración del módem.
Luego resolver el resto. Personalmente, quiero que todo el resto de las tomas para tener sus propias extensiones, para que cualquiera de ellos puede llamar directamente a cualquiera de las otras extensiones. También quiero el jack modular en la banca electrónica para tener dos extensiones. Esto me permite tener dos ordenadores vintage en el Banco, y que llamar unos a otros. Porque impresionante. También tuve que agregar una rama que conecta [AD] sobre a [SR] (la sala de servidores). Se trata de un cable de cuatro pares, y sólo dos de la pareja estoy usando por ahora.
Asignar pares
Primero Compruebe que tiene suficientes pares para cubrir todas las extensiones que desee. Realmente terminé con unos extra.

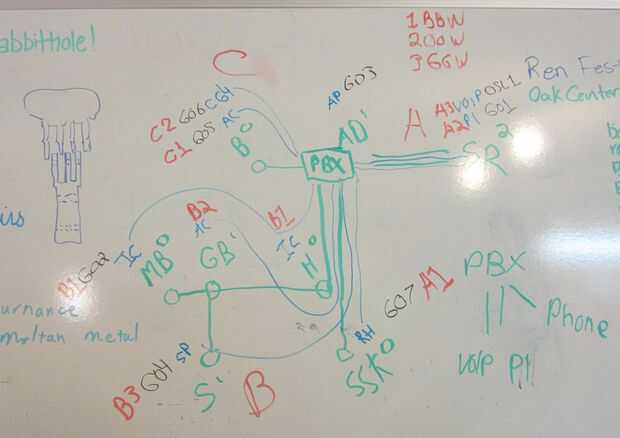

A continuación, llegar a [y] para cada una de las extensiones de pares. Puedes ver los míos en azul en la pizarra en la foto. Esto hace mucho más fácil mantener.

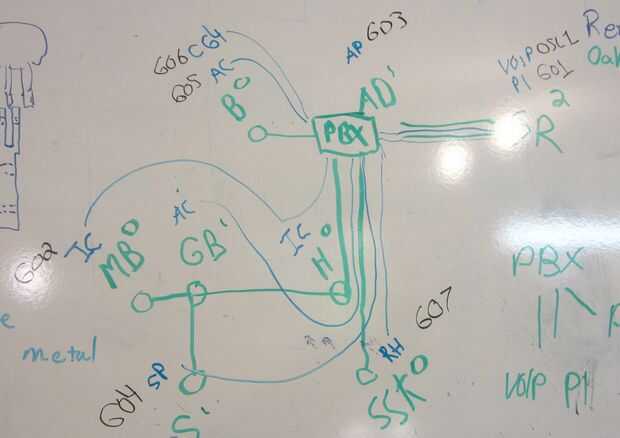

Luego, seleccione qué teléfono de extensión de PBX número cada uno de sus pares terminará enchufado (mina están en negro). Una vez más, mucho más fácil hacer un seguimiento de si escribes en el mapa.
Por último dibuja líneas de conexión cómo cada uno de sus pares de extensión está conectada a través de la central telefónica a su modular mostrados.
Coffee Break

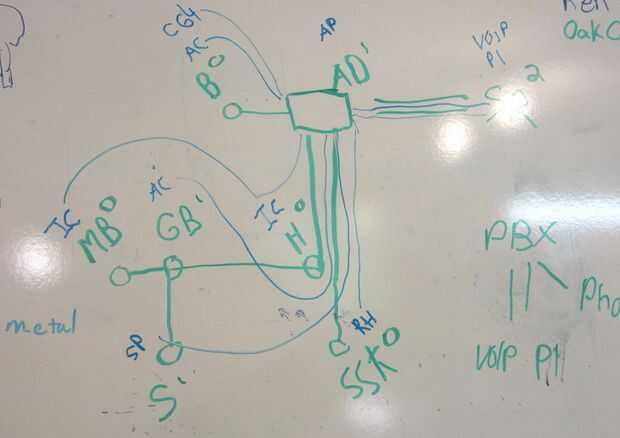

Triple comprobar su trabajo hasta ahora. Cualquier error que se captura ahora le ahorrará un montón de esfuerzo más adelante. Me pareció que sacar físicamente la topología de red en una pizarra una gran idea. Estas cosas son demasiado complicadas de mantener en su cabeza pero obvio cuando dibuja hacia fuera.
Ahora que ya tenemos un plan, conseguir la caja de herramientas, es tiempo de volver a!
