Paso 4: modificaciones
Si usted planea las cosas bien, usted probablemente no necesitará hacer muchos cambios en los jacks modulares. En mi caso, yo sólo necesitaba cambiar dos tomas.
Abajo en el agujero del conejo, se ha cambiado el jack para conectar a par 2. Para ello he desconectado par 1 (WhiteBlue/azul) de la cuadra para ponchar y WhiteOrange y perforados naranja hacia abajo en el bloque en su lugar. Fácil!

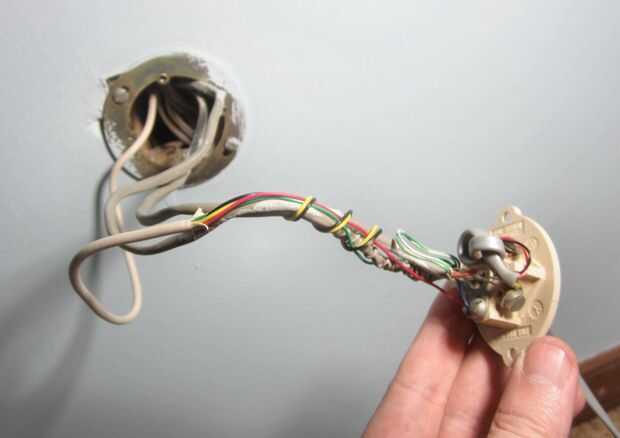

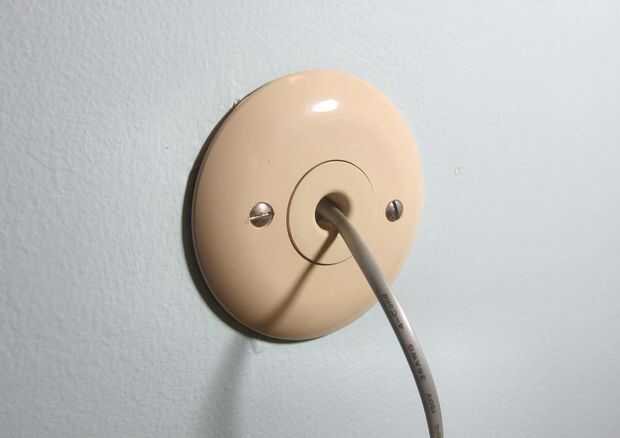

En el dormitorio de invitados, necesario para cambiar el cable modular colgante a par 2 y quería limpiar el trabajo de hack de que alguna vez agrega la rama de habitación principal cama. Se trata de la modificación en la foto superior.

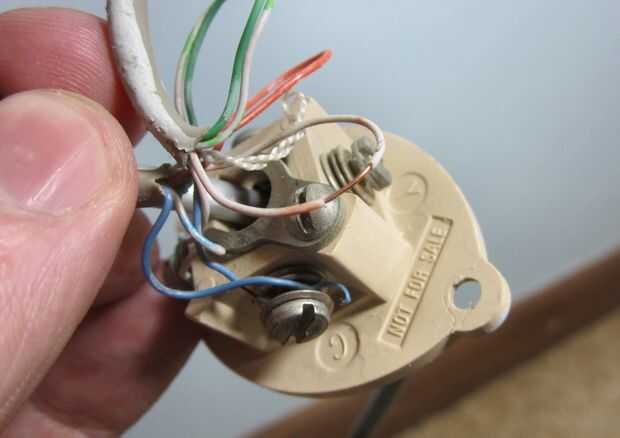

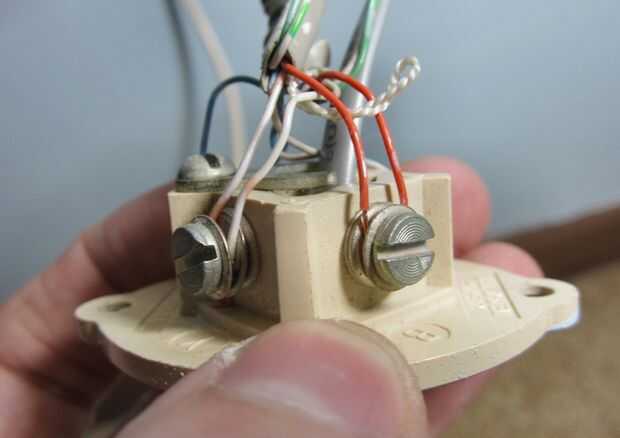

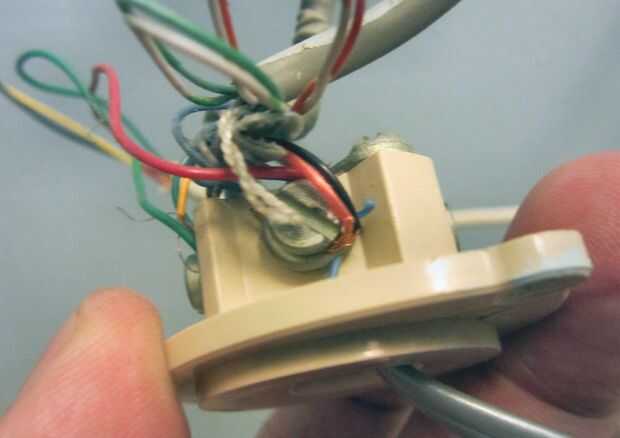

Mirando dentro, las cosas son un poco un lío, y sólo dos de las cuatro terminales estén en uso. Empiezo quitando algunos de blindaje de par 2 (WhiteOrange/naranja). Lazo aquellos alrededor de los dos terminales no utilizadas. Quiero el cable modular colgante con este par.

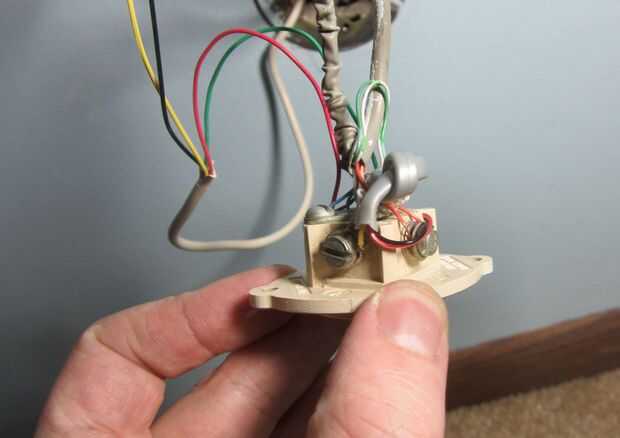

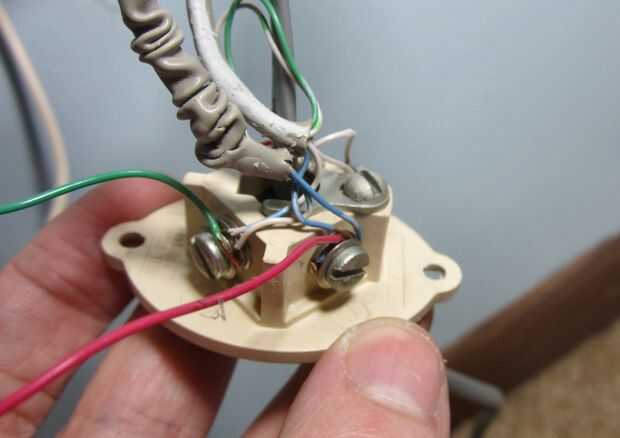

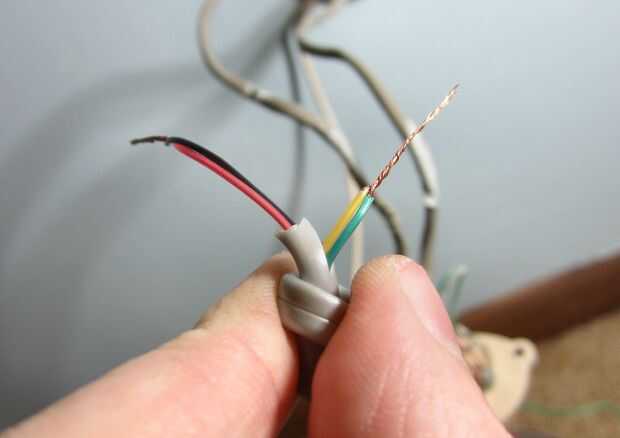

Afloje el otro par de terminales y retire los alambres del cable modular colgante. Gire ambos punta de cables juntos (verde con negro) y dos cables anillo junto (rojo con amarillo). Nota que hice esta mal en la foto, me recuerdan a llegar allí y arreglar eso, jaja (que es lo que tengo para copiar lo que hicieron sin pensar)! Entonces los soldados juntos y recortado cosas a una longitud razonable (no más deshilachados cables descuidados). Ahora que tengo un par limpio agradable, utilizar los terminales para la conexión punta (verde) par 2 (WhiteOrange) y anillo (rojo) a par 2 (color naranja).

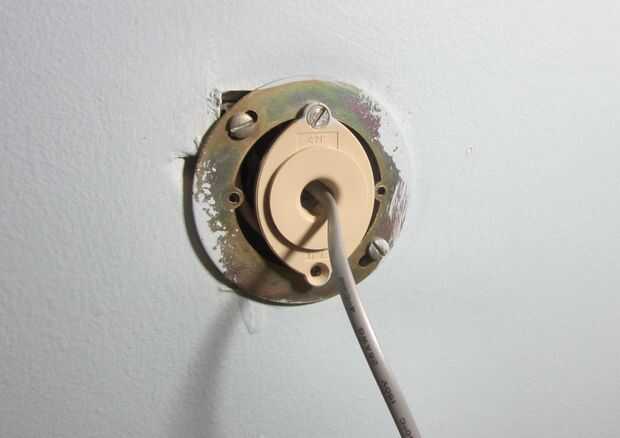

La rama que recorre en el dormitorio principal está conectada al par 1, y que es la pareja que quiero, así que les dejo ya es. Entonces Envuelva el lío en el segundo par de cables de poder para hacer cosas agradable y limpia. Tornillo modular nuevamente dentro de la estructura y volver a colocar la placa de cubierta.
Ahora el dormitorio principal y la habitación están en sus propios pares, y todo es correcto y bueno en el mundo. Eso fue fácil!
Con nuestra modificación completa, es tiempo para conectar la central telefónica en el sistema.
