Paso 5: PBX conectores
Un PBX, por su naturaleza, tiene un montón de cosas conectados a él. En este Instructable, la mayoría de esas cosas son pares de cables dentro de la pared. La central telefónica tiene una fila de conectores modulares, pero estos pares de los cables aún no tienen enchufes modulares sobre ellos. ¿Cómo nos resuelve este problema de gratis? Reutilizar!
Si eres como nosotros, hay una caja en algún lugar en el sótano o el garaje llenado de cables extras al azar y conectores de cada pedacito de la electrónica que ha tenido. Si no tienes una caja de cables de varios, debe considerar a partir de uno. Me fue cavar en nuestra caja y sacó cada filtro DSL solo que he podido encontrar. Estas son las cajas de cola de cerdito que vienen con los módems DSL que coloque entre cada teléfono y la roseta de la pared (para evitar que el módem DSL y los teléfonos interferir uno con el otro). La compañía telefónica siempre parece enviar un montón de extras. No usamos DSL ya aquí, por lo que estos filtros son una gran fuente para las partes. Cada uno tiene un cable corto con un enchufe modular en el extremo. Perfecto!
Fabricación de los conectores de la PBX

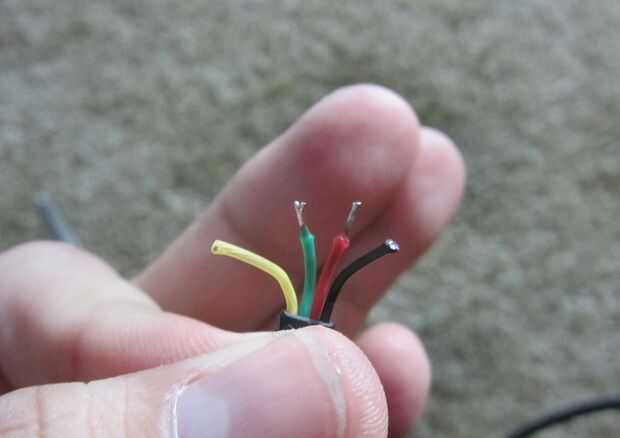

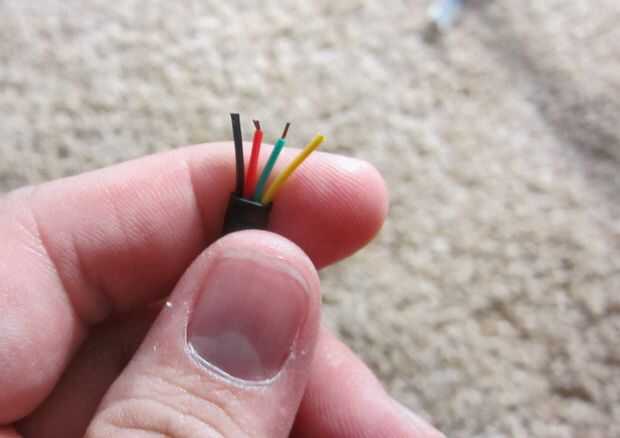

Quitar con cuidado los cables de un pequeño montón de filtros. A continuación, tira de los cables verde y rojo en cada uno de los cables. Yo les lata con alguna soldadura. Los cables son demasiado corto para lo que quiero hacer, pero eso está bien en su mayoría quieren los conectores de todos modos.

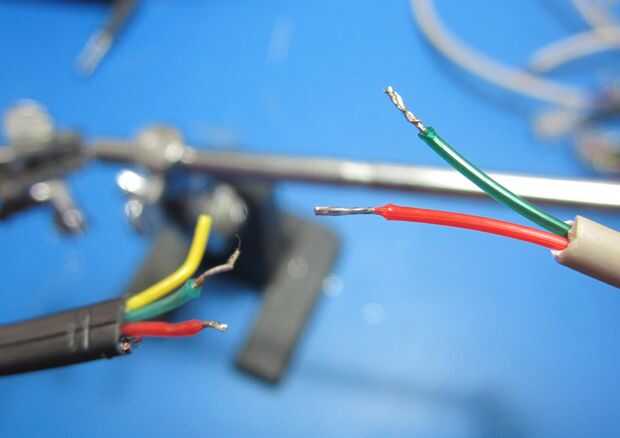

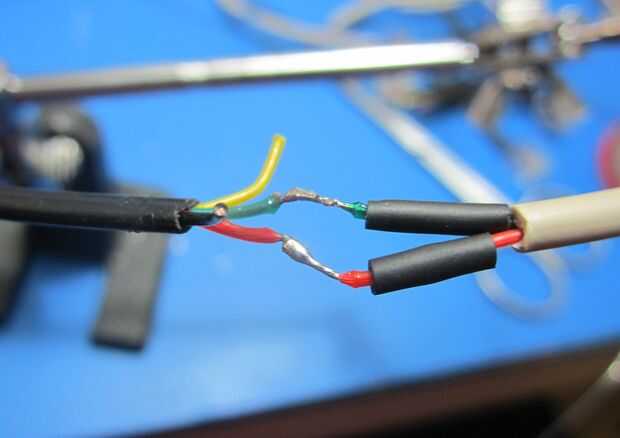

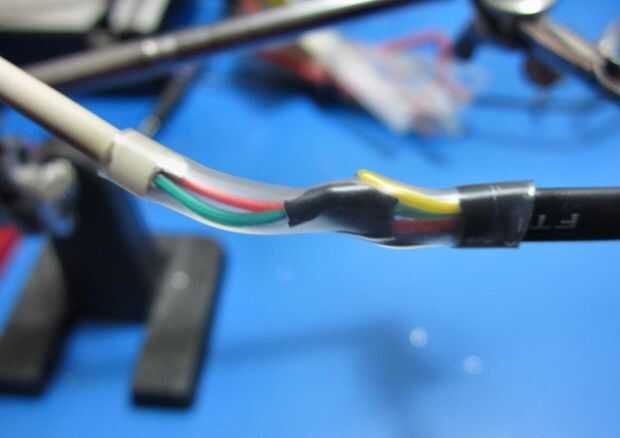

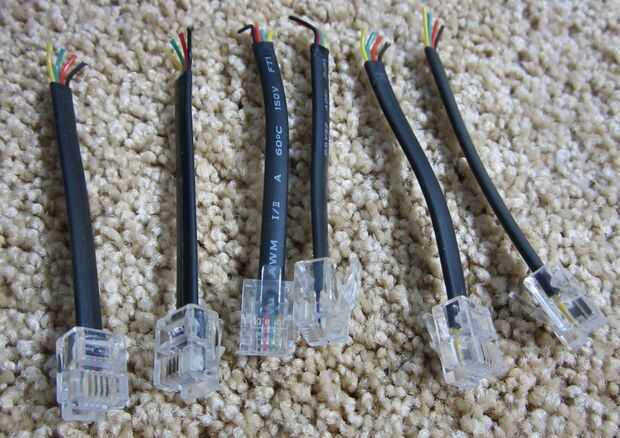

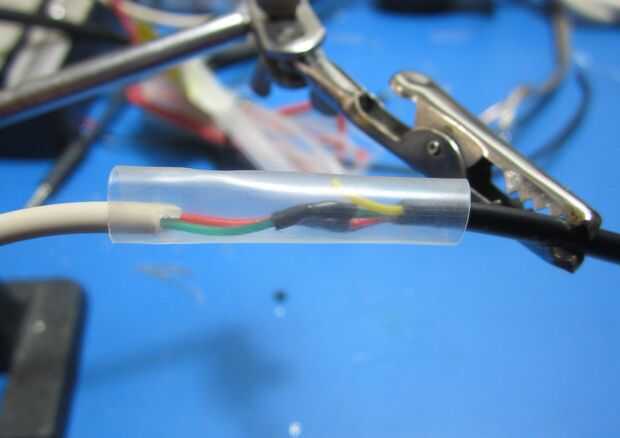

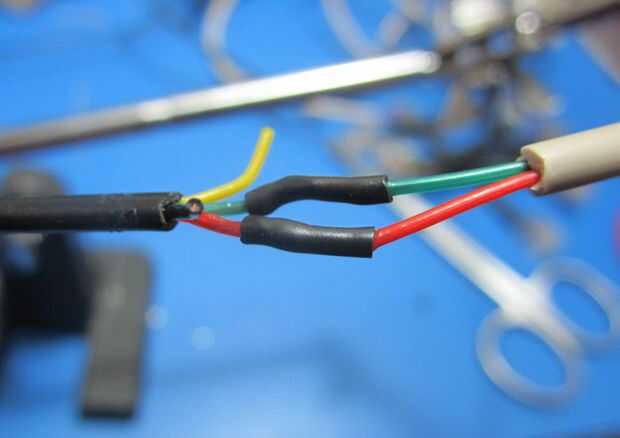

I cavar alrededor de la caja de cables más y encontrar un rollo de cada par de cable de teléfono. Este corto en longitudes iguales, uno para cada uno de mis coletas modulares. Los extremos de la tira, soldadura y calor retráctiles tubo una cola de cerdo para cada uno. En este momento tengo un buen montón de cables lo suficiente como para ir de la cubierta de misterio [AD] a mi PBX. Romper mi impresora digital de etiquetas, imprima etiquetas con los números de extensión y péguelas a cada uno de los cables. Podría hacerlo con cinta y una pluma, pero no importa lo que hagas... etiquetar estos! Cuando sea el momento para tapar todos estos en la central telefónica, buena etiquetado hará toda la diferencia.
Golpear ligeramente las líneas de teléfono

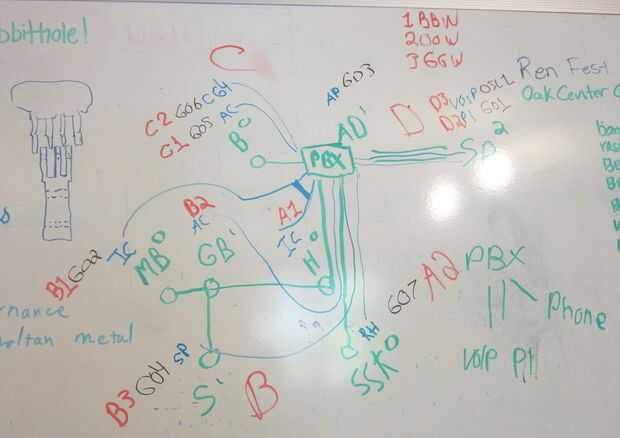

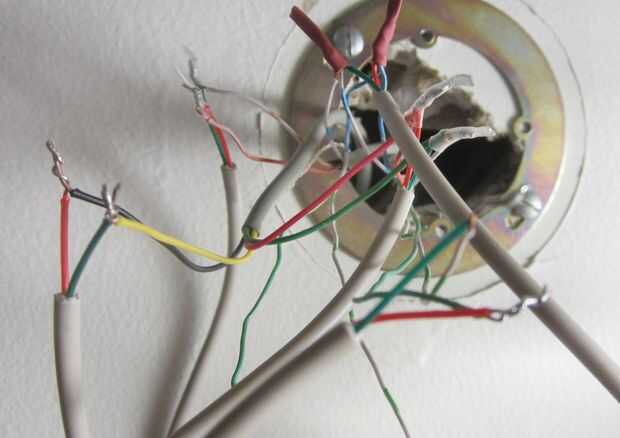

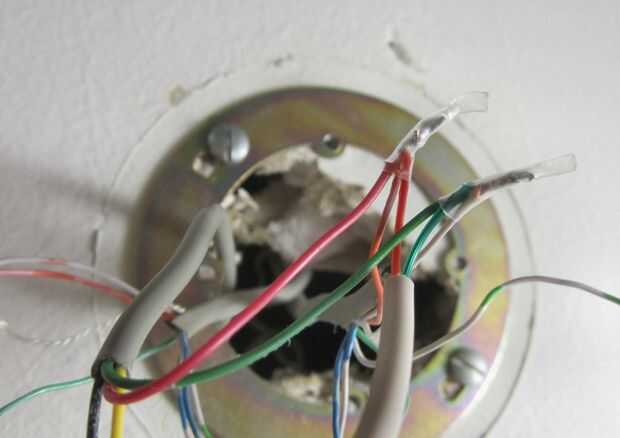

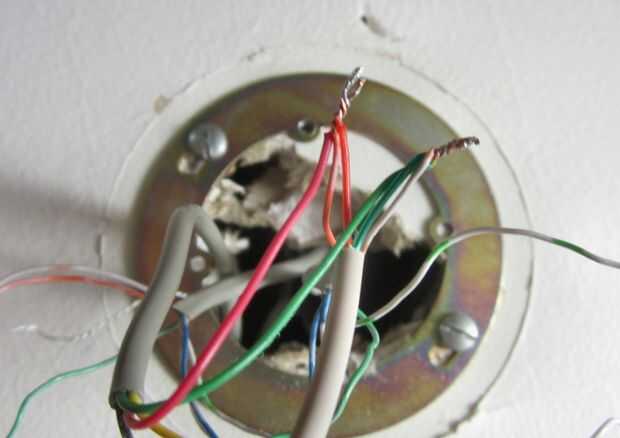

En este punto es momento de cablear los conectores de PBX hasta los pares de línea dentro de la pared. Consulte el mapa para ver cual EXT conector va a que par en la pared. Torcedura de punta a punta y anillo a anillo... Desmontaje de soldadura y reducción de calor según sea necesario. Usé el PBX para cada conexión de prueba como lo hice.
La prueba era lo más divertido de todo el proceso. Una persona se sentaría en la central telefónica con un teléfono conectado a 603 EXT. La otra persona ejecutar al gato en cuestión con un teléfono básico, luego marcar 603. Si todo estaba conectado, 603 anillo y entonces conseguimos totalmente distraídos por la novedad de comunicarse a través de nuestro propio sistema de teléfono privado. "Usted colgar primero" "No, usted colgar primero"

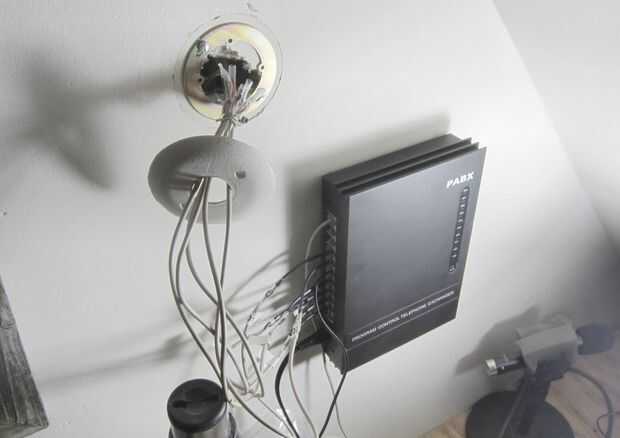

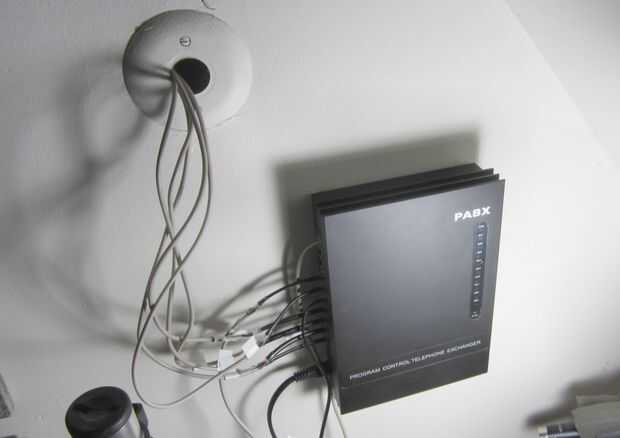

Una vez que todas las líneas de prueban bueno, I perforó un agujero a través de la cubierta de misterio, alimenta todos mis conectores de pbx a través de ella, envuelto cualquier par extra alrededor del paquete y atornilla la tapa en su sitio.
Conectar todas las cosas

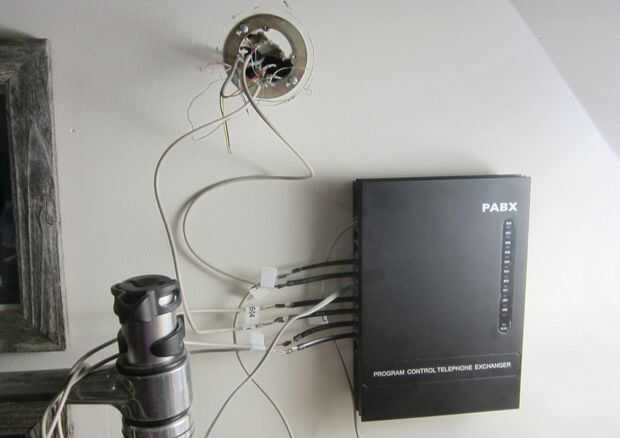

Ahora que todo es cableado y probado, conecte todos los conectores de PBX a sus gatos en el PBX. Felicitaciones, ahora tiene una red de teléfono completo soplado corriente a través de sus paredes. Encienda la PBX y tratar de marcar varias líneas de otras líneas a través del sistema! Si cualquier parte de su sistema no está trabajando la forma que desee, ahora tienes el conocimiento para llegar y hacer ajustes.
