ADC10 Tutorial para MSP430 Launchpad (5 / 7 paso)

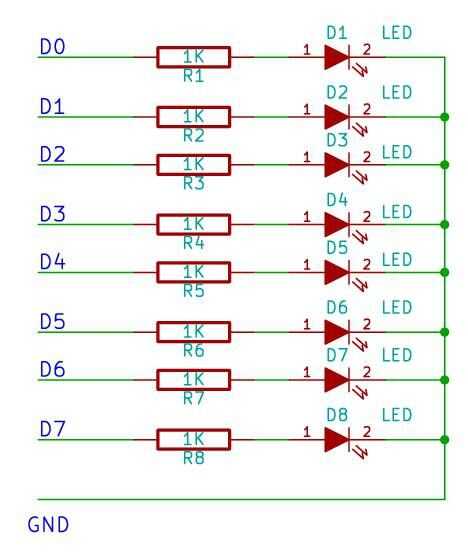

Paso 5: Diagrama del circuito de la pantalla de gráfico de barras

Aquí la tierra de 8 LEDs son conectados juntos y se sacan los terminales positivos a través de resistencias de 1K. En el Software de visualización de datos, 2 puerto del MSP430 se utiliza para controlar los LED, conecte tan

P2.0 D0 o el primer LED

P2.0 a D1 o el 2 º LED

...

..

y

P2.7 D7 o el LED 8.

Conectar la tierra común del LED a tierra MSP430.
