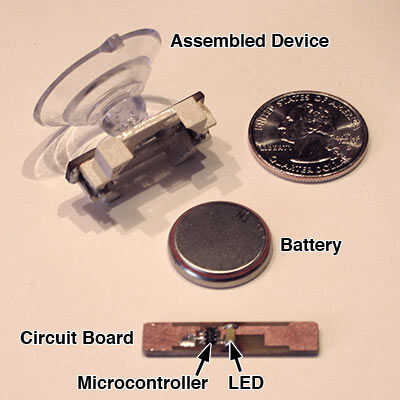

Paso 1: El dispositivo
-El microcontrolador sí mismo. En este caso usé un PIC10F206 de montaje en superficie ya que es lo que tenía en la mano, pero casi cualquier microcontrolador simple hará siempre que tenga las facilidades para programar.
-Un LED blanco. He hecho Skins utilizando variedades a través del agujero de montaje en superficie y 3mm.
-Una moneda de litio de 3 voltios (CR2032 en este caso) de la célula.
-Portapilas.
-Placa de circuito para contener los componentes. Ya que yo estaba usando piezas de montaje en superficie, opté por grabar algo para la ocasión. Si utiliza componentes por-agujero, el diseño es bastante simple es probable que un pequeño trozo de PCB perfboard con puentes de alambre suficiente.
-Una ventosa de goma transparente; paquete de seis de la ferretería local.
-Pegamento de algún tipo. Caliente-derrite el pegamento, adhesivo de silicona o cianoacrilato "Krazy Glue" debe todos funcionar bien.
-Calcomanía del logo de Apple se adhirieron a una ventana de vidrio transparente.
Dos componentes que suelen aparecerán en proyectos de LED y el microcontrolador son brilla por su ausencia: no hay ningún resistor limitador de corriente para el LED (el reloj de litio utilizado es intrínsecamente limitado en corriente), y no hay ningún condensador de desemparejamiento entre conductores de alimentación del microcontrolador (simplemente no era necesario en esta aplicación no crítica).
