Adición de soporte de Bluetooth a tu coche (1 / 6 paso)

Paso 1: Equipo necesario

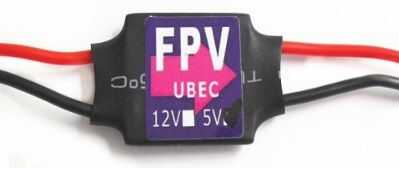

1. Convertidor DC-DC reductor (salida fija 5V). Compré mina de Banggood por 2.27$ envio incluido, #SKU151702.

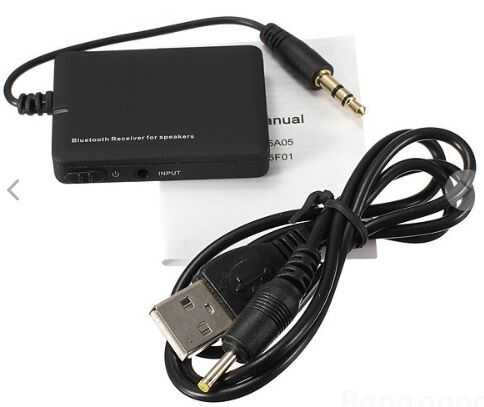

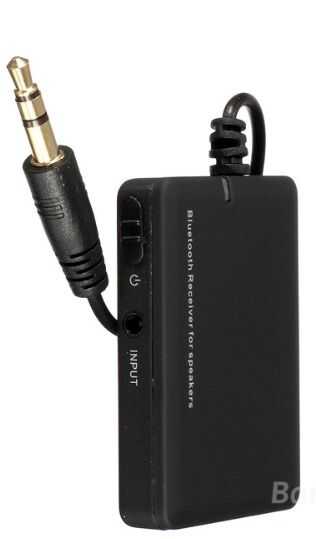

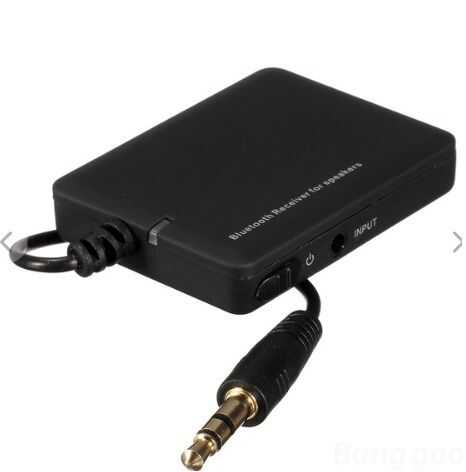

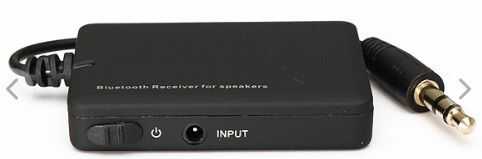

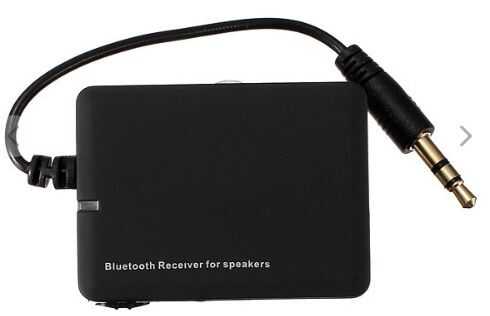

2. Bluetooth A2DP receptor con salida de audio analógica 1/8". He comprado mina de Banggood de 8.83$ envio incluido, #SKU151813. Tenga en cuenta que la entrada que se muestra en las fotos del producto es la entrada de energía. [Editar] El módulo utiliza en primer lugar incluye una batería interna y no se arranca correctamente todo el tiempo. Me cambié a un dongle USB alimentado sin batería interna en lugar de otro y ahora funciona como un encanto. Usted puede conseguir esos A2DP con USB con salida de audio de 1/8" en eBay por alrededor de 4$ incluyendo el envío. Normalmente el dispositivo negro rectangular como se muestra en las fotos no es lo queremos, probado y no funcionan. Conseguir una mochila que parece una unidad USB con una salida de audio de 3,5 mm (1/8").
3. posición 2 kit de conector rectangular. Esto va a ser utilizado para conectar el coche + 12V para el módulo una vez terminado. Facilitará la eliminación cuando se requiere servicio. Molex, Amp, TE son buenos proveedores de aquellos. Mina compré en una tienda electrónica local en Montreal (Addison). También puede usar un conector de alimentación del tipo de barril pero ya no se bloquea, me daba miedo aflojarse con las vibraciones.
4. 2 x cable-grifos. Estos conectores se utilizan para "chupar" la energía desde la línea de 12V. El cable en su lugar mantiene igual, sólo se empalma. "Conector de corriente de cable" en Google. Asegúrese de que usted compra un modelo que caben su calibre y que no es necesario cortar el cable en su lugar. Tengo la mía de Addison.
5. Algunos trozos de alambre, idealmente del mismo tamaño que el cableado del coche.
6. Algunos tubo termo retráctil.

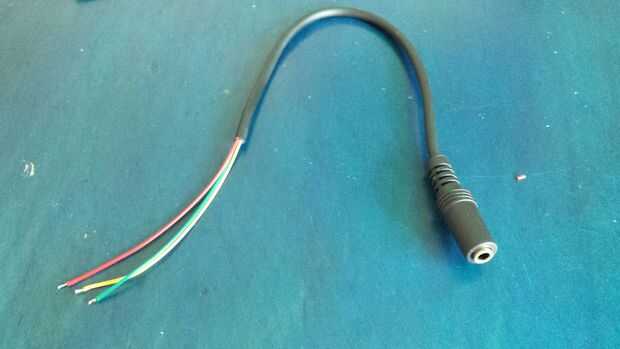

7. Un hembra de 1/8" cable de audio. He utilizado un cable corto para obtener la parte que necesitaba. Prefiero ir a esta ruta ya que la cabeza es fuerte y sellado.
8. resistencias 2 x 1 k. Yo 909 ohmios que tenía por ahí pero 1k es más común.
9. Cautín y soldadura.
10. Pistola de calor para el calentamiento de la tubería del encogimiento.
11. Multímetro.
12. Un macho a macho 1/8" cable de audio para la investigación de la colocación de perno.
13. Bridas para sujetar todo en su lugar.
14. Puede que necesite cinta doble cara para asegurar algunas partes. No lo hice.
