Paso 4: Soldar las resistencias y sacar otro audio en el puerto

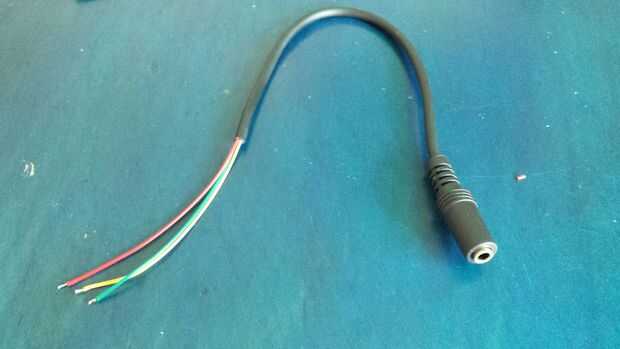

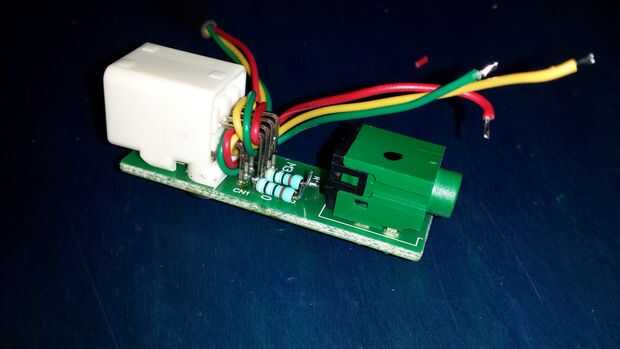

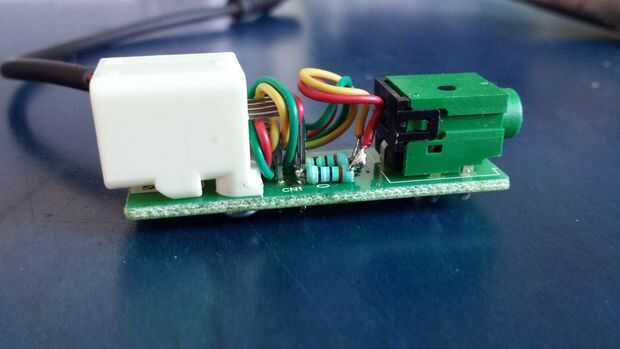

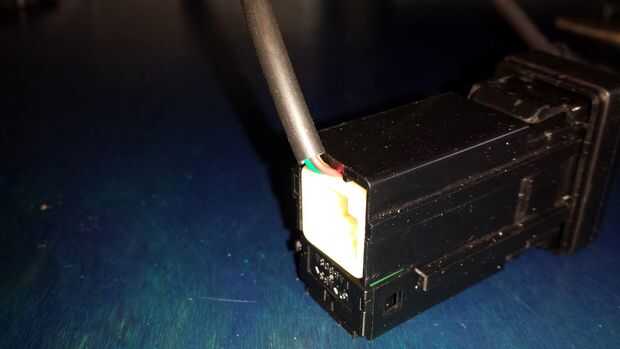

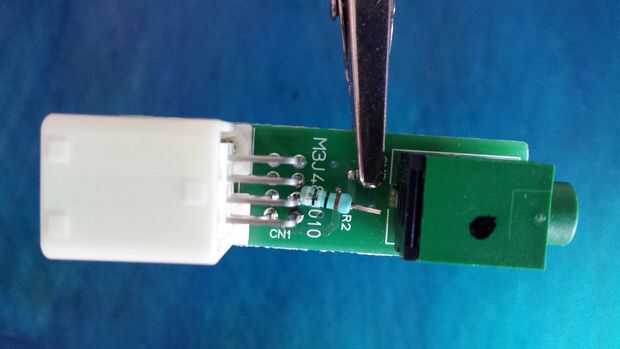

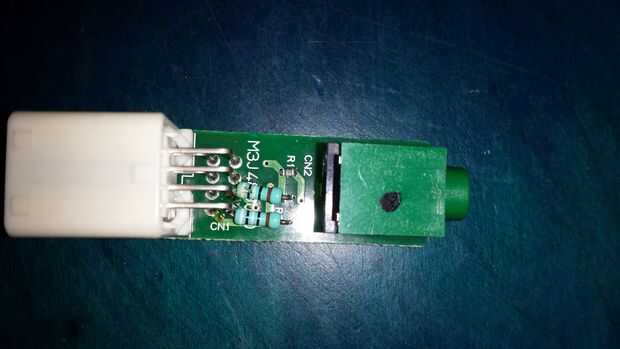

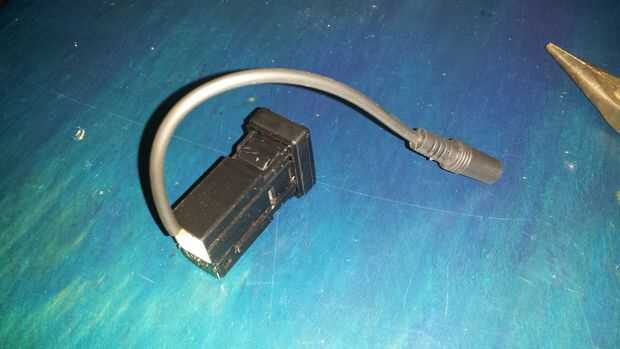

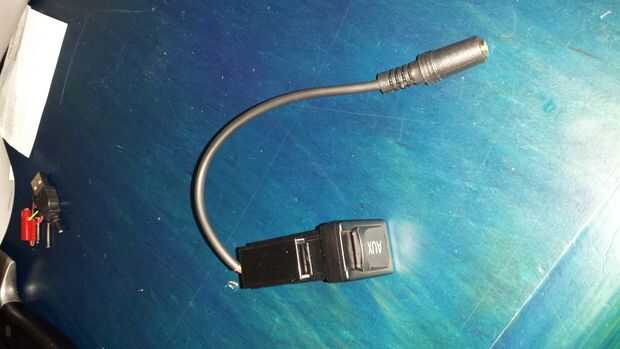

Tira el aislamiento el cable de jack de 1/8" hembra. Este conector es donde se va desde la señal de audio de Bluetooth. Permite llamarlo el "Bluetooth jack". Me la pelaron mina un poco por la forma en que quería usar los pines del conector trasero blanco para servir como un alivio de tensión mecánicas. La soldadura de un lado de la resistencia de 1 k en el conector auxiliar de audio donde está entrando la punta (la ubicación donde se encuentra la punta en el paso anterior). Soldar la resistencia en los pines del conector blanco en lugar del conector auxiliar de audio que porque tenía que llevar el cable desde la parte superior. No tengo acceso al lado de la soldadura del PWB debido a las limitaciones mecánicas. Al otro lado de la resistencia a su cable de Bluetooth jack punta de la soldadura. Repita para el anillo. Ambas mangas directamente juntos (esto es común) sin el uso de resistencias de la soldadura.

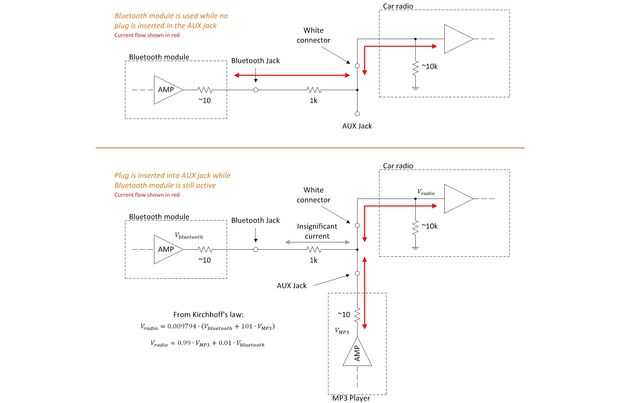

Entonces, ¿qué pasa aquí? Una señal de audio va a venir de la toma de Bluetooth. Se conectará a la punta existente y el anillo a través de resistencias de k 1. Cuando nada se enchufa en el conector AUX, la señal proveniente del módulo Bluetooth pasará sin obstáculos a la radio. Sin embargo, cuando un reproductor de MP3 está conectado en el conector AUX, más del 99% de la señal recibida en la radio va a ser atribuido al reproductor de MP3 y menos del 1% para el receptor de Bluetooth. Si el receptor de Bluetooth no se utiliza en ese momento (que es casi siempre el caso), dará salida a 0V de todos modos. Desde mi experiencia, incluso cuando ambos dispositivos están compitiendo, el receptor Bluetooth es indiscernible. Así, cuando nada se enchufa en el puerto AUX, escuchar el receptor de Bluetooth. Cuando algo está enchufado en el puerto AUX, escuchará lo que usted acaba de conectar. Esto tiene sentido!
