Actualización 19/04/2016:
MarlinKimbra está aquí!
Este es uno de los mejores firmwares basados en Marlin que he visto durante mucho tiempo, no es falta.
Pero para nuestro propósito aquí sólo está siendo actualizados y conseguir mejores resultados.
Consulte el último paso de este Ible ya guardo allí las actualizaciones futuras.
Actualización 04/11/2016: El nuevo firmware ya está disponible en mi Ible cerca de 8 bit grabado.
Esto significa que el nivel de potencia es ahora de 0 a 10000, dando una resolución más alta para la potencia sin comprometer la velocidad y otras funciones.
Grabados sobre cosas frágiles como el papel ahora están posibles sin quemar agujeros.
Todas las funciones de SD y la pantalla se han modificado para adaptarse al firmware, para que pueda mover la cabeza, hacer testburns varios niveles de potencia y ajustar incluso la mayoría de los ajustes para ser totalmente independiente de un PC / portátil.
He probado mi mejor implementar WiFi así pero no podría conseguir que funcione correctamente, así que si desea transferir archivos Gcode sin cambiar el uso de SD un WiFi habilitada tarjeta SD en lugar de otro.
Nunca probado también que debido a la falta de hardware, pero debería funcionar con Octoprint.
Actualización 27/02/2016:
Cierto grabado de foto de 8 bits ahora es posible, por favor la adición aquí.
Actualización 26/02/2016:
Era capaz de cambiar el code de Marlin para que ahora sea posible una resolución mucho mayor de la señal PWM de láser.
Por favor, cuídate que también encontró un problema en el código.
La configuración de energía actual no deviced en 256 pasos pero limitada a 100 - que refleja los valores de % de máquinas 0-100 originales!
Hacer algunas pruebas en el fin de semana y si todo bien subir el firmware modificado para todos los interesados a la prueba.
Con eso ya debería ser posible true 8 bits grabados con un láser CO2 - algo Picengrave incluso no se puede hacer en esta etapa.
También añado enlaces al software empleado para generar el código de los grabados de la verdadera escala de grises y cómo modificar la Gcode para la colocación correcta en la máquina. -Estad atentos!
Cuando se trata a partir de láseres de CO2 el principiante en un presupuesto se verá tentado a conseguir uno de los clones de K40 de china.
Como peticiones, problemas y mensajes de frustración general sobre estas máquinas inundan el internet aunque me salta en demasiado.
No me malinterpreten, lo hice a propósito como el precio de la máquina entera era casi lo mismo que a un tubo del laser 40W importado a Australia - y sin una fuente de alimentación...
Ya empecé a un tema en el foro sobre por qué no Compro ellos pero si ya hizo o todavía quieres conseguir uno, este Ible podría ser útil en su camino.
Lo que usted conseguirá en este Instructable:
Toda la información, descargas y consejos que necesita para convertir su cortador del laser del presupuesto a ejecutar en una placa Arduino - por mucho menos de 50$.
También la satisfacción que ahora puede crear todas las cosas directamente en Inkscape (u otros programas de vector).
Herramientas y tal:
1. paciencia...
Si su máquina es cualquier cosa como el mío no quiere precipitarse las cosas como no todo es perfecto en China.
2. una comprensión básica de algunos cables y algunas habilidades muy soldadura de cables.
3 conjunto de herramientas básica.
Plano y destornillador phillips, llave de 7mm (mantener el conjunto a mano, uno nunca sabe...), alicates, cortadores, soldador, tubo del encogimiento del calor o si en cinta eléctrica de duda.
4. Arduino Mega con el tablero de rampas, opcional una pantalla con codificador y compatibilidad con SD tienen una solución sola del soporte.
5. algunos viejos cables de computadora, conectores y tal - he probado a mantener los cables originales tal como son, no es ningún problema que usen conectores y soldar directamente.
Lo único que realmente sugiero usando conectores de que FO está en los pines para la placa de rampas, utilicé solo pasadores LED de un ordenador viejo.
Puede fuente los kits completos incluyendo rampas y controladores paso a paso para alrededor $ 30-40 a través de Ebay o su distribuidor local de confianza.
6. dos resistencias de 10kOhm.
Primero las especificaciones:
40W del laser del CO2 - potencia demandada, por lo que podemos asumir está alrededor de 30W cuando usted mediría.
A diferencia de la mayoría de ellos yo tengo la mía con un control digital de potencia y no el medidor analógico con potenciómetro.
Resto es como cualquier otro clon chino ahi excepto la electrónica...
Aquí ya puede hacer hacia fuera si usted podría conseguir algo de diversión fuera de él o no.
Mina vino con totalmente desfasada "Corel láser sorteo", desde el 2013 y con una mochila de oro.
Otros tienen software más reciente y otros colores de dongle, que indica un tablero de control nuevos.
Las versiones de 2016 también corte de vector de apoyo y velocidad/potencia configuración por definición de color de línea (pero cuestan más y son muy dificiles de encontrar).
Así que si no tienes el último modelo, lo más probable es que tendrá con Moshi Draw, Corel Draw de láser (2013-2014) o en casos muy raros con el software real como usted encontraría en las máquinas de gama alta - otra vez por un precio mucho más alto.
¿Es este Ible interesante para mí y ayudar a mi máquina?
Si solo se puede hacer grabados y cortes con imágenes raster como BMP, JPG, TIF, PNG pero no en cualquier vector formato entonces puede ayudarle.
Si su máquina y el software ya vienen con soporte completo de vector y un controlador de impresión para utilizar con cualquier software de ahi que usted puede encontrar otros materiales de lectura.
Aunque algunos de los mods pueden ser de interés a usted de todos modos... ;)
Voy a empezar con algunos conceptos básicos de la materia lisiada y cómo mejorar tu trabajo un poco pero el verdadero negocio empieza en el paso 4 con la sustitución de la tarjeta controladora.
¿Puedo usarlo para otra cosa?
Por supuesto usted puede!
Ya que es un enfoque "genérico" este mod puede utilizarse en su grabador del laser de diodo homemeade.
Usted tendrá que modificar el firmware de Marlin para satisfacer sus necesidades, aunque en términos de topes, buil dimensiones y tal (¡ fácil!).
Información en las imágenes anteriores:

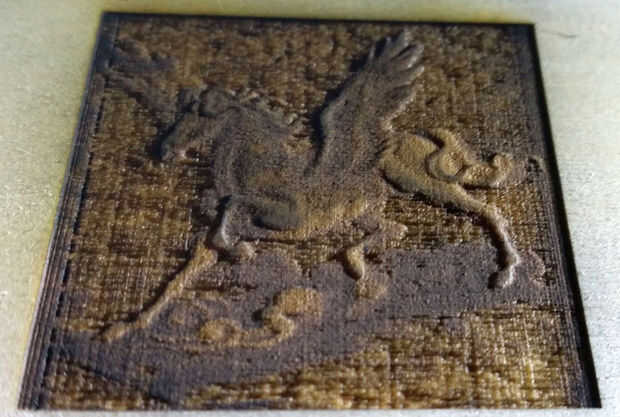

El pegasus fue grabado en barato, madera contrachapada de 3mm - no una buena opción jeje

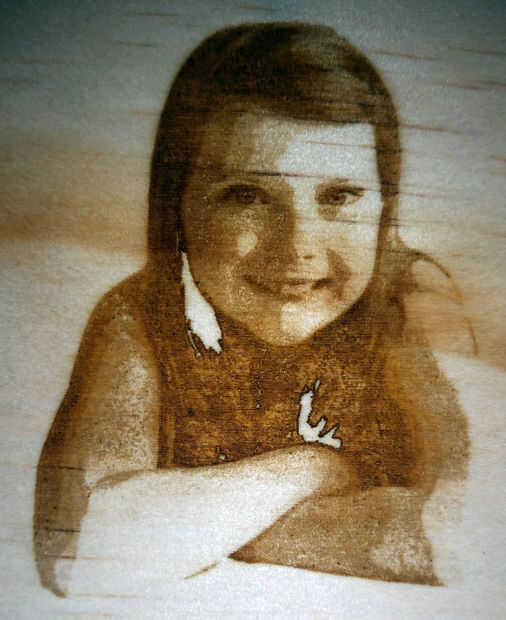

Mi sobrina fue grabada en la madera contrachapada también pero con la versión original de llave en mano y antes de los 8 bits completo soporte fue agregado.

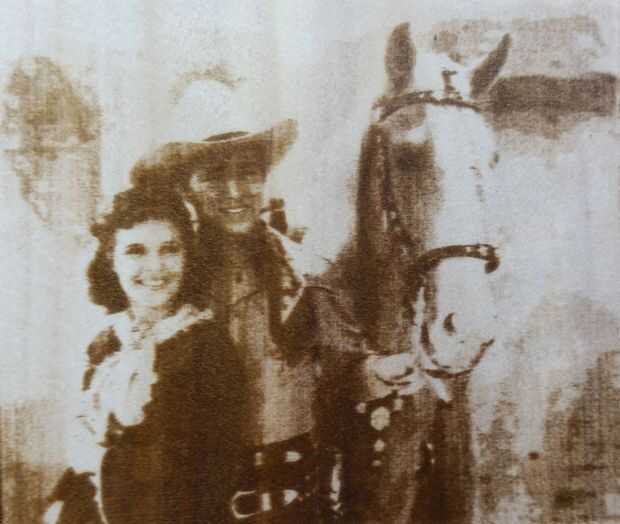

Y la vieja imagen con Billy el cabrito fue grabada en la madera de Arakaria con los últimos mods de firmware.
