Adivino de personalidad múltiples (6 / 12 paso)

Paso 6:

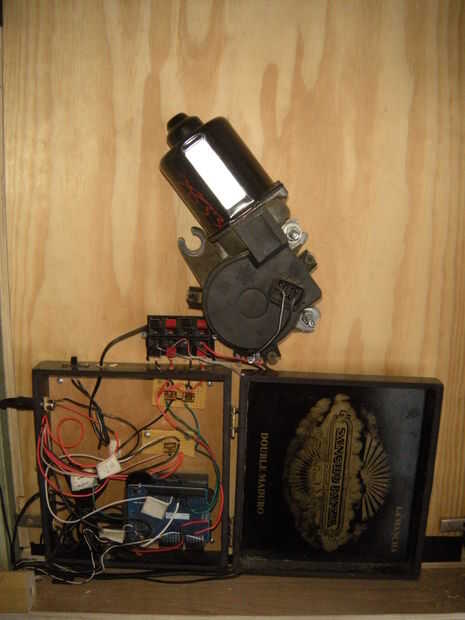

Esto es lo que he montado la tapa trasera. Originalmente, utilicé una caja de puros que contiene la electrónica, pero no es importante para el diseño. Esta caja estaba disponible y era sobre el tamaño correcto, así que usé.
Las tiras de luz LED son 12v, por lo que son controlados utilizando MOSFET IRF510 mediante una señal enviada desde el Arduino. Estas luces parpadeo/estroboscópico, que crea la ilusión de que el disco giratorio se mueve más lento de lo que realmente es. El motor es 12V y solo se enciende por medio de mosfet. Utilicé una fuente de alimentación separada para evitar cualquier interferencia a la Arduino.
La zona donde la cubierta posterior se encuentra con la caja con hojas de oficio espuma cortadas en tiras de la guarnición frenaría cualquier ruido causado por la vibración del motor. Usando una capa de espuma entre el motor y la cubierta posterior ayudará también.

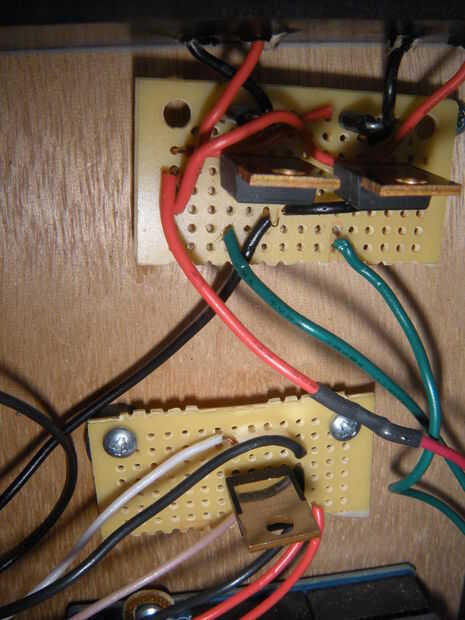

Los MOSFET pueden ser soldados a la misma Junta, pero sólo usé uno que había creado antes de este proyecto. Puesto que el motor y los LEDs son solamente brevemente, no es necesario un disipador de calor. Aunque si modifica el bosquejo a donde están siempre en, un disipador de calor sería una buena idea, especialmente para el mosfet motor.
